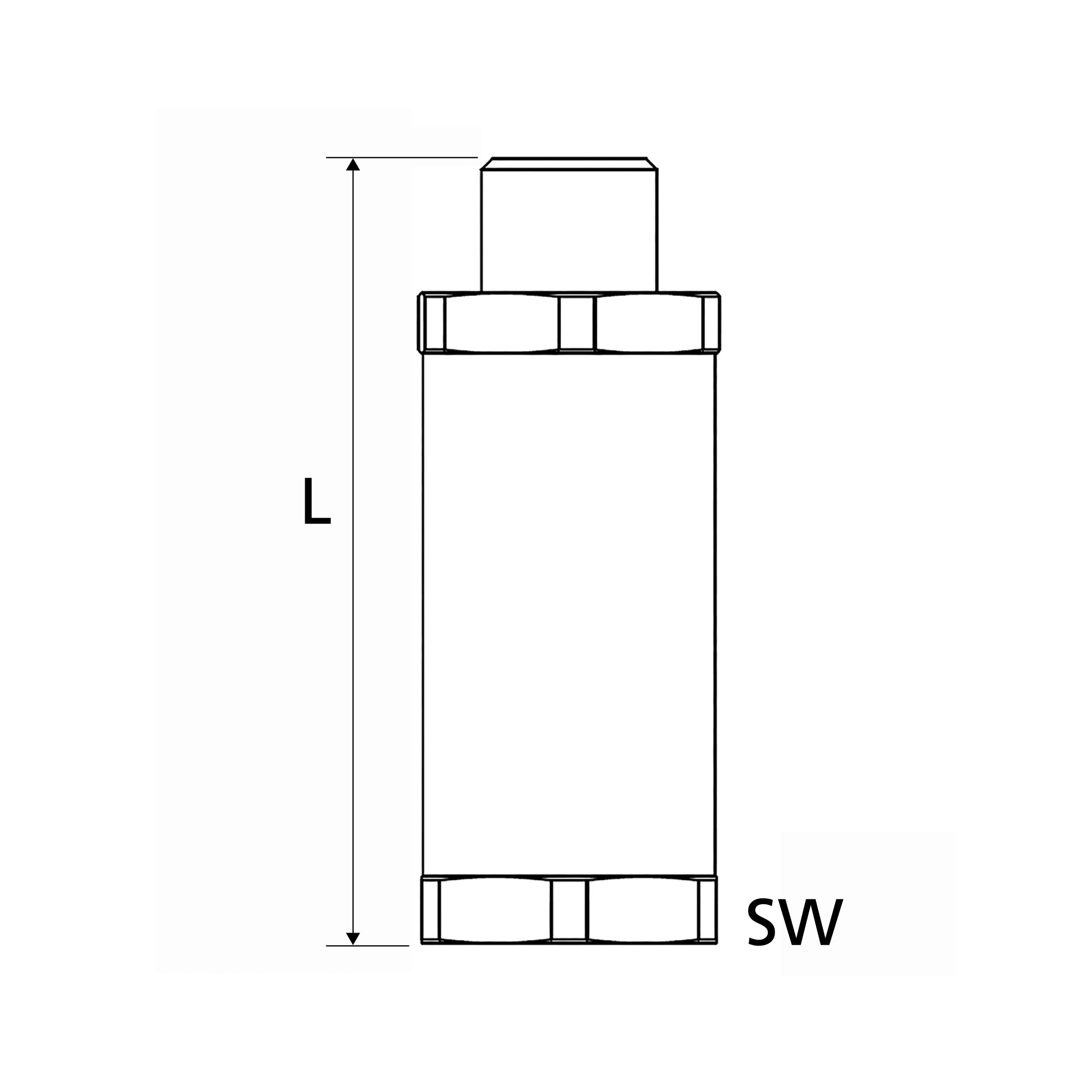

Schlauchbruchsicherung »Hose Guard«, Alu/Polyacetat, G 3/8 AG/IG - Riegler 139073

Schlauchbruchsicherung »Hose Guard«, Aluminium, Kolben Polyacetat, Betriebstemp. -20 °C bis 80 °C, G 3/8 AG/IG, PE max. 18 bar Effektive Schlauch- und Rohrbruchsicherung für Druckluftsysteme. Ausgelegt auf normale Luftmengen wie sie von Druckluftwerkzeugen benötigt werden. Tritt ein Schaden durch Schlauch- oder Rohrbruch ein, unterbricht Hose Guard den Durchfluss sofort bis auf eine marginale Restströmung. Unbeschädigte Teile des Druckluftnetzes verbleiben unter vollem Druck, das betroffene Segment oder der Schlauch können gefahrlos ersetzt werden. Nach der Reparatur füllt die Restströmung das Segment langsam wieder auf Arbeitsdruckniveau. Sobald dieses erreicht ist, öffnet Hose Guard die Leitung wieder für den Normalbetrieb. Einbaulage: Vor einer Kupplung (Übergangsstelle feste Verrohrung zu Verteilerdose/Kupplung), nach einer Wartungseinheit. »Hose Guard« - schützt Personal und die Arbeitsumgebung vor Schäden, die beim Platzen eines Druckluftsystems oder Druckluftschlauchs eintreten können - erfüllt die EU-Norm DIN EN ISO 4414: 2010, 2011-04 - § 5.4.5.11 - betriebsgesichert und verstellgesichert - in jedes Druckluftsystem einbaubar

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 84818099
• Ursprungsland: CH

Über Zubehör

Unter Zubehör für Schläuche sind die Teile zusammengefasst, die eine verlegte Leitung halten, anschließen und ergänzen. Abgedeckt werden Schlauch-Außendurchmesser von 4-5 mm bis 38 - 75 mm, als Medium ist Luft vorgesehen. Der Arbeitsdruck reicht je nach Bauteil von -0,95 bis 15 bar.

Worauf es bei der Auswahl ankommt

• Schlauch-Außen-Ø: Der Wert muss zum verlegten Schlauch passen. Im Programm stehen Einzelmaße wie 4-5, 6, 8, 10, 11, 12,5, 13, 15 und 20 mm sowie Spannbereiche von 13 - 35 mm und 38 - 75 mm.
• Gewinde: Einschraubteile gibt es mit G 1/8, G 1/4, G 3/8 und G 1/2 Außengewinde sowie in R-Ausführung von R 1/8 bis R 3/8. Bei den größeren Bauteilen reichen die Innengewinde von G 1/4 IG bis G 2 IG.
• Werkstoff: Polyethylen für leichte Klemmleisten, Aluminium oder Aluminium mit Kunststoff bei Verschraubungen, Stahl verzinkt und unlackiertes Aluminium bei mechanisch stärker belasteten Teilen.
• Druck: Je nach Ausführung sind 10 bar Betriebsdruck, 15 bar Arbeitsdruck oder 18 bar Eingangsdruck angegeben. Maßgeblich ist der Wert des einzelnen Bauteils, nicht der des Schlauchs.
• Betriebstemperatur: Die untere Grenze liegt je nach Artikel zwischen -50 und -10 °C, die obere zwischen 40 und 150 °C. Bei Außen- oder Kälteanwendungen zuerst diese Angabe prüfen.

Typische Einsatzbereiche

• Ordnen und Fixieren von Steuerluftleitungen an Maschinenrahmen, in Schaltschränken und an Montagevorrichtungen.
• Anschluss von PVC-Pneumatikschläuchen an Ventile und Zylinder in der Montage- und Handhabungstechnik.
• Druckluftverteilung an Handarbeitsplätzen, an denen mehrere Schläuche parallel geführt werden.
• Vakuumanwendungen, da Teile der Baureihe bis -0,95 bar Arbeitsdruck ausgelegt sind.
• Instandhaltung bestehender Schlauchinstallationen, wenn einzelne Anschluss- oder Halteteile ersetzt werden.

Als Dichtwerkstoff kommt NBR zum Einsatz, die Gehäuse der Serie Hose Guard bestehen aus Aluminium. Die 86 Artikel stammen aus Fertigungen in Deutschland, der Schweiz, Frankreich, China und Taiwan.
