Schottverschraub., M49x2 a., G 1 1/4 i., SW1 55, SW2 60, Messing - Riegler 136282

Schottverschraubung, AG, M49x2, IG G 1 1/4, SW1 55, SW2 60, Messing, Arbeitsdruck max. 25 bar, Betriebstemp. max. 150 °C

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 74122000
• Ursprungsland: TR

Über Schottverschraubungen

Schottverschraubungen führen eine Druckleitung durch eine Wand, eine Frontplatte oder eine Maschinenverkleidung und werden dort mit einer Mutter verspannt. Jeder Artikel kombiniert zwei Gewinde, Gewinde 1 von M5 IG bis G 1 1/2 IG und Gewinde 2 von G 1/8 AG bis M54x2 AG. Die Gruppe arbeitet bis 60 bar und bis 150 °C.

Worauf es bei der Auswahl ankommt

• Gewinde 1 als Innengewinde von M5 IG über G 1/4 IG bis G 1 1/2 IG legt fest, welche Leitung auf der einen Seite angeschlossen wird.
• Gewinde 2 als Außengewinde reicht von G 1/8 AG bis M54x2 AG und bestimmt zusammen mit der Wandstärke die erforderliche Durchgangsbohrung.
• Arbeitsdruck max. liegt zwischen 25 und 60 bar und ist je Artikel angegeben. Die Ausführungen aus blankem Messing stehen am unteren Ende dieser Spanne.
• Material: Messing CW614N, galvanisch vernickeltes Messing CW614N oder Edelstahl 1.4571. Die vernickelte und die Edelstahlausführung werden dort gewählt, wo die Durchführung Feuchtigkeit oder Reinigungsmitteln ausgesetzt ist.

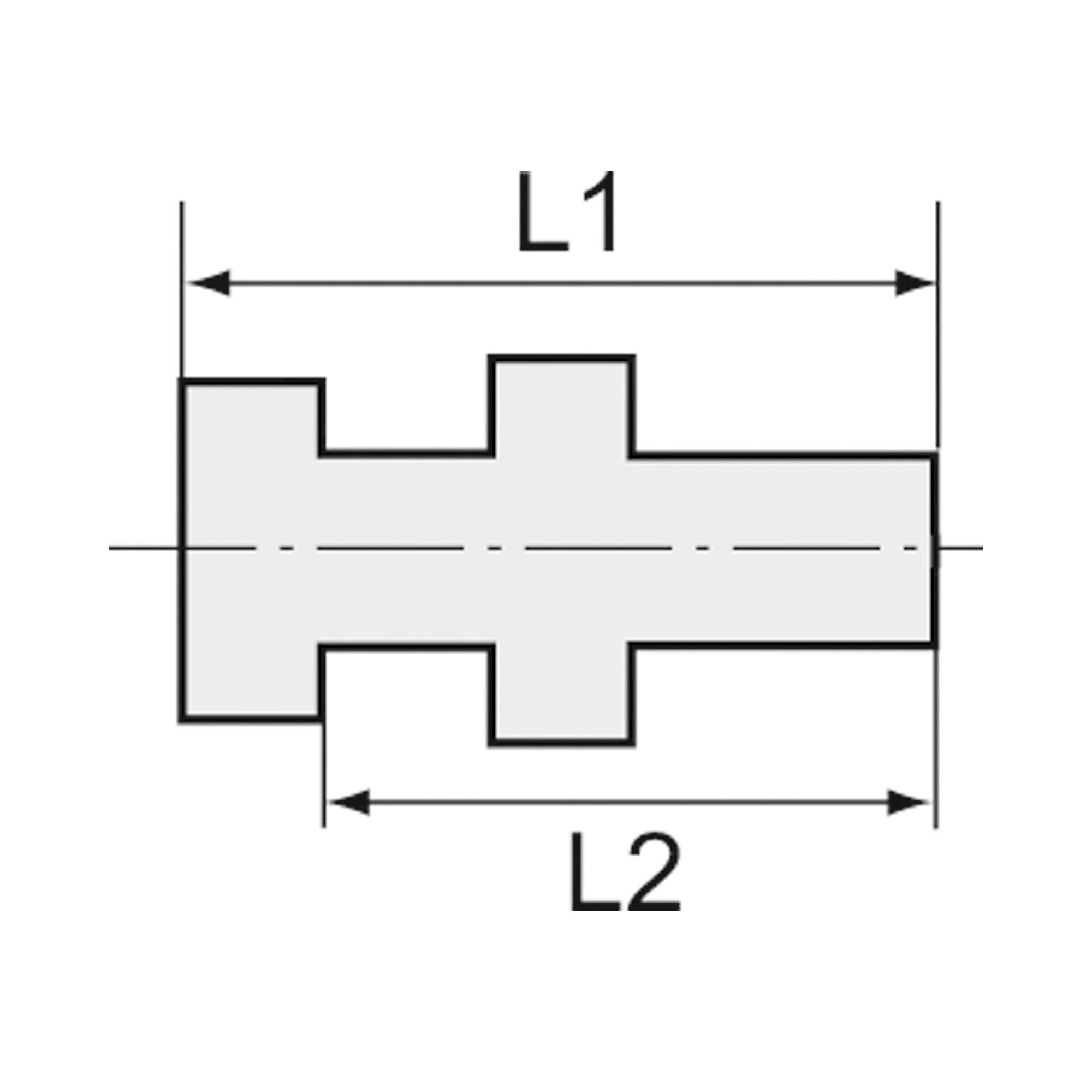

• Die Schlüsselweiten SW 1 und SW 2 sowie die Längen L1 und L2 sind je Artikel angegeben. Sie entscheiden, wie viel Platz hinter der Wand für Mutter und Werkzeug bleiben muss.

Typische Einsatzbereiche

• Durchführung einer Druckluftleitung durch eine Maschinenverkleidung
• Anschlussplatte am Schaltschrank für pneumatische Leitungen
• Wanddurchführung an Behältern und Gehäusen
• Übergang von einer Gewindegröße auf eine andere an der Trennwand
• Montage von Manometern und Anzeigen in einer Frontplatte

Gefertigt wird aus Messing CW614N, aus galvanisch vernickeltem Messing CW614N und aus Edelstahl 1.4571, die Betriebstemperatur liegt bei maximal 150 °C. Herkunftsländer der 35 Artikel sind die Türkei, Griechenland, Italien und Deutschland.
