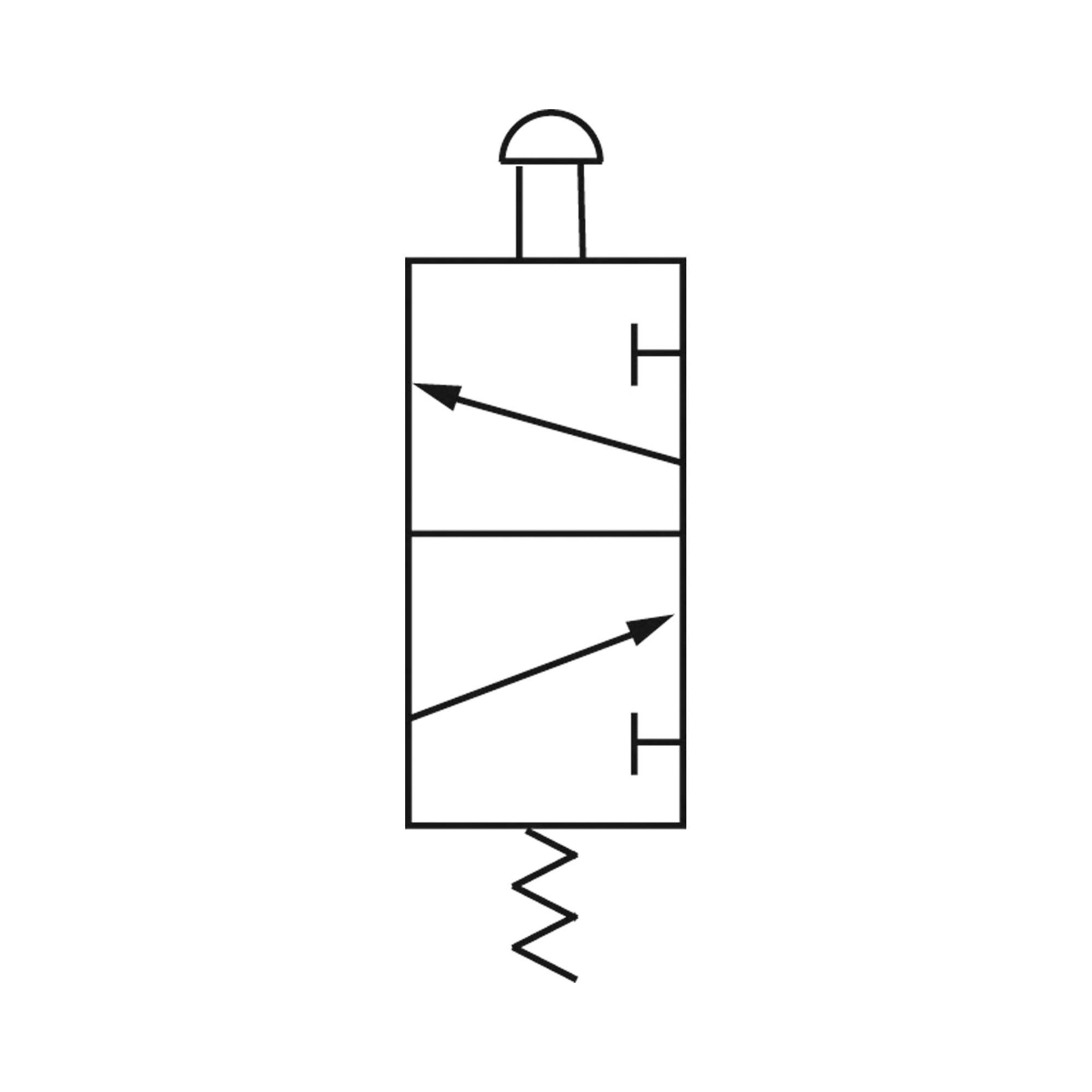

3/2-Wegeventil, manuell »M3«, Pilztaster, NC, monost., G1/4, schw - Riegler 116009

3/2-Wegeventil, manuell »M3«, Pilztaster, NC, monosta., Schalttafeleinbau, G 1/4, Betriebsdr. 0-10 bar, Temp. -20°C bis 70°C, schw 3/2-Wegeventile, handbetätigt, für Schalttafelaufbau

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 84818079
• Ursprungsland: CN

Über Manuell betätigte Ventile

Manuell betätigte Wegeventile schalten Druckluft direkt von Hand, ohne Steuersignal und ohne Elektrik am Einbauort. Sie arbeiten bis 10 bar Betriebsdruck und decken die Funktionen 3/2, 3/2 NC, 5/2 und 5/3 ab, womit sich sowohl einfachwirkende als auch doppeltwirkende Antriebe ansteuern lassen.

Worauf es bei der Auswahl ankommt

• Zuerst die Funktion festlegen. 3/2 und 3/2 NC passen zu einfachwirkenden Zylindern und Blasluft, 5/2 zu doppeltwirkenden Zylindern, 5/3 dann, wenn der Antrieb in einer Zwischenstellung stehen bleiben soll.
• Der Anschluss reicht von M5 und Steckanschluss Ø 4 mm seitlich über G 1/8, G 1/4 und G 3/8 bis G 1/2. Zusammen mit der Nennweite DN 2,5 bis 7,5 mm bestimmt er, wie viel Luft tatsächlich ankommt.
• Beim Durchfluss stehen 450 bis 1500 l/min zur Wahl. Kurze Taktzeiten an größeren Zylindern brauchen das obere Ende dieser Spanne, für Signal- und Steueraufgaben genügt das untere.
• Der minimale Betriebsdruck reicht je nach Ausführung von -0,99 bis 2,5 bar. Wer im Unterdruck schalten muss, wählt eine Ausführung am unteren Ende der Spanne.
• Die Serie bestimmt Bauform und Zubehör. Neben Reihe 70 und Reihe VME stehen Reihe PEV und die Reihe 70 Tieftemperatur zur Verfügung, letztere für kalte Umgebungen.

Typische Einsatzbereiche

• Handschaltung von Spannvorrichtungen und Vorschubzylindern an Montage- und Prüfplätzen
• Einbau in Schalttafeln und Bedienpulte, wo der Bediener den Antrieb direkt ansteuert
• Absperren und Entlüften einzelner Anlagenteile vor Wartungsarbeiten
• Ansteuerung von Blas- und Reinigungsdüsen im Handbetrieb
• Einrichtbetrieb und Funktionsprüfung von Pneumatikkreisen vor der Inbetriebnahme

Als Dichtwerkstoff kommt NBR zum Einsatz, als Medium ist gefilterte Druckluft mit oder ohne Ölung vorgesehen. Wird geölt, muss die Ölung kontinuierlich erfolgen.
