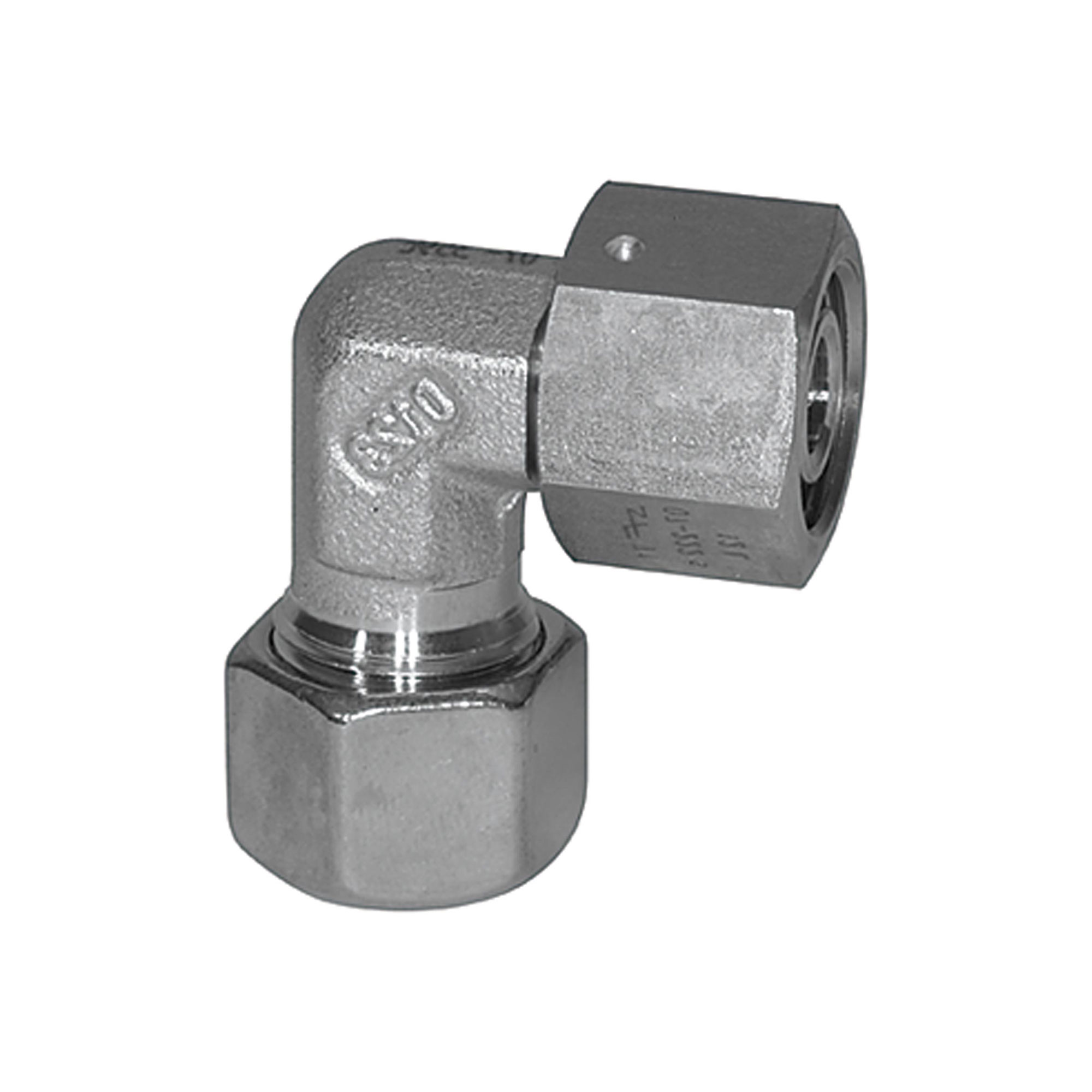

Einstellbare Winkel-Verschraubung, Dichtkegel, Rohr-AØ22 ES, FKM - Riegler 112324

Einstellbare Winkel-Verschraubung, Dichtkegel, Mutter M30x2,0 i., Rohr-Außen-Ø 22 mm, PN max. 160 bar, Edelstahl 1.4571, FKM Ausführung mit zylindrischem Gewinde und FKM-Dichtung. Geeignet für Druckluft, Flüssigkeiten, Erdgas und Hydraulik. Nicht geeignet für Stickstoff, Sauerstoff, Helium, Wasserstoff oder Schweißgase!

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 73072910
• Ursprungsland: DE

Über Winkel-Verschraubungen

Einstellbare Winkel-Verschraubungen führen eine Rohrleitung um 90 Grad um und lassen sich vor dem Festziehen um 360° in die gewünschte Richtung drehen. Abgedichtet wird über einen Dichtkegel. Die Baureihe deckt Rohr-Außendurchmesser von 6 bis 28 mm bei PN 160 bis 630 bar ab.

Worauf es bei der Auswahl ankommt

• Rohr-Außen-Ø: 6 bis 28 mm. Der Durchmesser ergibt sich aus dem verlegten Rohr, die passende Mutter-Innengewindegröße ist der Ausführung fest zugeordnet.
• PN: 160 bis 630 bar. Zur selben Rohrgröße gibt es mehrere Druckstufen, ein Rohr mit 6 mm ist sowohl mit 315 bar als auch mit 630 bar gelistet, entschieden wird nach dem Systemdruck der Anlage.
• Material: Stahl verzinkt nach DIN 2353 oder Edelstahl 1.4571 nach DIN 2353. Edelstahl kommt dort zum Einsatz, wo die Leitung Feuchtigkeit, Reinigungsmitteln oder Außenwitterung ausgesetzt ist.
• Dichtmaterial: für einen Teil der Baureihe ist FKM angegeben. Das ist die Wahl, wenn Öltemperatur oder Medium die Dichtung stärker belasten.
• Mutter-Innengewinde: die Anschlussgröße der Überwurfmutter muss zu vorhandenen Schneidringen und Muttern passen, wenn die Verschraubung in eine bestehende Leitung eingefügt wird.

Typische Einsatzbereiche

• Richtungswechsel an Hydraulikaggregaten, wenn der Platz für einen Rohrbogen fehlt
• Anschluss an Ventilblöcke und Zylinder, bei denen ein gerader Abgang gegen das Gehäuse laufen würde
• Rohrführung eng am Maschinengestell entlang
• Ausrichten des Abgangs nach der Montage, wenn die Einbaulage erst auf der Baustelle feststeht
• Edelstahlleitungen in Anlagen mit erhöhter Korrosionsbelastung

Alle 39 Artikel sind nach DIN 2353 ausgeführt, wahlweise in verzinktem Stahl oder in Edelstahl 1.4571. Gefertigt wird in Italien und Deutschland.
