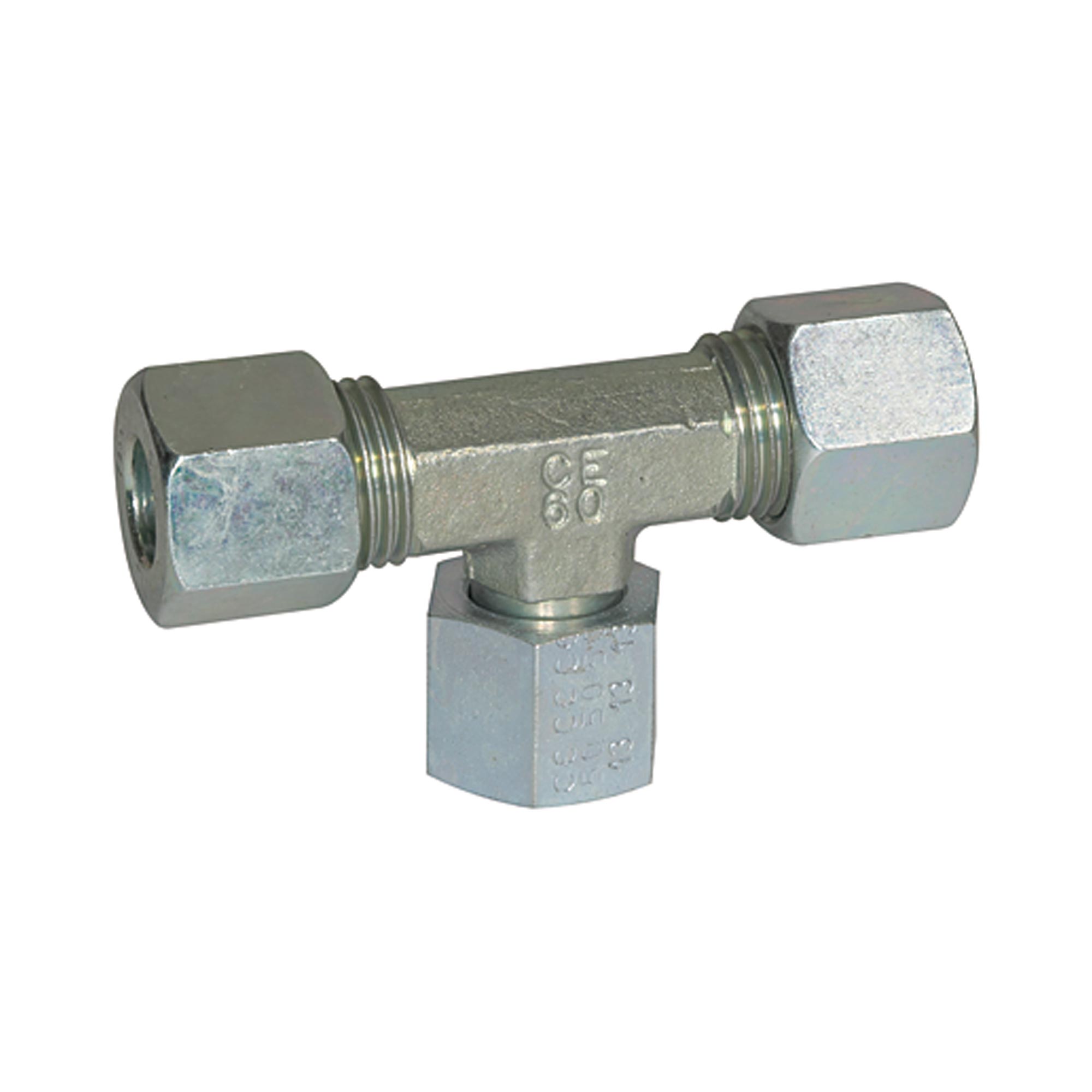

Einstellbare T-Verschraubung, Rohr-Außen-Ø 8, Stahl verzinkt - Riegler 112090

Einstellbare T-Verschraubung, Dichtkegel, 360° drehbar, Mutter M14x1,5 i., Rohr-Außen-Ø 8 mm, PN max. 315 bar, Stahl verzinkt

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 73079910
• Ursprungsland: IT

Über T-Verschraubungen

Einstellbare T-Verschraubungen zweigen aus einer durchgehenden Leitung einen dritten Anschluss ab, der sich vor dem Festziehen um 360° ausrichten lässt. Abgedichtet wird über Dichtkegel, Überwurfmutter und Schneidring. Die Gruppe umfasst 39 Artikel für Rohr-Außendurchmesser von 6 bis 28 mm bei PN 160 bis 630 bar.

Worauf es bei der Auswahl ankommt

• Rohr-Außen-Ø: 6 bis 28 mm. In dieser Baureihe haben alle drei Anschlüsse dieselbe Rohrgröße, für unterschiedliche Querschnitte braucht es zusätzlich eine Reduzierung.
• PN: 160 bis 630 bar. Die kleinen Größen sind mit 315 bar oder 630 bar gelistet, die großen mit 160 bar, maßgeblich ist der höchste im Kreis auftretende Druck.
• Material: Stahl verzinkt nach DIN 2353 oder Edelstahl 1.4571 nach DIN 2353, je nach Umgebung und Medium.
• Dichtmaterial: FKM ist für einen Teil der Artikel angegeben und richtet sich nach Temperatur und Medium der Leitung.

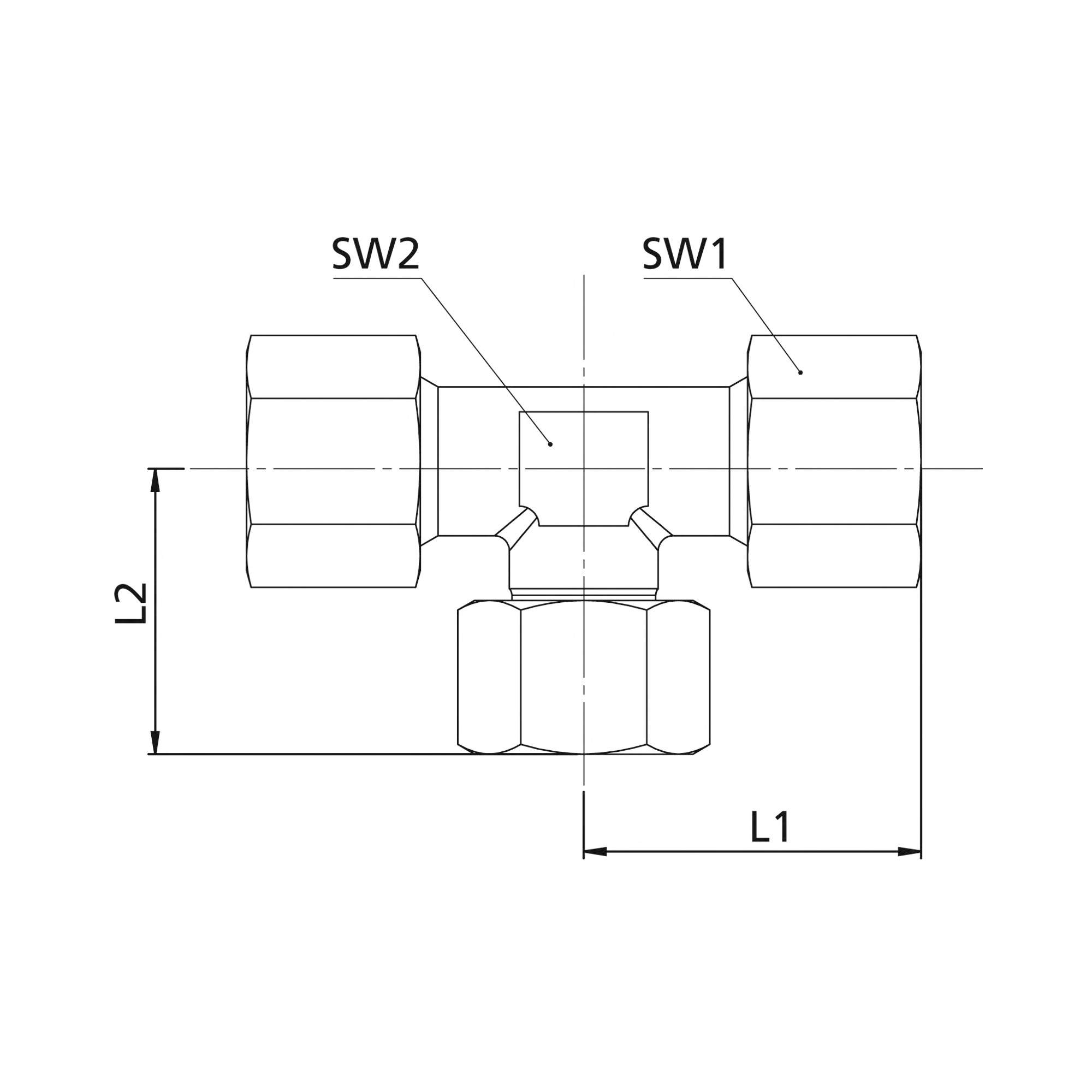

• Schlüsselweiten SW 1 und SW 2: am T-Stück treffen drei Verschraubungen dicht beieinander, deshalb lohnt der Blick auf den Werkzeugzugang vor der Montage.

Typische Einsatzbereiche

• Abzweig einer Steuer- oder Messleitung aus der Hauptdruckleitung eines Hydraulikaggregats
• Anschluss von Manometern und Druckschaltern ohne Unterbrechung der Hauptleitung
• Parallelversorgung von zwei Zylindern oder Ventilen aus einem Strang
• Erweiterung einer bestehenden Rohrleitung um einen zusätzlichen Verbraucher
• Ringleitungen und Sammelpunkte in Anlagen mit mehreren Verbrauchern

Alle 39 Artikel sind nach DIN 2353 gefertigt, wahlweise in verzinktem Stahl oder in Edelstahl 1.4571. Die Herkunft ist mit Italien und Deutschland angegeben.
