Gerade Schott-Steckverbindung »Blaue Serie« selbstabsper. M22x1,0 - Riegler 110215

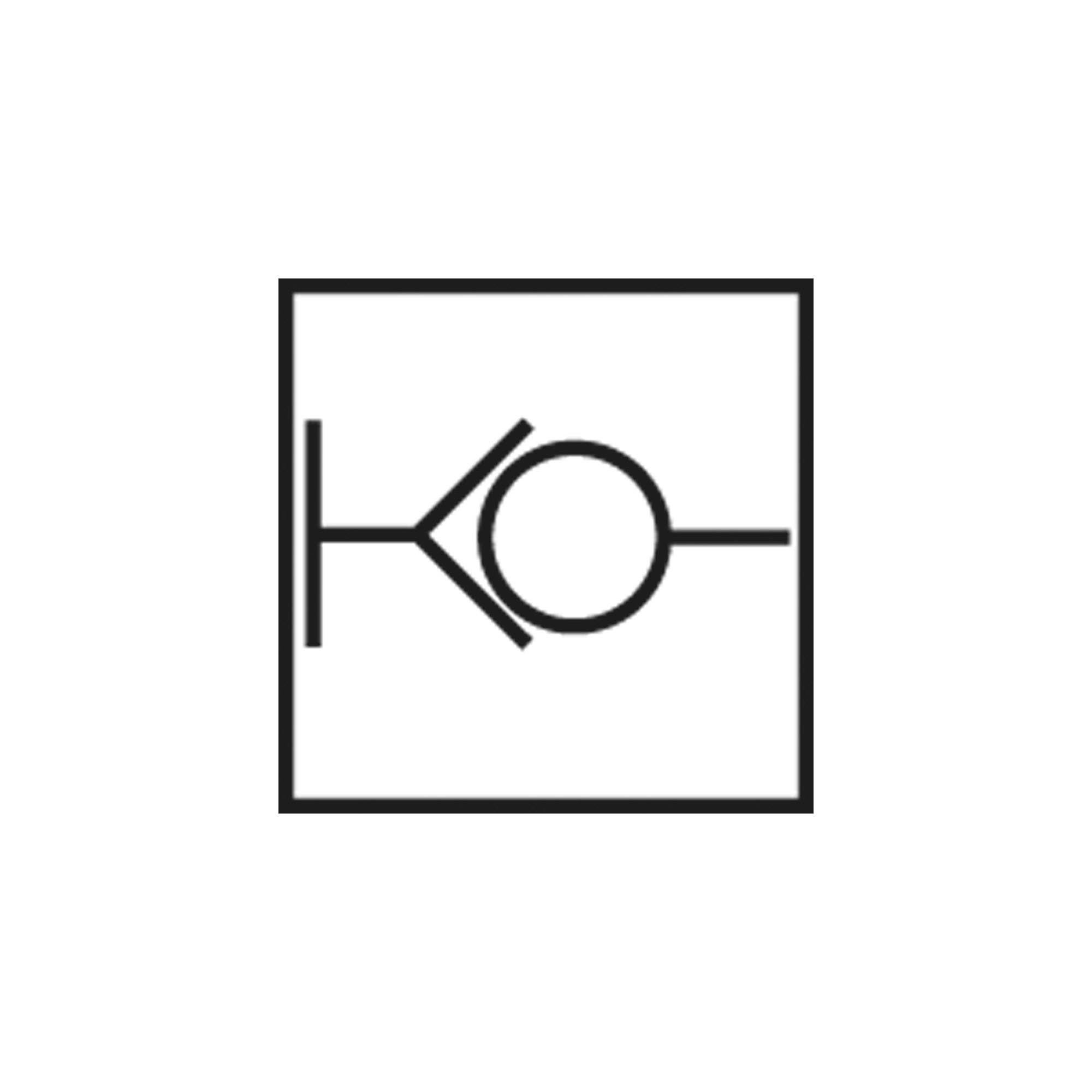

Ger. Schott-Steckverb. »Blaue Serie«, selbstabsper., M22x1,0, f. Schl.-Außen-Ø 12 mm, pmax. 10 bar, Kunststoff/MS vern. Funktionsprinzip einer Kupplung: Die Druckluftversorgung wird sofort komplett abgesperrt, sobald der Schlauch vom Verbinder gelöst wird. Der Durchfluss ist nur bei fest eingestecktem Schlauch gewährleistet. Achtung: Den Schlauch nur drucklos lösen und das Schlauchende an der Steckverbindung beim Lösen festhalten, um Verletzungen durch den Peitschenhiebeffekt zu verhindern.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 39174000
• Ursprungsland: CN

Über Gerade Schott-Steckverbindungen

Gerade Schott-Steckverbindungen führen eine Leitung durch Wand, Schalttafel oder Maschinenverkleidung und geben auf beiden Seiten einen steckbaren Anschluss frei. Verarbeitet werden Schläuche mit 3 bis 16 mm Außendurchmesser, reduzierende Ausführungen verbinden zwei unterschiedliche Größen. Der Arbeitsdruck reicht bis 20 bar, im Unterdruckbereich bis -0,99 bar.

Worauf es bei der Auswahl ankommt

• Schlauch-Außendurchmesser: 3 bis 16 mm, bei reduzierenden Typen auf jeder Seite getrennt festzulegen.
• Schalttafelgewinde: M8x0,75 AG bis M24x1,0 AG, ausschlaggebend ist die vorhandene Bohrung im Blech.
• Serie: click-clock, Blaue Serie, Blaue Serie mini, metallica, NonPlusUltra und inox line unterscheiden sich in Bauform und Werkstoff, von Kunststoff über Messing vernickelt bis Edelstahl 1.4404.
• Dichtmaterial: NBR für Druckluft, FKM beziehungsweise FPM bei Öl und höherer Temperatur, die FDA-konforme FKM-Variante in lebensmittelnahen Bereichen.
• Medium und Temperatur: Neben Druckluft sind neutrale Gase, Flüssigkeiten, Öl und Fett möglich, die Betriebstemperatur reicht je nach Serie von -20 °C bis 150 °C.

Typische Einsatzbereiche

• Durchführung von Druckluftleitungen durch Schaltschrank- und Gehäusewände
• Anschlussfelder an Maschinenverkleidungen
• Prüfstände mit definierten Anschlusspunkten an der Frontplatte
• Vakuumtechnik und Handhabung mit Saugern
• Wartungseinheiten, deren Leitungen sauber aus dem Gehäuse geführt werden

Die Werkstoffe reichen von Messing vernickelt über Kunststoff bis Edelstahl 1.4404, für lebensmittelnahe Anwendungen steht eine FDA-konforme FKM-Dichtung zur Verfügung. Die Gruppe umfasst 60 Artikel aus sechs Serien.
