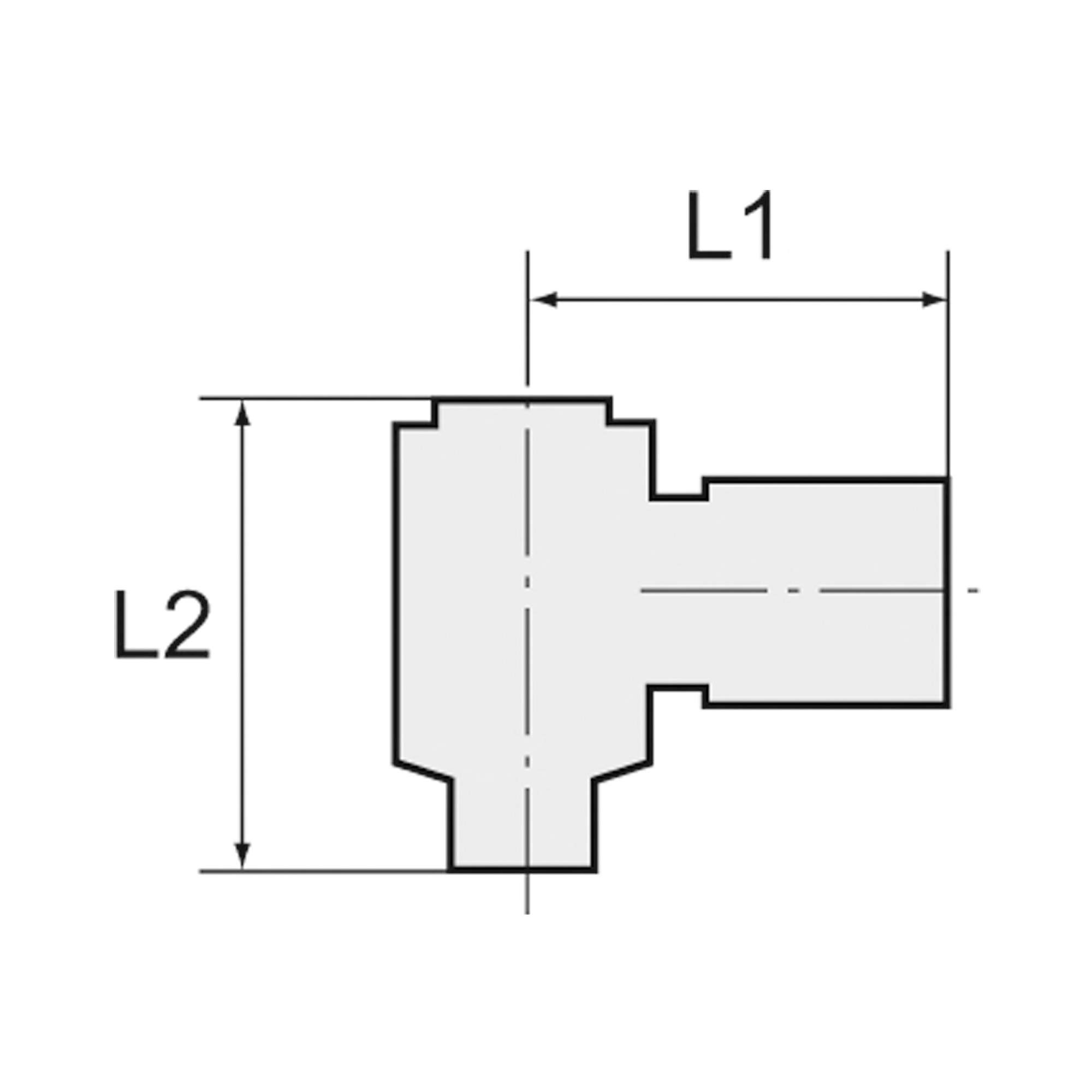

Y-Winkelsteckverschraubung »Blaue Serie«, drehbar, R 1/8 a. Ø 6mm - Riegler 109630

Y-Winkelsteckverschr. »Blaue Serie«, drehbar, R 1/8 a., für Schlauch-Außen-Ø 6 mm, pmax kurzzeitig 15 bar, Kunststoff/MS vern. Unsere Schnellsteckverbinder-Serie aus Kunststoff bzw. vernickeltem Messing. Die Teile sind einsetzbar in Verbindung mit Kunststoffschläuchen und Kunststoffrohren.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 39174000
• Ursprungsland: CN

Über Y-Winkelverschraubungen

Eine Y-Winkelsteckverschraubung führt eine Druckluftleitung an einem Anschluss in zwei Abgänge und spart den Platz, den ein separates T-Stück mit zwei Winkeln benötigen würde. Die Gruppe deckt Schlauch-Außendurchmesser von 4 bis 12 mm ab und arbeitet zwischen -0,95 und 10 bar. Alle Ausführungen gehören zur Blauen Serie.

Worauf es bei der Auswahl ankommt

• Für Schlauch-Außen-Ø 4 bis 12 mm: der Steckanschluss folgt dem verwendeten Kunststoffschlauch oder Kunststoffrohr. Die Größe bestimmt zugleich den Durchfluss zu beiden Abgängen.
• Gewinde: zur Verfügung stehen M5 als Innen- und Außengewinde sowie G und R von 1/8 bis 1/2 als Außengewinde. Die Gewindeart richtet sich nach dem Anschluss am Ventil, Zylinder oder Verteiler.
• Gewinde 1 und Gewinde 2 bei den drehbaren Ausführungen: die Innengewinde reichen von G 1/8 IG bis G 1/2 IG, die Außengewinde von G 1/8 AG bis G 1/2 AG und von R 1/8 AG bis R 1/2 AG. So lässt sich ein vorhandener Anschluss weiterführen, statt ihn zu belegen.
• Arbeitsdruck -0,95 bis 10 bar: die Verbinder halten neben Druckluft auch Unterdruck bis -0,95 bar, was den Einsatz in Vakuumleitungen zulässt.
• Material Kunststoff bzw. vernickeltes Messing mit Dichtung aus NBR: Messing an Stellen mit mechanischer Belastung, Kunststoff wo Gewicht und Preis im Vordergrund stehen.

Typische Einsatzbereiche

• Ansteuerung von Pneumatikzylindern mit zwei Leitungen ab einem Anschlusspunkt
• Verteilung der Druckluft an Ventilinseln und Wartungseinheiten
• Nachträglicher Abzweig in einer bestehenden Schlauchleitung ohne Umbau des Verteilers
• Versorgung von zwei Druckluftwerkzeugen oder Blasdüsen an einem Arbeitsplatz
• Vakuumleitungen an Handlingsystemen im Unterdruckbereich bis -0,95 bar

Die 24 Artikel der Gruppe bestehen aus Kunststoff bzw. vernickeltem Messing, gedichtet mit NBR, und sind für das Medium Druckluft angegeben. Gefertigt wird in China.
