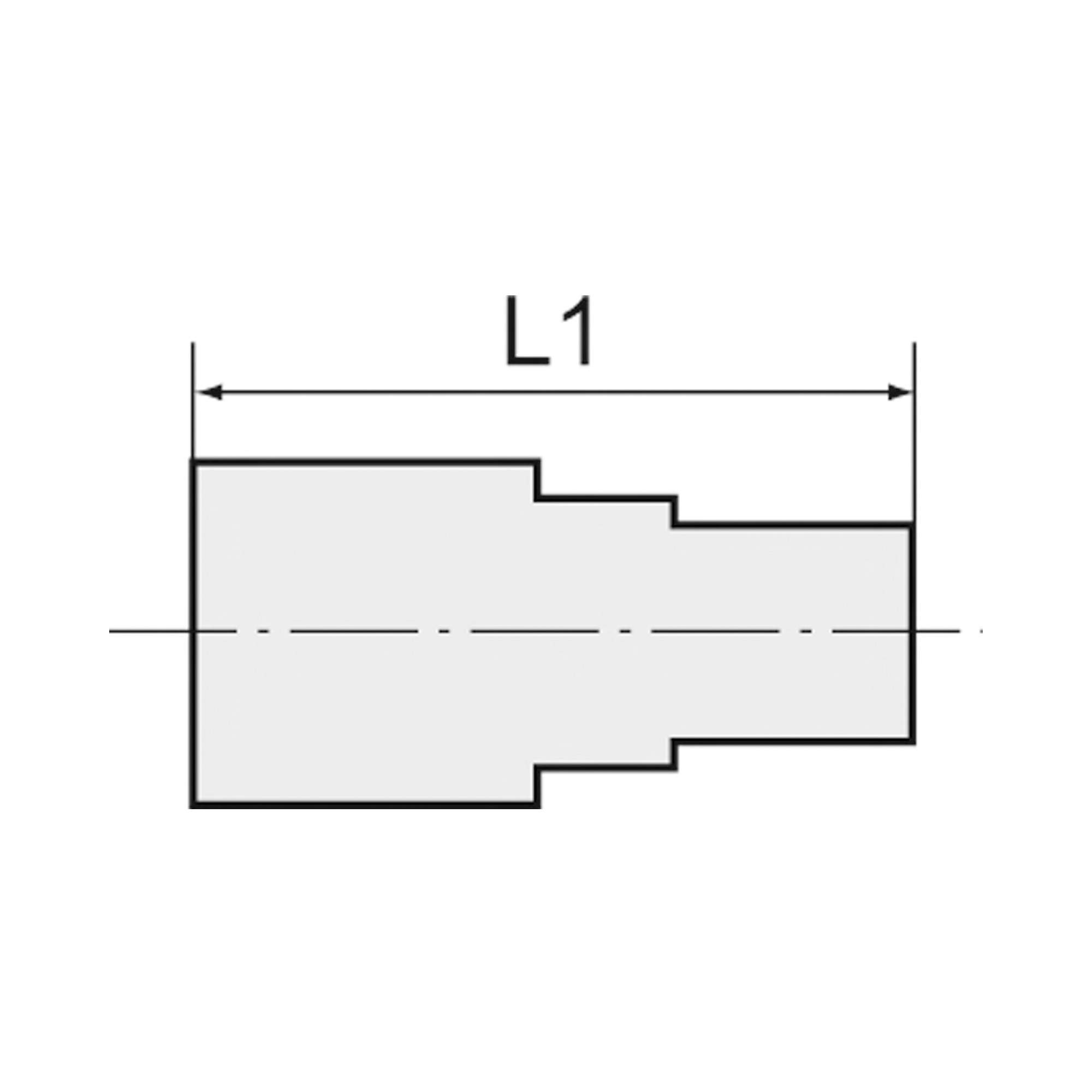

Ger. Schott-Steckverschraubung »Blaue Serie«, M22x1,0, G 1/4 i. - Riegler 109219

Ger. Schott-Steckverschr. »Blaue Serie«, M22x1,0, G 1/4 i., für Schl.-Außen-Ø 12 mm, pmax kurzzeitig 15 bar, Kunststoff/MS vern. Unsere Schnellsteckverbinder-Serie aus Kunststoff bzw. vernickeltem Messing. Die Teile sind einsetzbar in Verbindung mit Kunststoffschläuchen und Kunststoffrohren.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 74122000
• Ursprungsland: CN

Über Gerade Schott-Steckverschraubungen

Gerade Schott-Steckverschraubungen führen eine Druckluftleitung durch eine Schalttafel oder Gehäusewand. Vorne wird der Kunststoffschlauch gesteckt und über den Lösering wieder freigegeben, hinten sitzt ein Innengewinde für das nächste Bauteil. Die Baureihe verbindet Schlauch-Außendurchmesser von 4 bis 12 mm bei einem Arbeitsdruck bis 10 bar.

Worauf es bei der Auswahl ankommt

• für Schlauch-Außen-Ø: 4 bis 12 mm. Maßgeblich ist das Außenmaß von Kunststoffschlauch oder Kunststoffrohr, nicht die lichte Weite.
• Gewinde: G 1/8, G 1/4, G 3/8 und G 1/2 IG auf der Rückseite. Danach richtet sich das Bauteil, das hinter der Wand angeschlossen wird.
• Schalttafelgewinde: von M12x1,0 bis M22x1,0, passend zur Bohrung in Tafel oder Gehäusewand. Es wächst mit dem Schlauchmaß mit.
• Arbeitsdruck: -0,95 bis 10 bar im Dauerbetrieb, kurzzeitig sind 15 bar angegeben. Für die Auslegung gilt der niedrigere Wert.
• Material: Kunststoff bzw. vernickeltes Messing mit Dichtung aus NBR, freigegeben für Druckluft.

Typische Einsatzbereiche

• Durchführung von Druckluftleitungen durch Schaltschrankwände
• Anschluss von Pneumatikventilen hinter einer Maschinenverkleidung
• Bedientafeln, an denen die Leitung von außen gesteckt wird
• Vorrichtungs- und Montagebau mit Kunststoffschläuchen und Kunststoffrohren
• Trennstellen zwischen Anlagenmodulen, die zur Wartung geöffnet werden

Die Teile der Blauen Serie bestehen aus Kunststoff bzw. vernickeltem Messing und dichten mit NBR ab, Einsatzmedium ist Druckluft. Gefertigt wird in China.
