Gelenkige Saugplattenaufhängung »flexolink«, G 1/4 IG, G 1/4 AG - Riegler 108546

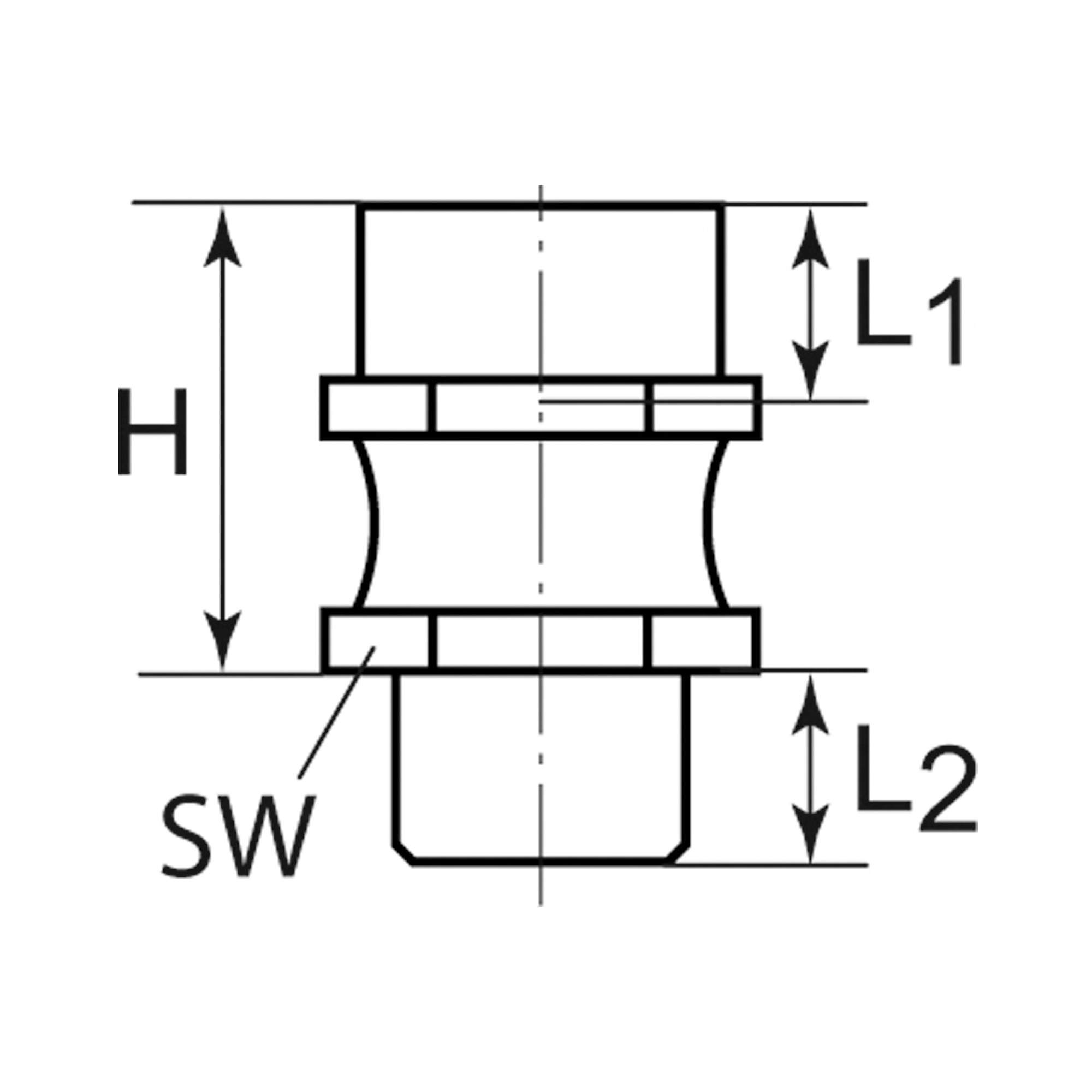

Gelenkige Saugplattenaufhängung »flexolink«, G 1/4 IG, G 1/4 AG, Stahl/Gummi, Winkel 12°, Biegemoment 10 N Flexible Sauggreiferbefestigung Ermöglicht durch die allseitig schwenkbare Ausführung eine bessere Anpassung des Sauggreifers an das Werkstück. Vorteile: sehr gute Anpassung an schiefe Werkstück-Oberflächenautomatische Rückstellung in die Ausgangslagevakuumdichte Ausführung mit integrierter Sicherung gegen Beschädigung Anwendungsbereich: zur Handhabung von schrägen Werkstücken mittels großflächiger SauggreiferHandhabung von großen Platten die nach dem Anheben durchhängen könnenin Kombination mit Federstößeln zur Kompensation von Höhendifferenzen und Unebenheiten

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 40169991
• Ursprungsland: DE

Über Systemergänzungen

Unter Systemergänzungen sind die Bauteile zusammengefasst, mit denen eine Vakuumanlage überwacht, angeschlossen und um einen Höhenausgleich ergänzt wird: Sensoren, Druckschalter, Federstössel und Verbindungsstücke. Die 24 Artikel arbeiten mit Gewinden von M5 bis G 1/2 und Baulängen von 15,5 bis 154 mm. Die elektrischen Geräte sind für 0 °C bis 80 °C angegeben.

Worauf es bei der Auswahl ankommt

• Gewinde 1 und Gewinde 2: verfügbar sind M5 AG, M10x1,25 AG sowie G 1/8, G 1/4 und G 1/2 jeweils als Innen- und Außengewinde. Beide Seiten müssen zum Sauggreifer und zum Vakuumerzeuger passen.
• Länge 15,5 bis 154 mm: bei Federstösseln bestimmt die Baulänge zusammen mit dem Federweg, wie viel Höhendifferenz am Werkstück ausgeglichen werden kann und wie viel Einbauraum nötig ist.
• Gehäuse aus Aluminium oder Polycarbonat: Aluminium für mechanisch belastete Einbauorte, Polycarbonat für leichte Geräte direkt am Greifer.
• Messbereich max. 0 bis 10 bar: Sensoren für reine Vakuumüberwachung enden bei 0 bar, Druckschalter decken auch den Überdruckbereich ab. Der Arbeitspunkt der Anlage muss innerhalb des Bereichs liegen.
• Schutzart IP 40 und Anschluss M5 AG bei den Mini-Sensoren: beides begrenzt Einbauort und Umgebungsbedingungen und sollte vor der Auswahl geprüft werden.

Typische Einsatzbereiche

• Messung des Vakuumwerts direkt am Sauggreifer statt zentral am Erzeuger
• Sicherheitsüberwachung und Optimierung von Zykluszeiten an Handlingsystemen
• Handhabung von Werkstücken mit Höhendifferenzen, etwa gewölbten Blechteilen
• Sanftes Aufsetzen auf empfindliche Werkstücke über den Federweg des Stössels
• Verbindung von Saugern und Vakuumleitungen bei beengtem Einbauraum

Die Geräte sind für trockene, ölfreie Luft und nicht aggressive Gase freigegeben, die Sensoren mit Schutzart IP 40. Alle 24 Artikel der Gruppe stammen aus deutscher Fertigung.
