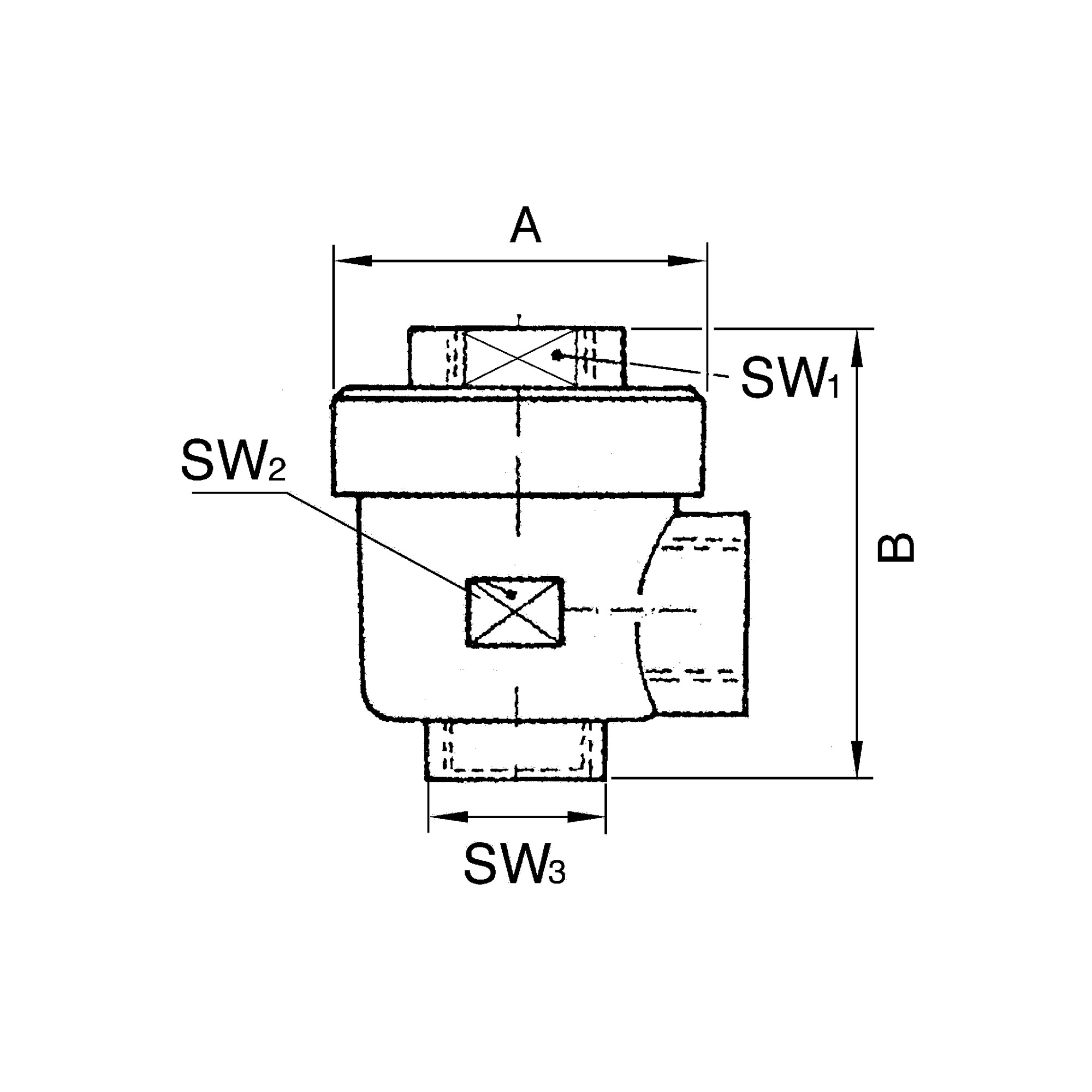

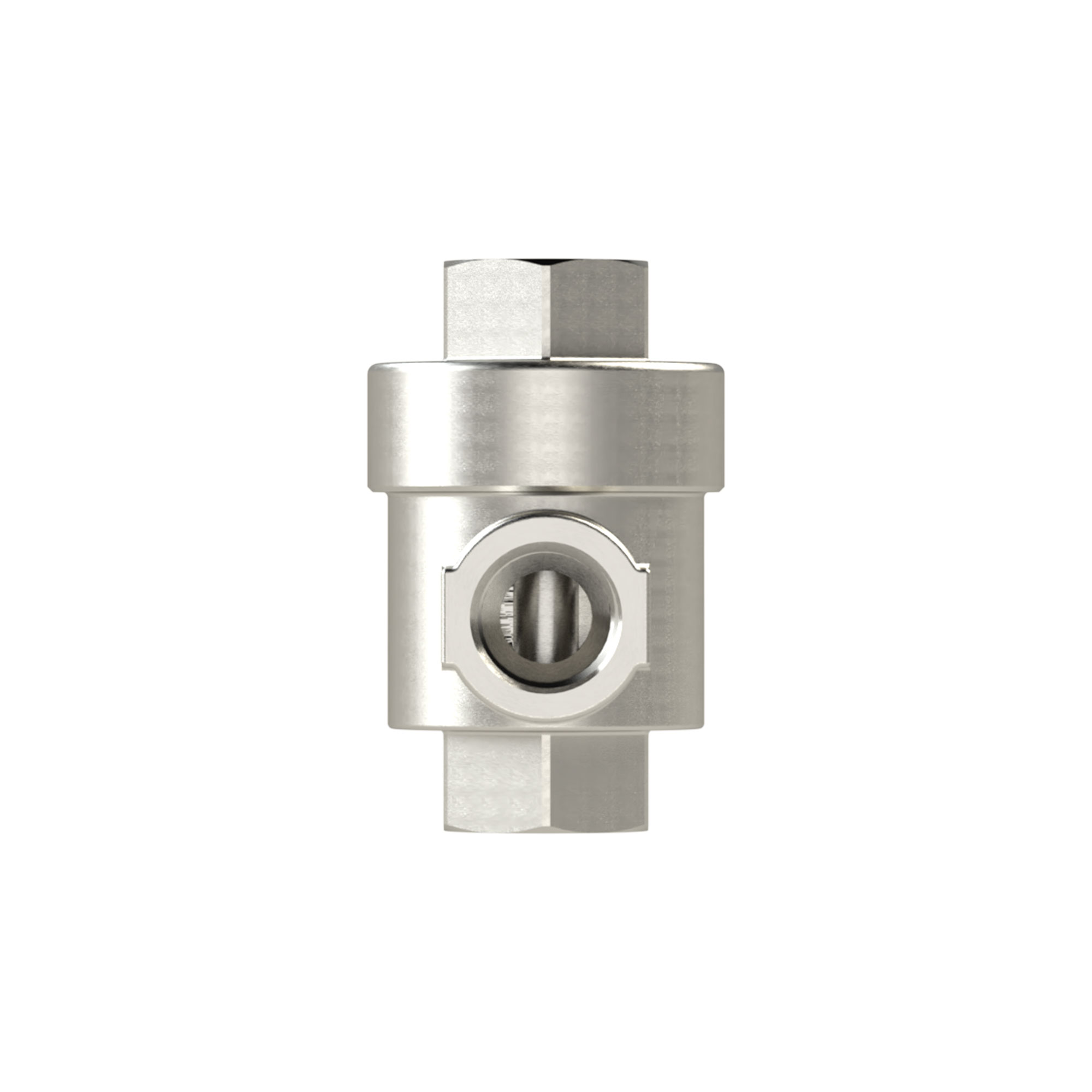

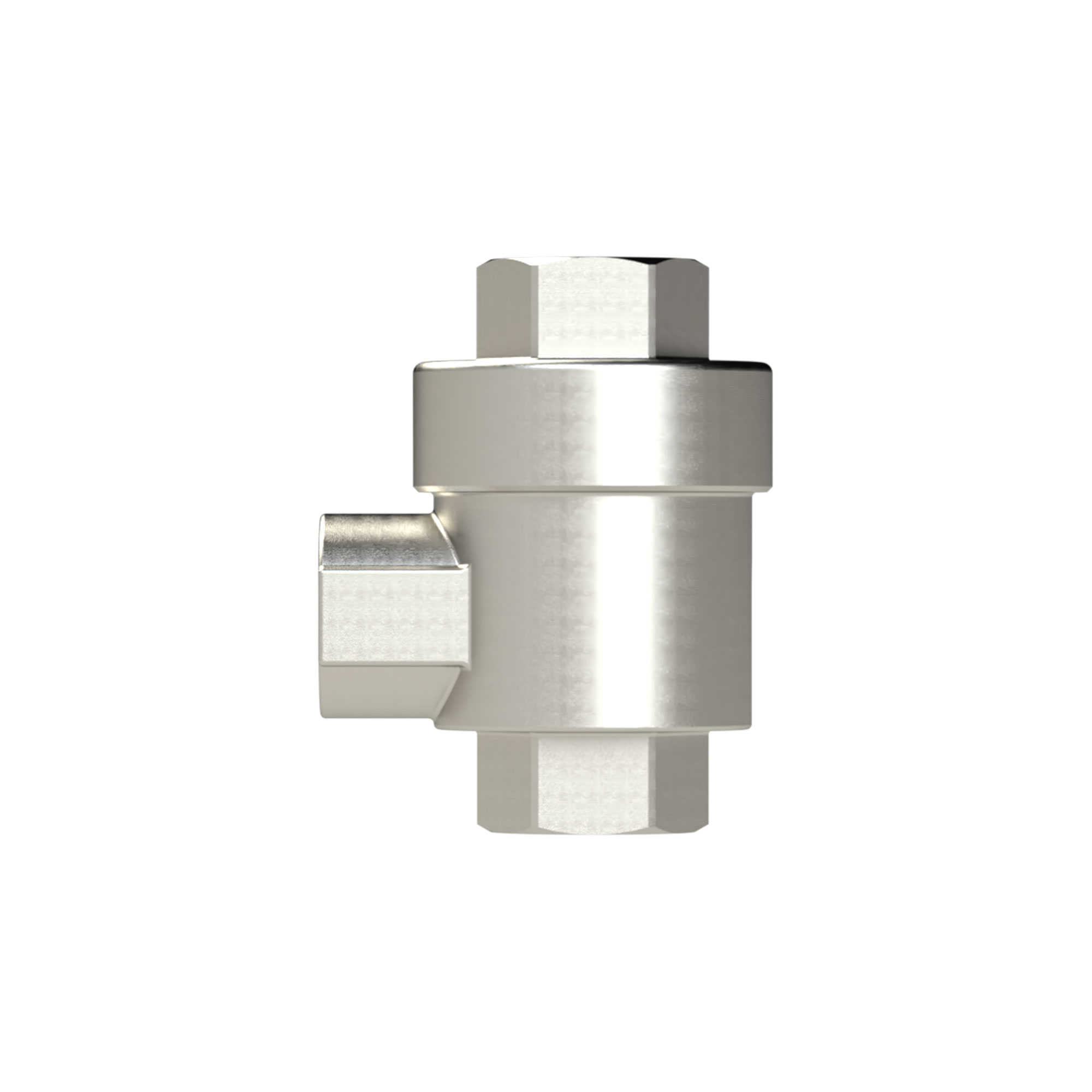

Schnellentlüftungsventil, G 1/8, SW1 14, SW2 14, SW3 14 - Riegler 107051

Schnellentlüftungsventil, G 1/8, SW1 14, SW2 14, SW3 14, Betriebsdruck max. 12 bar, Betriebstemp. -20°C bis 80 °C, Messing vern.

Technische Daten

Normen und Herkunft

• Gewindenorm: DIN EN ISO 228-1
• Zolltarifnummer: 84818099
• Ursprungsland: IT

Über Schnellentlüftungsventile

Ein Schnellentlüftungsventil sitzt direkt am Zylinderanschluss und lässt die Abluft dort ins Freie, statt sie über die Zuleitung zum Wegeventil zurückzuführen. Der Kolben fährt dadurch schneller in die Ausgangslage, ohne dass größere Ventile oder Leitungsquerschnitte nötig werden. Die Baureihe arbeitet zwischen 0,5 und 12 bar Betriebsdruck.

Worauf es bei der Auswahl ankommt

• Gewinde: G 1/8, G 1/4 und G 1/2 als Innengewinde. Die Größe richtet sich nach dem Zylinderanschluss, denn jeder Adapter davor nimmt genau den Querschnitt weg, den das Ventil bringen soll.
• Betriebsdruck: angegeben sind 0,5 bar als untere und 12 bar als obere Grenze. Unterhalb des Mindestdrucks schaltet das Ventil nicht bestimmungsgemäß, oberhalb der 12 bar ist die Baureihe nicht mehr zulässig.
• Medium: gefilterte Druckluft mit oder ohne Ölung. Wird geölt, dann laut Angabe kontinuierlich, ein Wechsel zwischen geölter und ungeölter Luft ist nicht vorgesehen.
• Betriebstemperatur: -20 °C bis 80 °C. Das deckt kalte Aufstellorte und warme Maschinenumgebungen ab, begrenzt den Einbau aber in der Nähe von Öfen und Trocknern.
• Ersatzmembrane: zu jeder Gewindegröße ist die passende Membrane einzeln gelistet. Lässt die Entlüftungsleistung nach, wird sie getauscht, statt das komplette Ventil zu ersetzen.

Typische Einsatzbereiche

• Schnellerer Rückhub einfachwirkender Zylinder in Spann- und Vorschubeinrichtungen
• Kürzere Zykluszeiten an Handhabungs- und Zuführachsen
• Zylinder mit langer Zuleitung zum Wegeventil, bei denen die Abluft den Takt bestimmt
• Pressen und Spannvorrichtungen, die beim Abschalten zügig drucklos werden sollen
• Nachrüstung im Servicefall, wenn eine vorhandene Achse ohne Umbau des Wegeventils schneller werden soll

Die Gewinde sind nach DIN EN ISO 228-1 ausgeführt, das Gehäuse besteht aus vernickeltem Messing. Die 6 Artikel der Gruppe stammen aus Italien und umfassen neben den Ventilen die passenden Ersatzmembranen.
