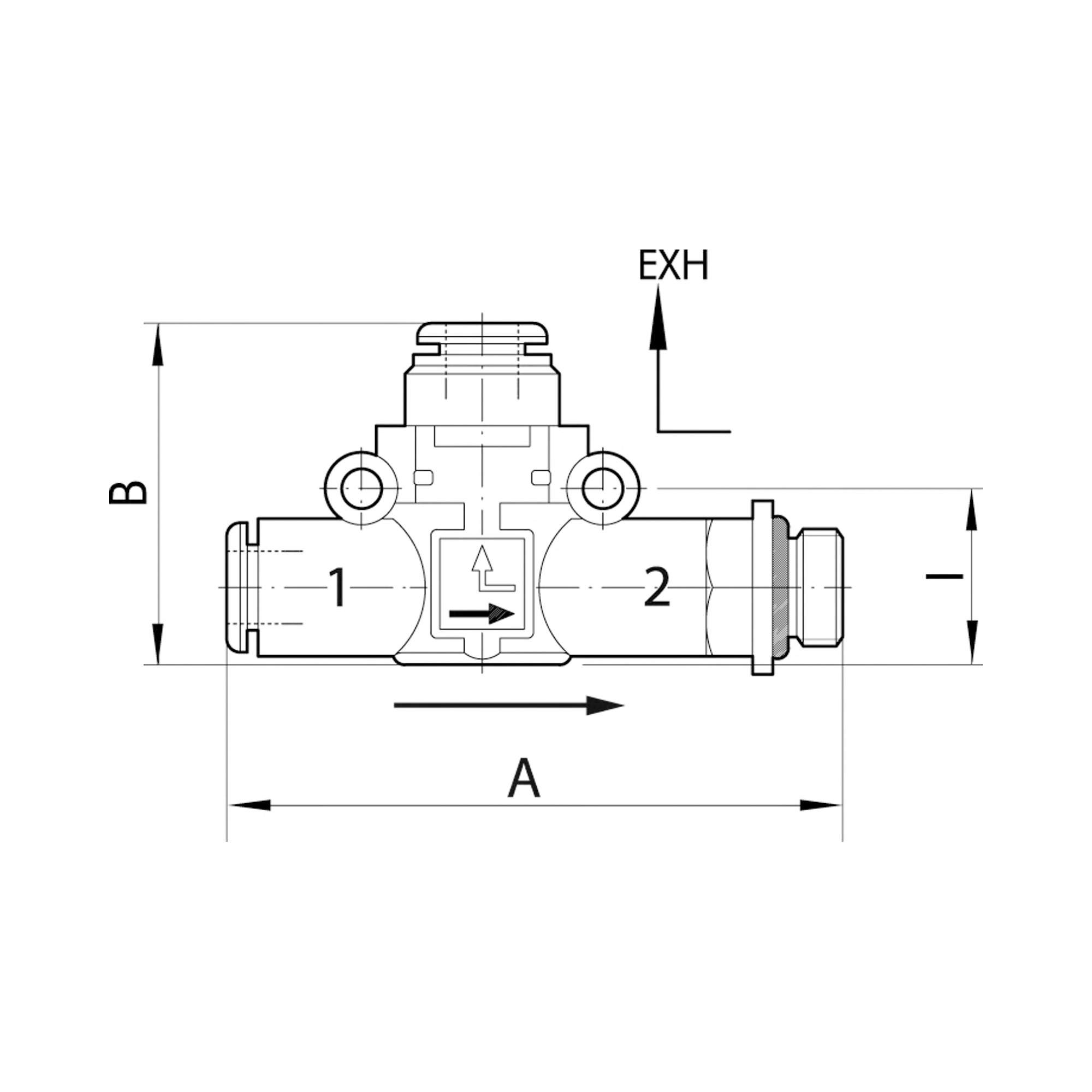

Schnellentlüftungsventil gef. Entl. G3/8 (Ausg.) - Schl.8 (Eing.) - Riegler 106775

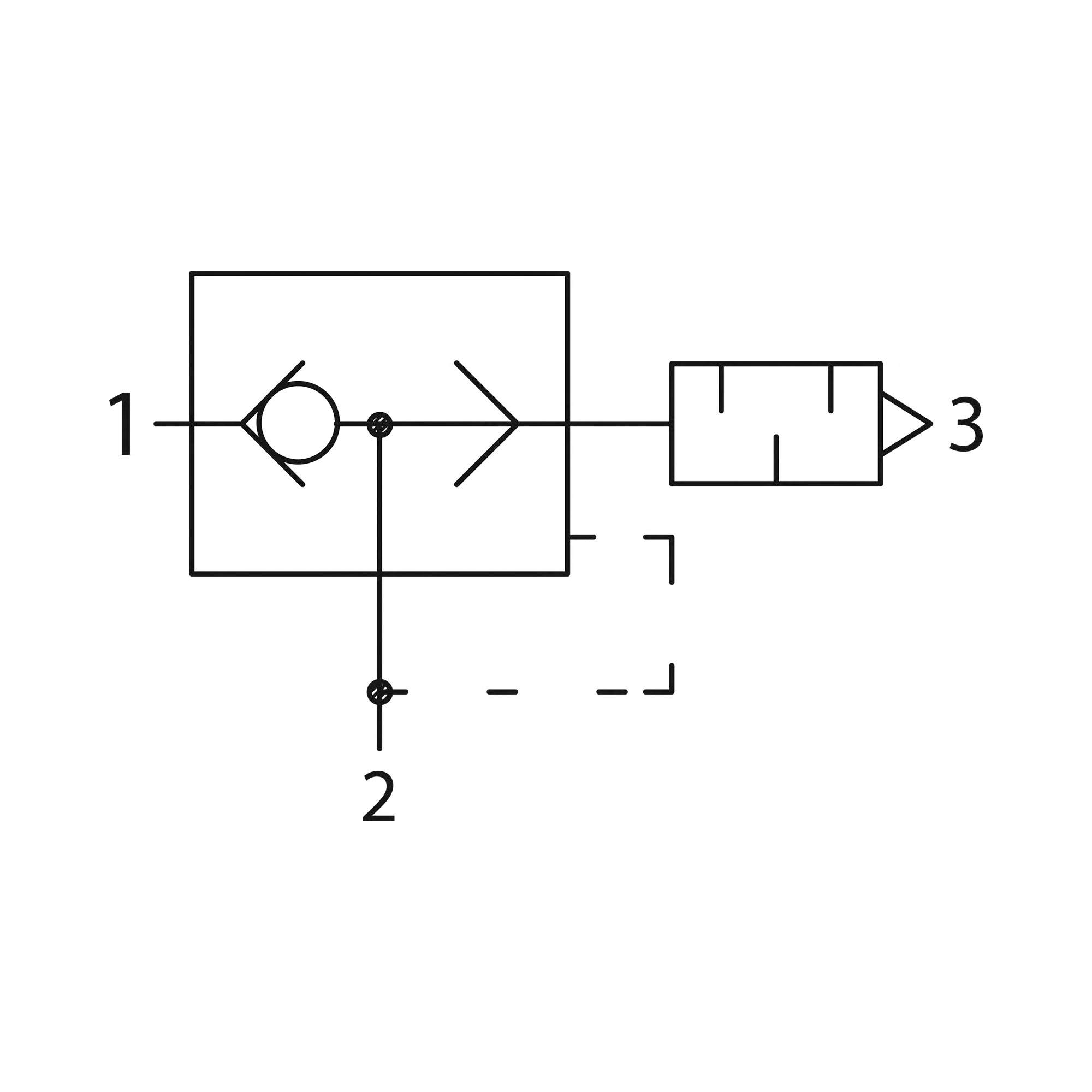

Schnellentlüftungsventil »lineonline«, geführte Entlüftung, Schlauch - Gewinde, G 3/8, für Schlauch-Ø 8 mm, Betriebsdruck 1-10 bar Die Entlüftung wird durch Verwendung eines rostfreien Schalldämpfers oder durch Verwendung eines Einsteckverbinders mit Luftabfuhr gedämpft.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 84818099
• Ursprungsland: IT

Über Kleinstdruckregler und Funktionsverbinder

Kleinstdruckregler und Funktionsverbinder werden direkt in die Luftleitung gesetzt und übernehmen dort Regel-, Schalt- und Drosselaufgaben, ohne dass eine eigene Montageplatte nötig wird. Der Regelbereich reicht von 0 bis 8 bar, der Durchfluss von 50 bis 850 Nl/min.

Worauf es bei der Auswahl ankommt

• Das Gewinde legt fest, wo das Bauteil sitzt. Zur Wahl stehen M5 AG, G 1/8 AG, G 1/4 AG und G 3/8 AG.
• Bei den Reglern ist der Regelbereich von 0 bis 8 bar bei maximal 10 bar Eingangsdruck maßgebend. Der eingestellte Sekundärdruck sollte in der Mitte der Skala liegen und nicht am Anschlag.
• Der Durchfluss reicht von 50 bis 850 Nl/min. Für kurze Zylindertakte oder längere Leitungswege ist die obere Hälfte dieser Spanne einzuplanen.
• Der maximale Betriebsdruck liegt je nach Ausführung zwischen 7 und 12 bar. Bei Netzen, die dauerhaft nahe 8 bar fahren, scheiden die auf 7 bar begrenzten Typen aus.
• Elektrisch angesteuerte Varianten arbeiten mit 24 V DC. Ausführungen mit Anzeige decken einen Messbereich bis 12 bar ab.

Typische Einsatzbereiche

• Druckabsenkung an einzelnen Zylindern, wenn nur ein Teilkreis mit reduziertem Druck fahren soll
• Geschwindigkeitseinstellung an Antrieben direkt am Zylinder- oder Ventilanschluss
• Nachrüstung bestehender Leitungen, wo für eine komplette Wartungseinheit kein Platz ist
• Handhabungs- und Greiftechnik, in der die Spannkraft über den Druck begrenzt wird
• Prüf- und Montagevorrichtungen mit 24-V-Ansteuerung

Der größte Teil der Gruppe gehört zur Baureihe LINE ON LINE, gedichtet wird mit NBR. Alle 174 Artikel werden in Italien gefertigt.
