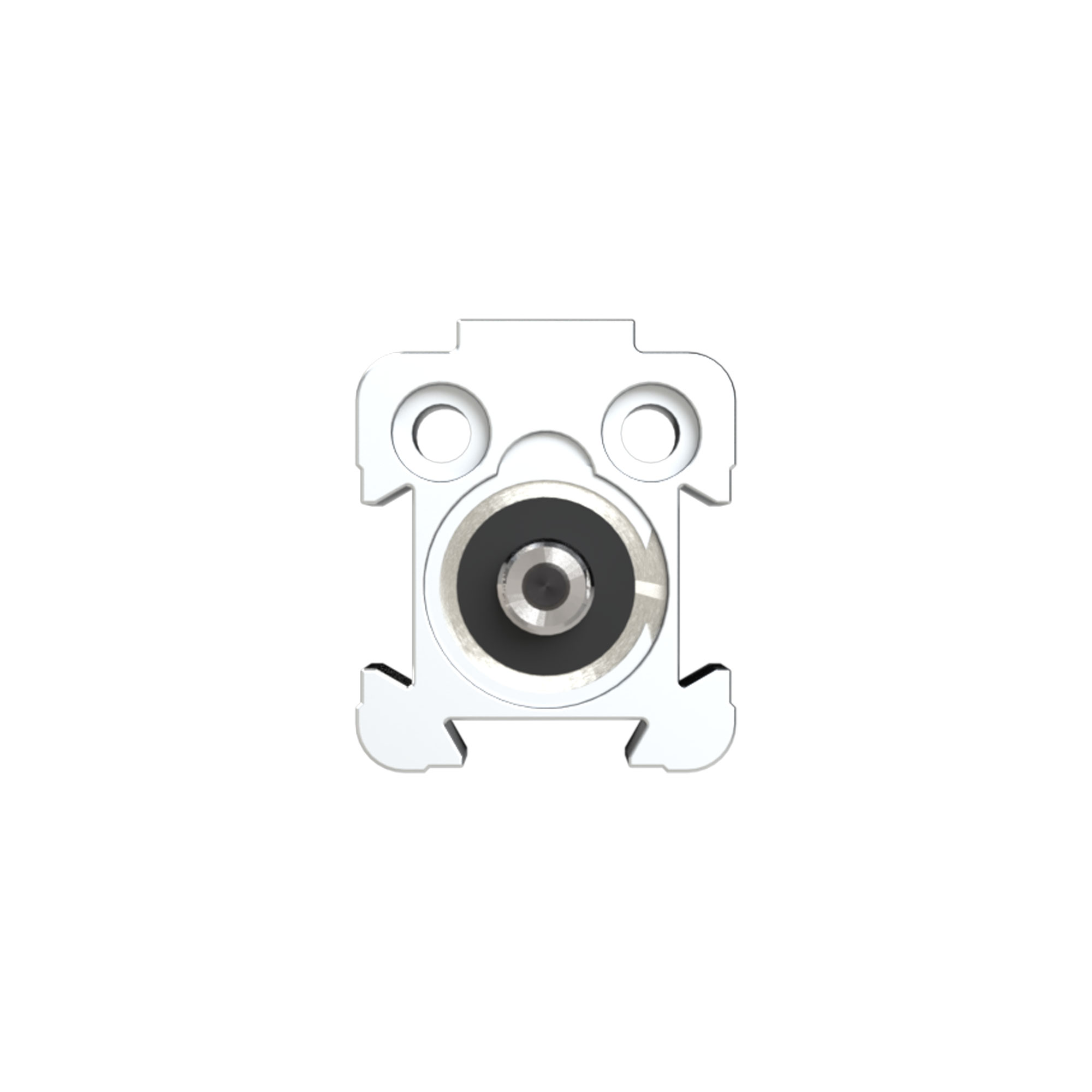

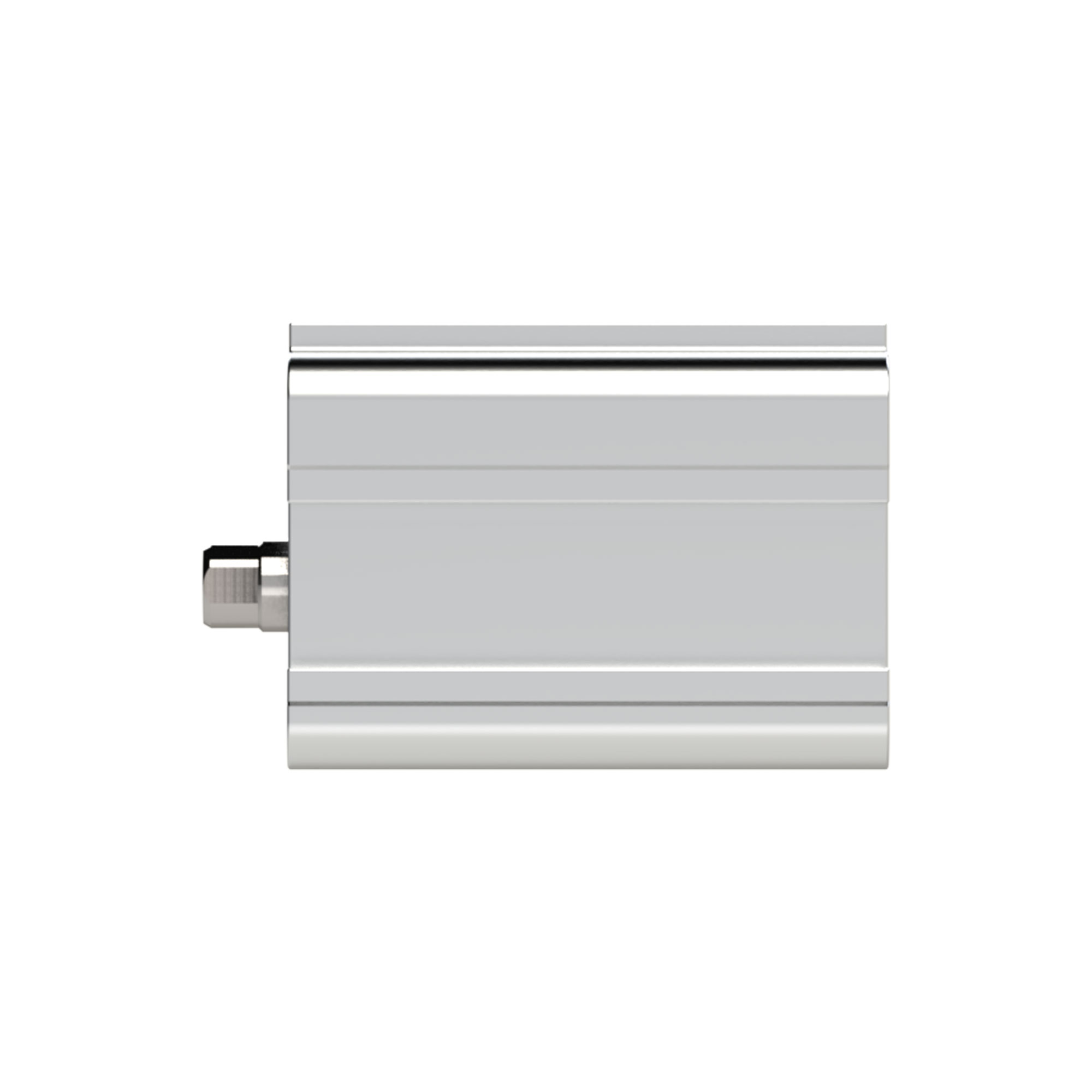

Kurzhubzylinder, doppeltwirkend, Magnet, Kolben-Ø 20, Hub 50, M5 - Riegler 105911

Kurzhubzylinder, doppeltwirkend, mit Magnet, Kolben-Ø 20, Hub 50, M5, Arbeitsdruck max. 10 bar, Temp. -10 °C bis 80 °C Speziell für Anwendungen bei beengten Platzverhältnissen. Ausführung mit Magnetkolben. Für gefilterte Druckluft, geölt (auf Kontinuität achten) oder ungeölt geeignet.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 84123100
• Ursprungsland: IT

Über Kurzhubzylinder

Kurzhubzylinder erzeugen eine geradlinige Bewegung dort, wo wenig Platz ist. Bei Kolben-Ø von 12 bis 100 mm liegt der Hub nur zwischen 5 und 100 mm, entsprechend kurz baut der Zylinder. Alle 246 Artikel der Gruppe sind für einen Arbeitsdruck bis 10 bar ausgelegt.

Worauf es bei der Auswahl ankommt

• Der Kolben-Ø bestimmt die Kraft. Die Baureihe deckt 12 bis 100 mm ab, gerechnet wird mit der Kolbenfläche und dem real anliegenden Druck, nicht mit den 10 bar Maximalwert.
• Den Hub nach dem tatsächlichen Weg wählen. Verfügbar sind 5 bis 100 mm. Wer mehr Weg braucht, verliert den Bauraumvorteil dieser Bauform.
• Die Funktion trennt das Programm in zwei Zweige. Doppeltwirkend, wenn in beide Richtungen Kraft gebraucht wird, einfachwirkend, wenn eine Feder zurückstellen darf.
• Der Anschluss reicht von M5 beziehungsweise M5x0,8 über G 1/8 und G 1/4 bis G 3/8 und muss zur vorhandenen Verrohrung passen.
• Mindestdrücke prüfen. Je nach Ausführung sind 0,4 bis 0,6 bar Ansprechdruck und 1 bis 2 bar Arbeitsdruck nötig, was bei niedrigem Netzdruck zum entscheidenden Kriterium wird.

Typische Einsatzbereiche

• Spannen und Fixieren von Werkstücken in Vorrichtungen
• Zustellen und Abheben in Montage- und Prüfstationen
• Ausschleusen und Anhalten an Förderstrecken
• Klemmen und Abtrennen in Verpackungs- und Etikettiermaschinen
• Betätigen von Klappen und Schiebern im Anlagenbau

Die Dichtungen bestehen aus NBR, ausgelegt für gefilterte Druckluft, geölt oder ungeölt. Das Programm teilt sich in die doppeltwirkende Serie ACQ und die einfachwirkende Serie ASQ, gefertigt wird in Italien und China.
