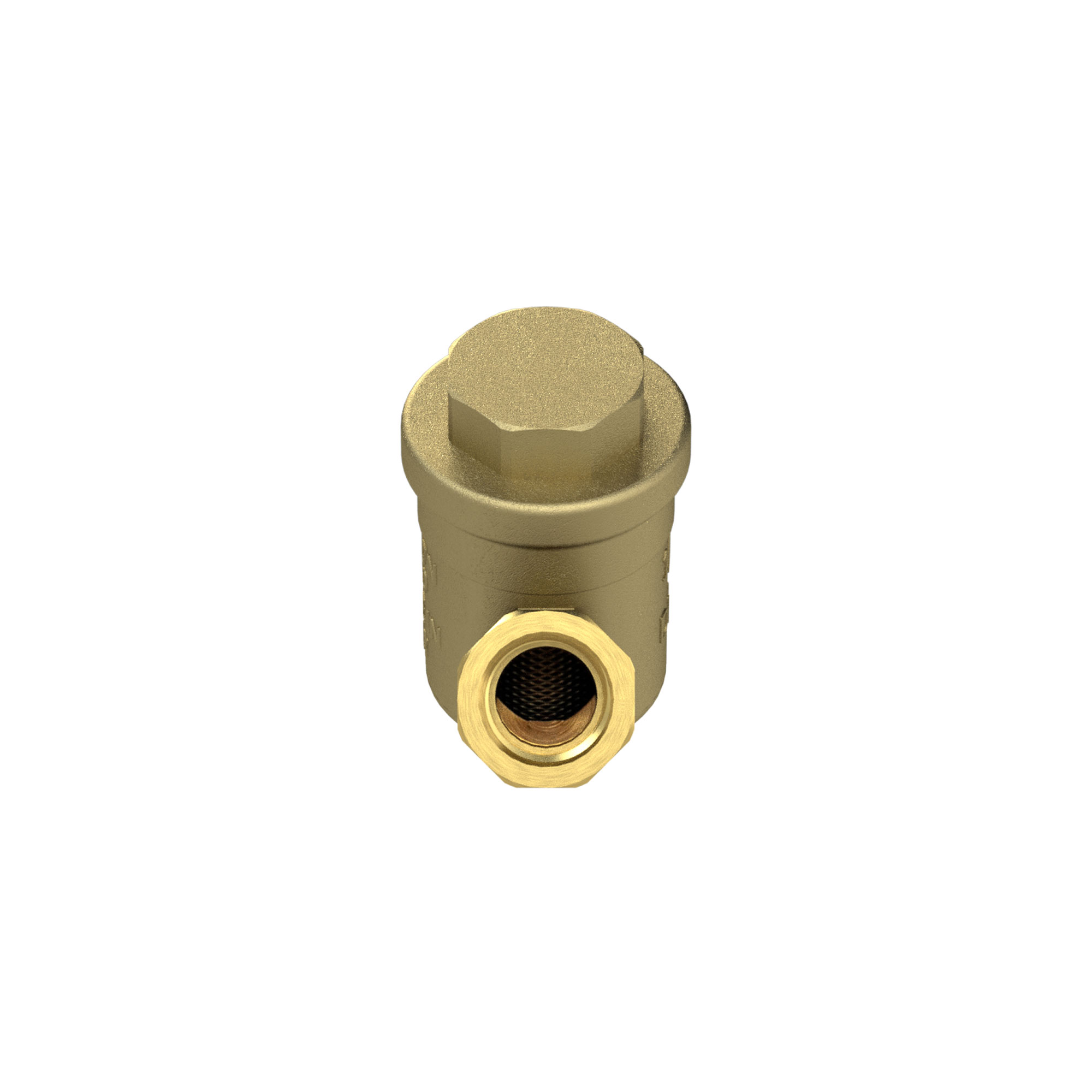

Schmutzfänger, Messing blank, G 3/8, DN 10, MW 0,5 mm - Riegler 105689

Schmutzfänger, Messing blank, Siebeinsatz Maschenweite 0,5 mm, Betriebstemp. -20 °C bis 110 °C, G 3/8, DN 10, PN max. 20 bar Für den Einsatz in Wasserversorgungs-, Heizungs-, Klima- und Druckluftanlagen. Nicht für Dampf geeignet.

Technische Daten

Normen und Herkunft

• Gewindenorm: DIN EN ISO 228-1, Toleranzklasse B
• Zolltarifnummer: 84212100
• Ursprungsland: IT

Über Schmutzfänger und Ersatzteile

Schmutzfänger halten Partikel aus dem Medienstrom zurück, bevor sie Ventile, Pumpen oder Zähler erreichen. Die Gruppe deckt DN 8 bis DN 100 bei einem maximalen Betriebsdruck von 16 bis 40 bar ab.

Worauf es bei der Auswahl ankommt

• Das Gehäusematerial richtet sich nach Medium und Umgebung. Messing blank, vernickeltes Messing und Rotguss sind für Wasserversorgungs-, Heizungs-, Klima- und Druckluftanlagen vorgesehen, Edelstahl 1.4401 / 1.4408 und CF8M dort, wo mehr Korrosionsbeständigkeit gefragt ist.
• Nennweite und Gewinde folgen der Leitung. Verfügbar sind DN 8 bis DN 100 mit Gewinden von G 1/4 über G 1/2 und G 1 bis G 4 sowie Rp 3/8.
• Der maximale Betriebsdruck reicht je nach Ausführung von 16 bis 40 bar und muss zum Auslegungsdruck des Rohrnetzes passen.
• Beim Dichtwerkstoff stehen NBR als O-Ring, FKM (FPM) als O-Ring und PTFE zur Wahl. Das Medium und die Temperatur entscheiden, welcher davon infrage kommt.
• Die Betriebstemperatur beginnt zwischen -25 °C und -10 °C und endet je nach Typ zwischen 110 °C und 180 °C, als maximale Mediumstemperatur sind 180 °C angegeben.

Typische Einsatzbereiche

• Vorschaltung vor Regelarmaturen, Pumpen und Wasserzählern in der Gebäudetechnik
• Heizungs- und Klimakreise, in denen Rost und Rückstände aus dem Rohrnetz ausgetragen werden
• Druckluftanlagen vor empfindlichen Armaturen und Messstellen
• Kühlwasserkreise an Werkzeugmaschinen und Aggregaten
• Prozessleitungen aus Edelstahl, wenn das Gehäuse dem Rohrwerkstoff entsprechen soll

Die Gewinde sind nach DIN EN ISO 228-1 ausgeführt, ein Teil davon in Toleranzklasse B. Die Ausführungen mit Messinggehäuse sind laut Herstellerangabe nicht für Dampf geeignet.
