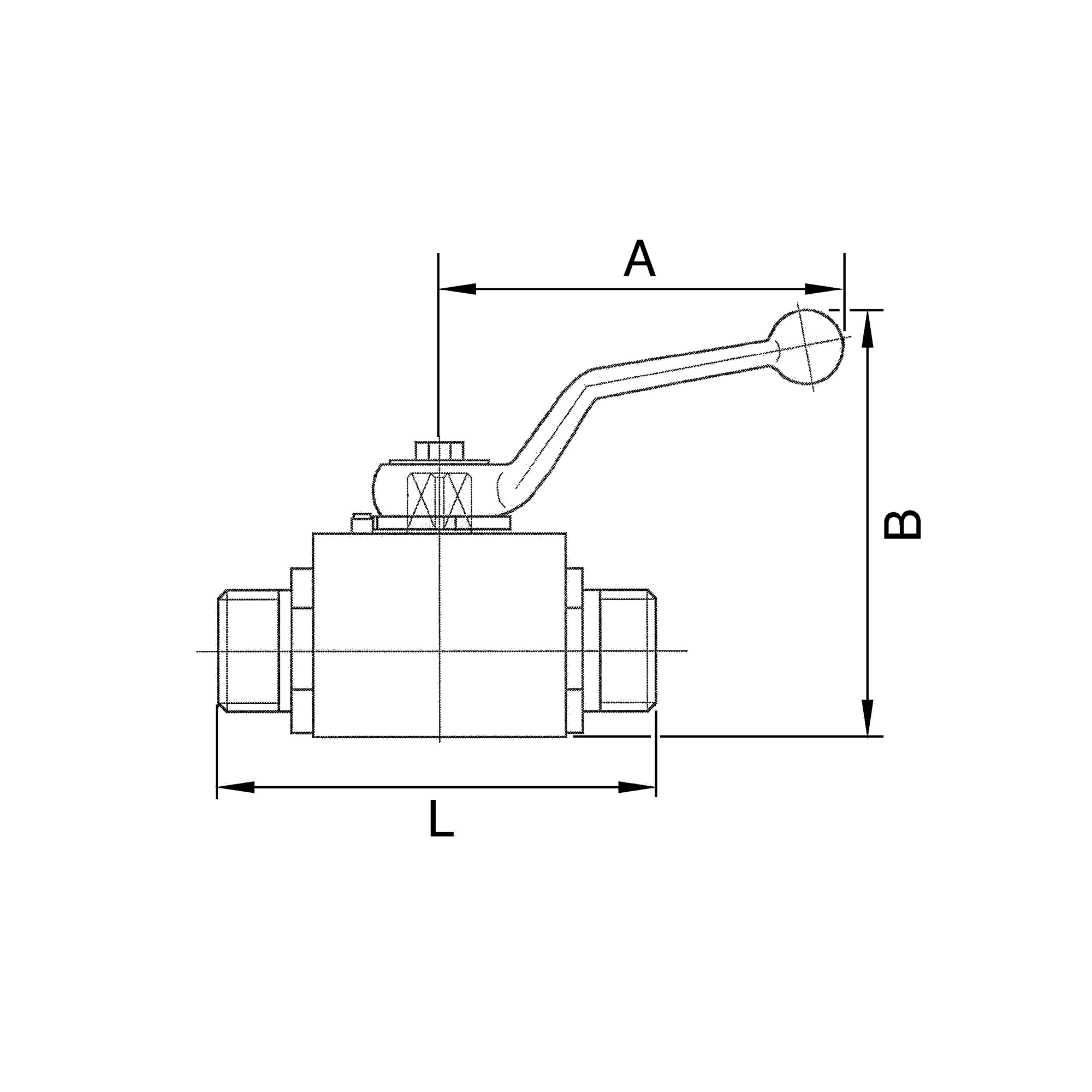

Kugelhahn, Hochdruckausführung, schwere Reihe, Stahl, M22x1,5 - Riegler 103509

Kugelhahn, Hochdruckausführung, schwere Reihe, Stahl, Betriebstemperatur -10 °C bis 100 °C, M22x1,5, DN 10, PN max. 500 bar Für flüssige und schmierende Medien. Ausführungen: - für lötlose Rohrverschraubung DIN 2353, leichte Reihe ISO 8434-1 - für lötlose Rohrverschraubung DIN 2353, schwere Reihe ISO 8434-1 - mit Rohrinnengewinde DIN EN ISO 228-1 (BSP)

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 84818081
• Ursprungsland: DE

Über Hydraulik Kugelhähne

Hydraulik-Kugelhähne sperren eine Druckleitung mit einer Vierteldrehung ab, ohne dass die Verrohrung gelöst werden muss. Die Gruppe reicht von DN 4 bis DN 25 und ist für Betriebsdrücke von 420 bis 500 bar ausgelegt. Alle 23 Artikel haben ein Stahlgehäuse.

Worauf es bei der Auswahl ankommt

• DN 4 bis 25 mm: die Nennweite folgt dem Querschnitt der Leitung. Zu klein gewählt kostet der Hahn Druck, zu groß gewählt kostet er Bauraum.
• Gewinde von M12x1,5 bis M42x2,0 sowie G 1/8: die metrischen Größen sind den Rohrverschraubungen zugeordnet, das Rohrgewinde G 1/8 der Anbindung an Gerätegewinde.
• Ausführung leichte oder schwere Reihe: die schwere Reihe ist für höher belastete Leitungen vorgesehen, die leichte Reihe spart Gewicht und Bauraum bei gleicher Nennweite.
• Betriebsdruck max. 420 bis 500 bar: die kleineren Nennweiten sind mit 500 bar angegeben, ab DN 16 sinkt der zulässige Druck auf 420 bar. Der Auslegungsdruck der Anlage muss darunter bleiben.
• Betriebstemperatur -10 °C bis 100 °C: der Bereich deckt warmes Hydrauliköl ebenso ab wie den Start bei Kälte im Außeneinsatz.

Typische Einsatzbereiche

• Absperrung vor Manometern und Messstellen am Hydraulikaggregat
• Wartungsabsperrung, um einen Verbraucher vom Kreislauf zu trennen
• Mobilhydraulik an Bau- und Landmaschinen
• Prüfstände und Prüfkreise mit wechselnder Verschaltung
• Leitungen für flüssige und schmierende Medien im Maschinenbau

Die Anschlüsse sind für lötlose Rohrverschraubungen nach DIN 2353 in leichter und schwerer Reihe nach ISO 8434-1 sowie für Rohrinnengewinde nach DIN EN ISO 228-1 ausgelegt. Gehäusewerkstoff ist Stahl, gefertigt wird in Deutschland.
