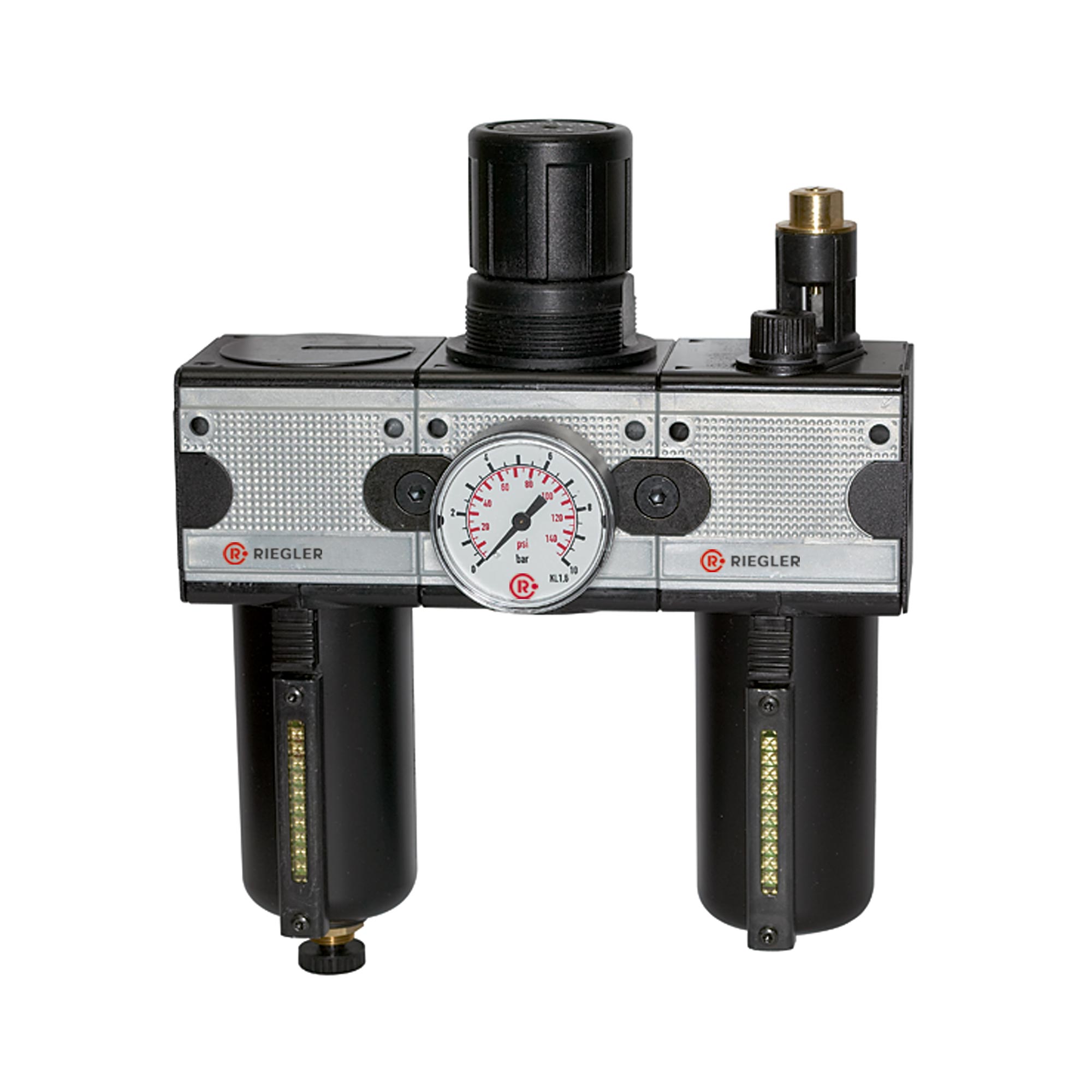

Wartungseinheit 3-tlg. »multifix« mit Metallbehälter, BG 3, G 3/4 - Riegler 100594

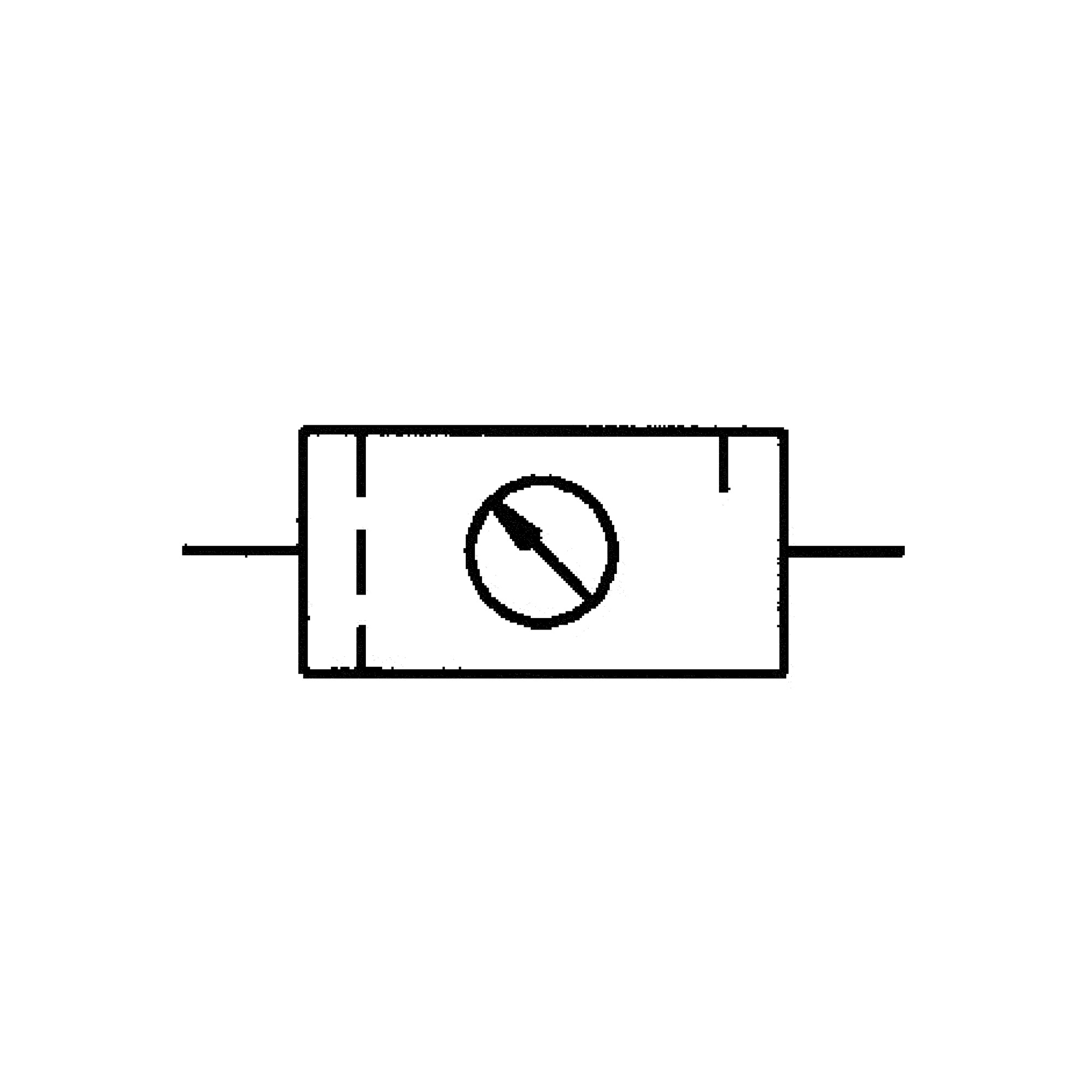

Wartungseinheit 3-tlg. »multifix«, Metallbehälter und Sichtrohr, BG 3, G 3/4, Eingangsdruck max. 20 bar, Regelbereich 0,5 - 10 bar Dreiteilige Wartungseinheiten, bestehend aus einem vordruckunabhängigen, rücksteuerbaren Membrandruckregler mit Sekundärentlüftung, einem Zentrifugalabscheider und einem Proportionalöler.

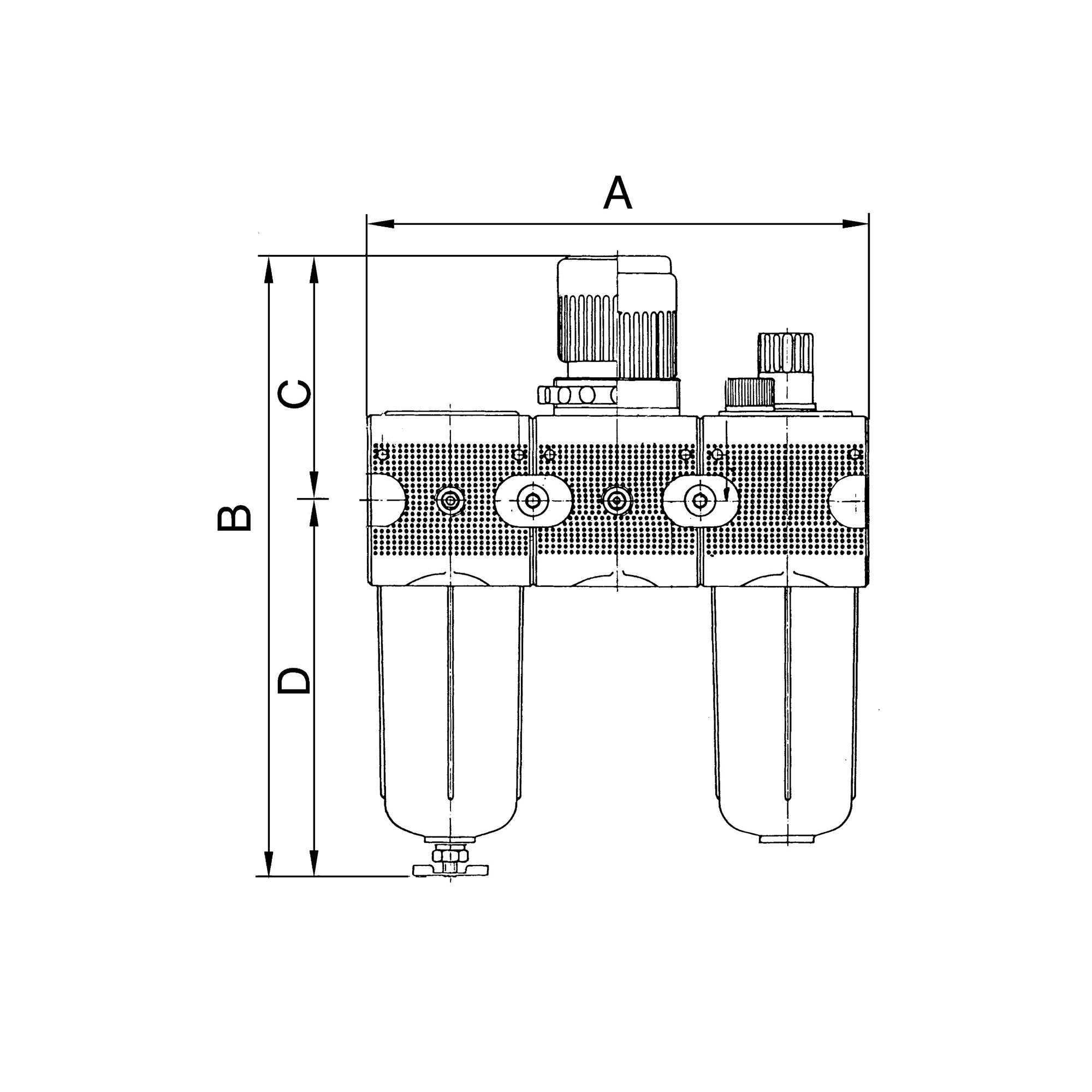

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 84811005
• Ursprungsland: DE

Über Wartungssysteme mehrteilig

Mehrteilige Wartungssysteme fassen Filter, Druckregler und Öler zu einer Einheit zusammen und bereiten die Druckluft unmittelbar vor der Maschine auf. Die Baureihe filtert mit Feinheiten von 5 bis 40 µm, regelt auf Enddrücke zwischen 1 und 16 bar und verarbeitet Durchflüsse von 300 bis 13500 l/min.

Worauf es bei der Auswahl ankommt

• Durchfluss von 300 bis 13500 l/min: nach dem realen Luftbedarf der Maschine auslegen, sonst bricht der Druck bei Lastspitzen ein.
• Filterfeinheit zwischen 5 und 40 µm: gröbere Elemente halten länger durch, feinere schützen Ventile und Zylinder besser.
• Regelbereich: die Untergrenzen liegen zwischen 0 und 2,5 bar, die Obergrenzen zwischen 1 und 16 bar. Der Arbeitsdruck sollte nicht am Rand des gewählten Bereichs liegen.
• Kondensatablass manuell, halbautomatisch (RMSA) oder vollautomatisch (RA, auch drucklos geschlossen): bei schlecht zugänglichem Einbauort oder hohem Kondensatanfall lohnt die automatische Variante.
• Anschlussgröße von G 1/8 bis G 1 1/2 bzw. die Baugröße BG: sie muss zu Leitungsquerschnitt und Durchfluss passen, der maximale Eingangsdruck liegt je nach Ausführung zwischen 10 und 25 bar.

Typische Einsatzbereiche

• Zentrale Aufbereitung am Lufteintritt einer Maschine oder Anlage
• Versorgung von Druckluftwerkzeugen an Montagearbeitsplätzen
• Schmierung von Schlagwerkzeugen und Druckluftmotoren über den Ölerteil
• Vorbereitung der Steuerluft für Ventilinseln und pneumatische Steuerungen
• Getrennte Druckniveaus für einzelne Teilbereiche einer Fertigungslinie

Als Medium sind Druckluft und neutrale Gase vorgesehen, die Dichtungen bestehen aus NBR. Die Gehäuse reichen von Technopolymer und PA66 GF60 über Zink-Druckguss bis Aluminium-Druckguss, die 801 Artikel verteilen sich auf die Serien FUTURA, SYNTESI, multifix, variobloc, GA, ONE und Standard samt deren Mini-Ausführungen.
