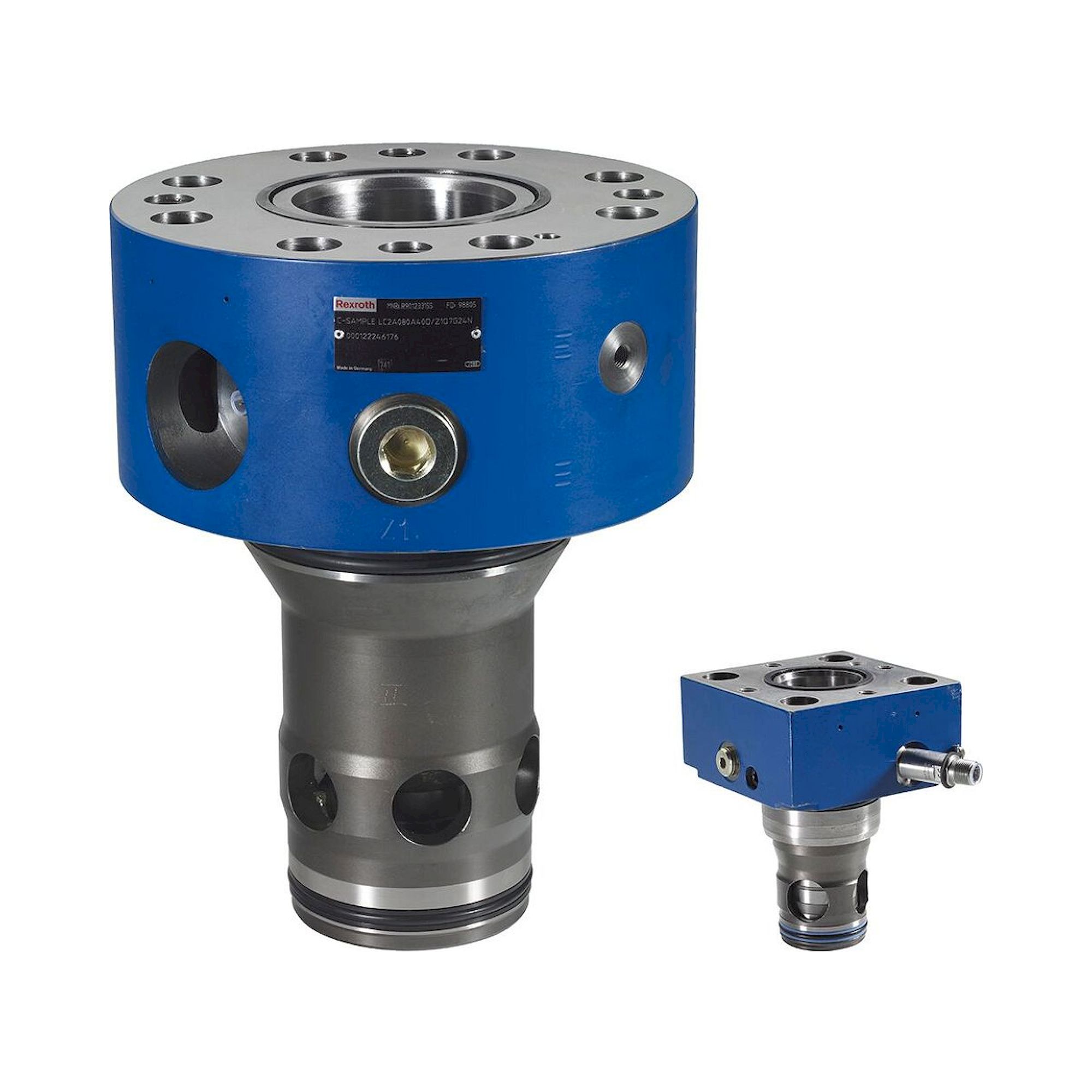

Logik-Einbauventil LC2A100B40F-1X/Z1Q7G24F - Bosch Rexroth R901348273

In Blöcken mit mehreren Logikelementen zählt vor allem eine eindeutige Ausführung des Steuerdeckels. Das LC2A100B40F-1X mit Deckel Z1 gibt den Weg A nach B und B nach A für bis zu 11500 l/min frei, zugelassen sind 450 bar Betriebsdruck. Die Betätigung erfolgt hydraulisch, die Vorsteuerung arbeitet mit 24 V DC.

Vorteile

• Volumenstrom bis 11500 l/min bei Nenngröße 100
• Betriebsdruck bis 450 bar, FKM-Dichtungen
• Steuerdeckel Z1, hydraulische Betätigung, Vorsteuerung 24 V DC
• Einbauraum nach ISO 7368-14-14-1-16, zwei Anschlüsse
• 50 kg Gewicht, zwei Schaltstellungen

Technische Daten

Einsatz

Solche Elemente übernehmen in Pressen und Walzwerken die Aufgabe von Haupt- und Füllventilen. Sie sitzen im Block und schalten große Ölmengen mit kurzem Hub. Beim Austausch sind Einbauraum, Deckelausführung und Dichtungswerkstoff zu vergleichen.

Hersteller

Bosch Rexroth, Materialnummer R901348273. Der Typenschlüssel LC2A100B40F-1X/Z1Q7G24F legt Nenngröße, Anschlussbild und Ausführung des Steuerdeckels eindeutig fest.
