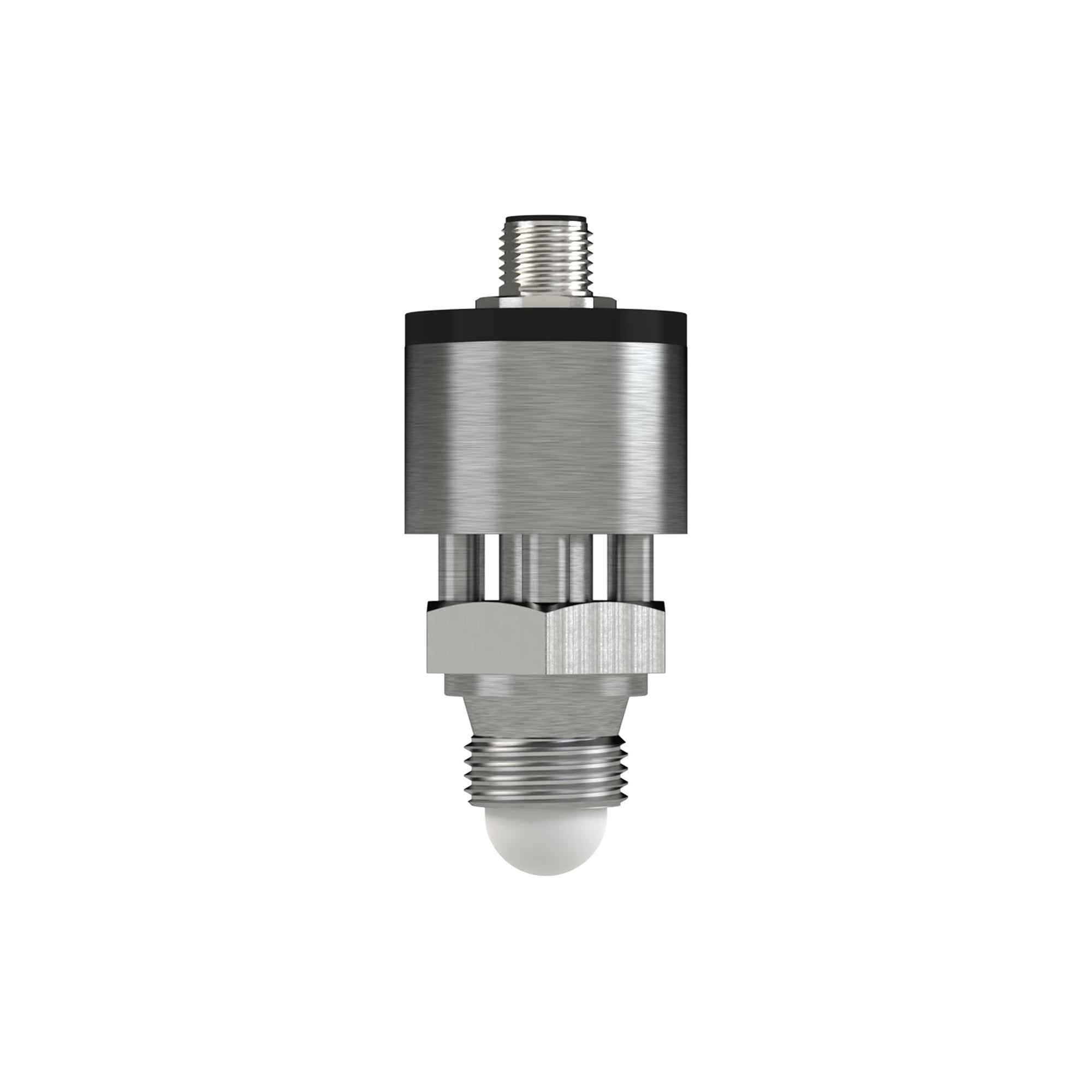

Radar-Füllstandssensor, ILT-C05, 100 mm - 5000 mm, G 1/2, 0-5 V - Riegler 189284

Radar-Füllstandssensor, ILT-C05, 100 mm - 5000 mm, G 1/2, 0 - 5 V, M12 4-polig, -40°C bis 150°C, Gehäuse CrNi-Stahl, max. 25 bar Der freistrahlende Radar-Füllstandssensor ILT ermöglicht eine berührungslose Füllstandsmessung, auch durch Kunststoffbehälterwände hindurch. Das freistrahlende Radar zur Füllstandsmessung sendet elektromagnetische Wellen aus, die von der Oberfläche des zu messenden Werkstoffs reflektiert werden. Die reflektierten Signale werden empfangen, analysiert und geben so Auskunft über den Füllstand. Bis zu zwei zusätzliche integrierbare Schaltpunkte ermöglichen weitere Schaltausgänge wie z. B. für einen Überlauf- und/oder Trockenlaufschutz. Der Radarsensor Typ ILT ist aufgrund seiner kompakten Bauweise und einfachen Handhabung ideal für Messanwendungen in industrieller Umgebung und in mobilen Arbeitsmaschinen geeignet. Er wurde für die Anforderungen in mobilen Arbeitsmaschinen vorbereitet und bietet hochpräzise Messungen bei Temperaturen von -40 bis 150 °C. Dank metallischer Abschirmung arbeitet der Sensor störungssicher bei Feldstärken bis 100 V/m und bleibt auch bei Vibrationen bis zu 40 g und Schocks bis zu 100 g zuverlässig. Der Typ ILT ist besonders betriebssicher, selbst unter schwierigen Bedingungen wie Staub, Feuchte und Hitze. Das berührungslose Messprinzip kombiniert mit einem wartungsfreien Design sorgt für geringe Gesamtbetriebskosten.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 90261029
• Ursprungsland: DE

Über Radar-Füllstandssensoren

Radar-Füllstandssensoren messen berührungslos: Der freistrahlende Sensor ILT sendet ein Radarsignal auf die Flüssigkeitsoberfläche und errechnet den Füllstand aus der Laufzeit. Weil nichts in das Medium eintaucht, gibt es keine beweglichen Teile, keinen Verschleiß und keine Ablagerungen am Messglied. Der Messbereich reicht von 100 bis 5000 mm, Gehäuse und Prozessanschluss bestehen aus CrNi-Stahl 1.4401/1.4404 mit PEEK-Antenne und G 1/2 AG.

Worauf es bei der Auswahl ankommt

• Ausgangssignal: 4 - 20 mA für lange Leitungswege und SPS-Anbindung, 0 - 5 V für kurze Strecken und direkte Anzeigegeräte.
• Baureihe: ILT-C01 und ILT-C05 unterscheiden sich in der Signalauswertung, die Grenzwerte und der Prozessanschluss sind gleich.
• Einbaulage: vertikal über der Oberfläche. Einbauten und Behälterwände im Strahlkegel erzeugen Störechos.
• Grenzwerte: bis 25 bar, -40 bis 100 °C, Schutzart IP 67, Hilfsenergie 8 bis 36 V DC.

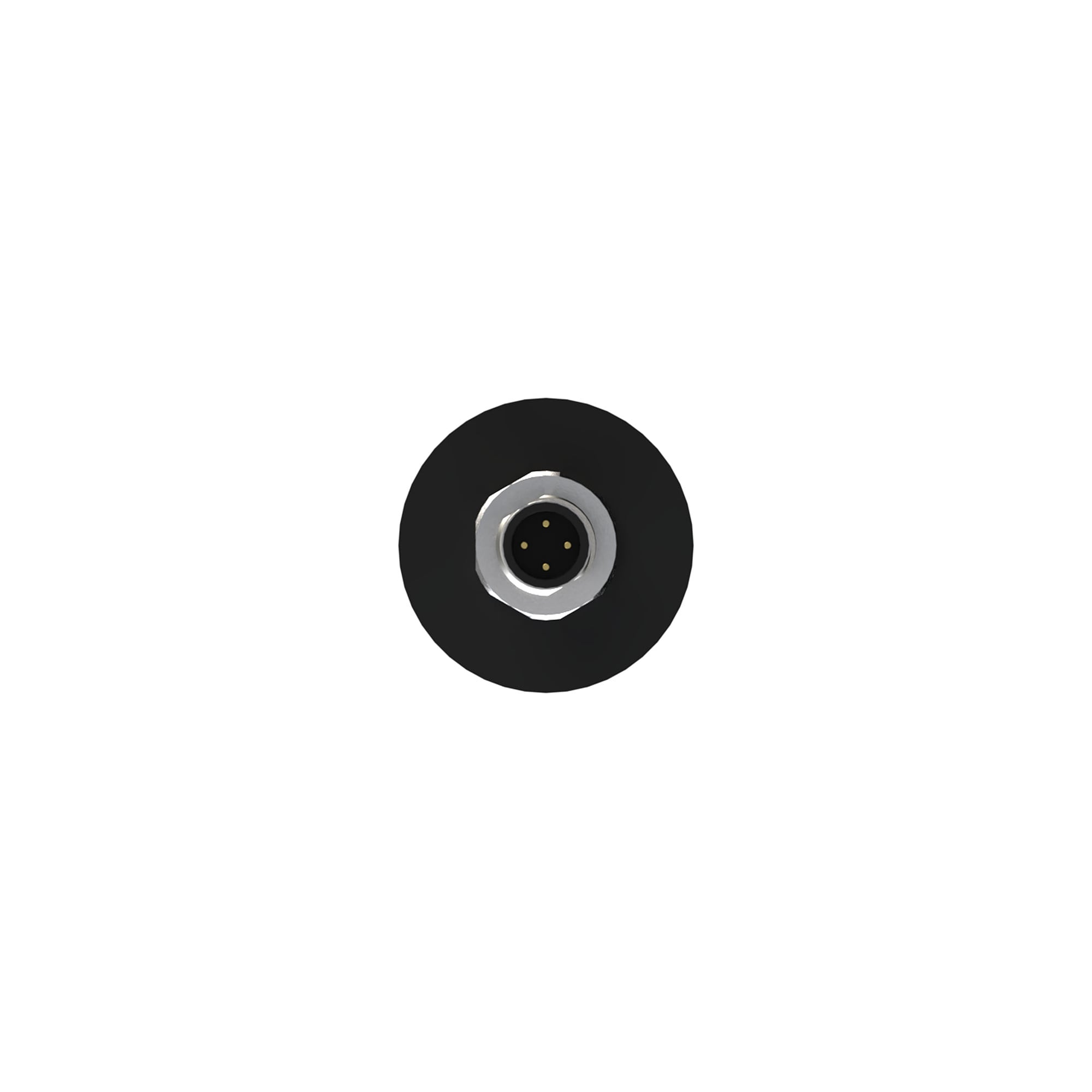

• Anschluss: Stecker M12. Für die Einstellung ohne Öffnen des Geräts gibt es den Justiermagneten als Zubehör.

Typische Einsatzbereiche

• Füllstandsmessung in Tanks mit aggressiven oder verschmutzenden Medien.
• Messung durch Kunststoffbehälterwände hindurch, ohne Behälteröffnung.
• Lager- und Dosierbehälter in der Chemie- und Wasseraufbereitung.
• Anwendungen, bei denen Schwimmer wegen Ablagerungen nicht in Frage kommen.
