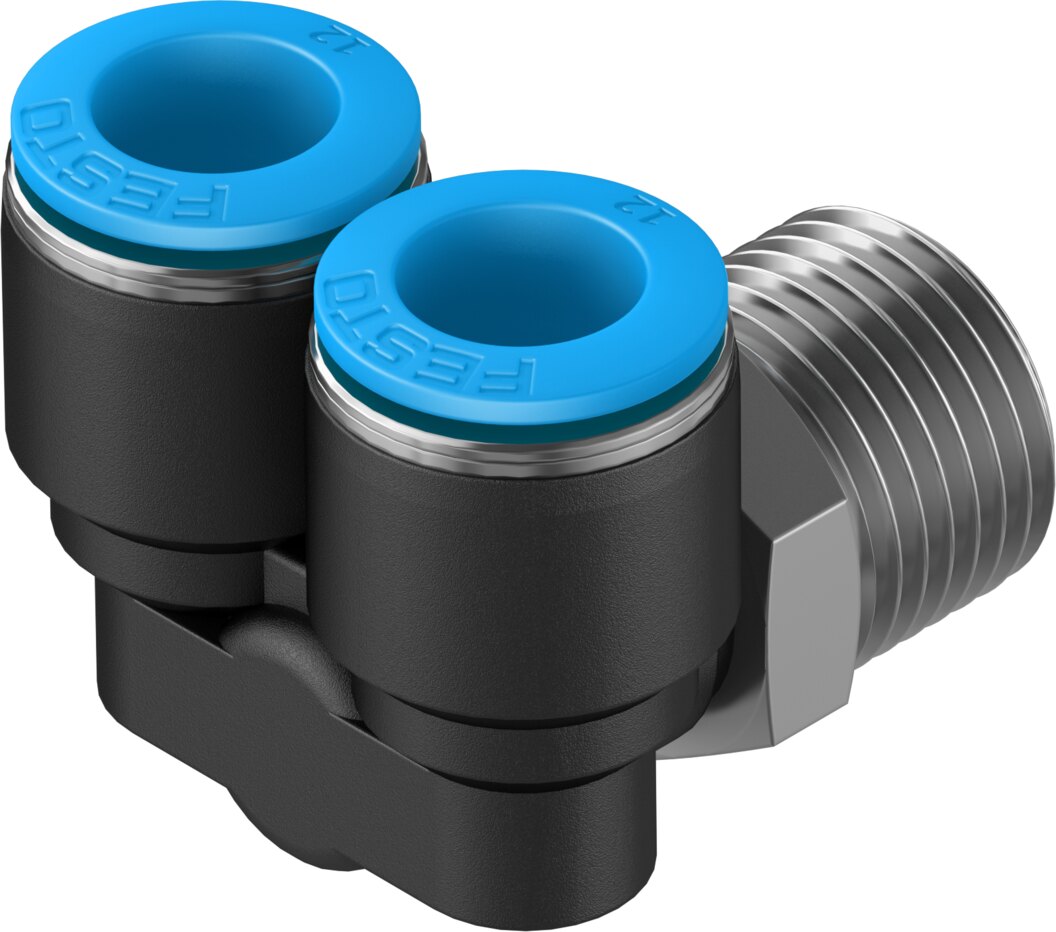

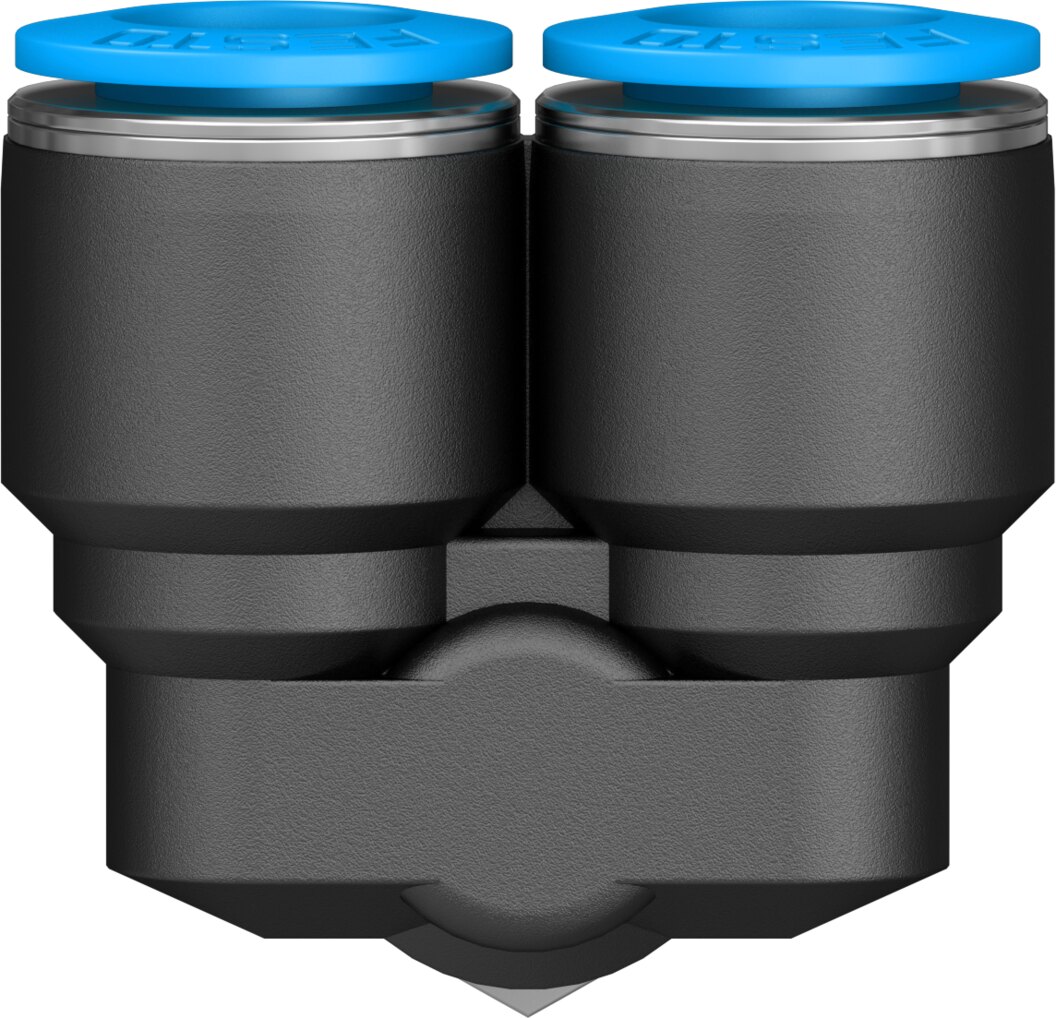

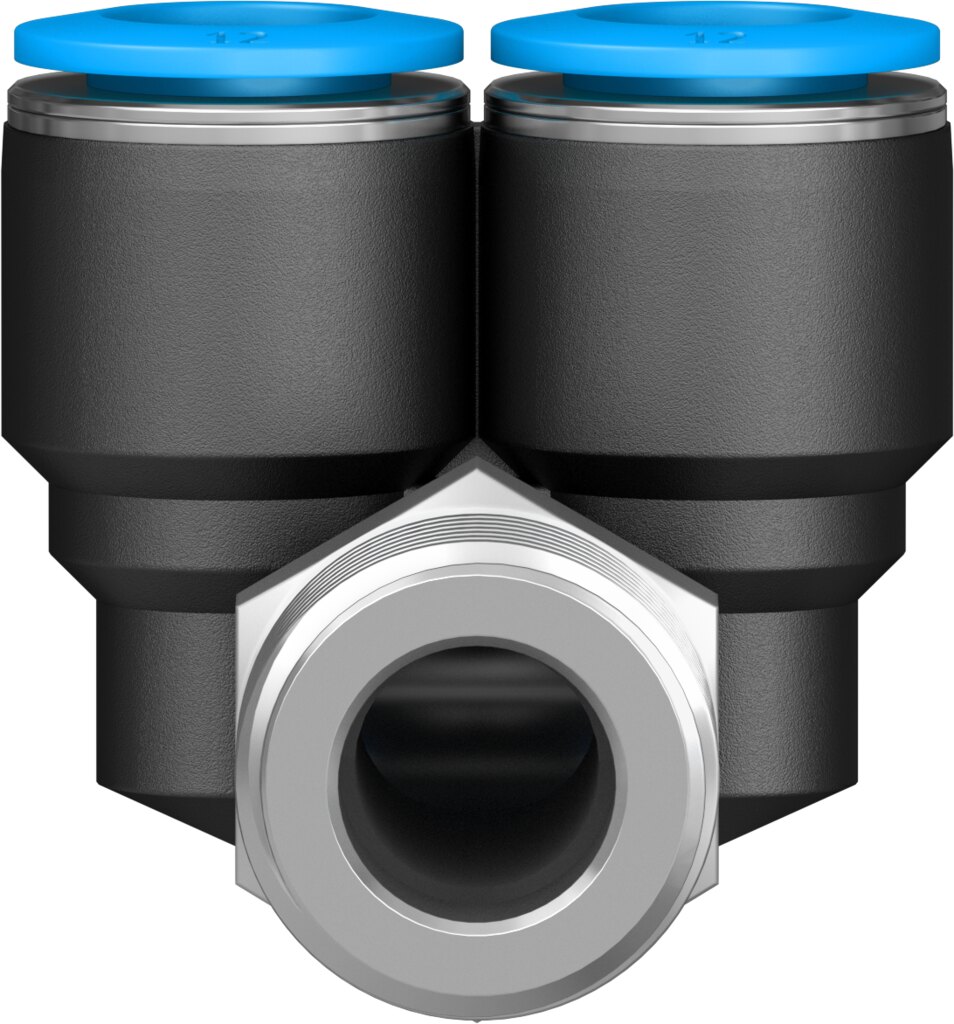

T-Steckverschraubung Außengewinde 1/8 NPT für Schlauch-Ø 5/16" QSYL-1/8-5/16-U - Festo 153786

Festo ✓ Originalprodukt Neuware

Die T-Steckverschraubung QSYL-1/8-5/16-U von Festo teilt die Druckluft am Außengewinde 1/8 NPT auf zwei Schläuche mit Außen-Ø 5/16" auf. Mit -0,95 bis 10 bar Betriebsdruck eignet sie sich auch für Vakuumleitungen, zulässig sind -10 bis 60 °C.

Netto
5,81 €
zzgl. MwSt.
6,91 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-153786
Hersteller-Nr. QSYL-1/8-5/16-U
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die T-Steckverschraubung QSYL-1/8-5/16-U von Festo teilt die Druckluft am Außengewinde 1/8 NPT auf zwei Schläuche mit Außen-Ø 5/16" auf. Der 5/16"-Schlauch rastet beim Einstecken ein und lässt sich über den grauen Lösering wieder abziehen.

Vorteile

  • Druck und Vakuum -0,95 bis 10 bar, damit auch für Vakuum
  • Temperaturbereich -10 bis 60 °C Umgebungstemperatur
  • Durchfluss freier Querschnitt mit Nennweite 5,7 mm
  • Halt und Dichtheit Klemmsegment aus hochlegiertem, rostfreiem Stahl, Schlauchdichtung aus NBR
  • Gewinde Einschraubzapfen mit Dichtbeschichtung, kein zusätzliches Dichtmittel nötig
  • LABS LABS-Konformität VDMA24364-B1/B2-L, relevant für Lackieranlagen

Einsatz

Typisch für die Verteilung von Druckluft auf mehrere Verbraucher, etwa Zylinder, Ventile oder Blasdüsen mit Schlauch-Ø 5/16". Ausgelegt für Druckluft nach ISO 8573-1:2010 [7:-:-] bei 5,7 mm Nennweite. Auch geölte Druckluft ist zulässig. Der Grundkörper besteht aus PBT.

Technische Daten

MerkmalWert
TypQSYL-1/8-5/16-U
Festo-Teilenummer153786
BaugrößeStandard
Nennweite5,7 mm
Dichtungsart am EinschraubzapfenBeschichtung
Einbaulagebeliebig
BauformL-Form, 2-fach, parallel
Konstruktiver AufbauPush-Pull-Prinzip
Betriebsdruck kompletter Temperaturbereich-0,95 bis 10 bar
Maritime Klassifizierungsiehe Zertifikat
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Umgebungstemperatur-10 bis 60 °C
Produktgewicht21 g
Anzahl Abgänge2
Anzahl Zuleitungen1
BefestigungsartAußensechskant 1/2
Pneumatischer Anschluss 1Außengewinde 1/8 NPT
Pneumatischer Anschluss 2für Schlauch Außen-Ø 5/16"
Farbe Löseringgrau
WerkstoffhinweisRoHS konform
Werkstoff GehäusePBT
Werkstoff LöseringPOM
Werkstoff SchlauchdichtungNBR
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Gewicht0,025 kg
HerstellerFesto
Hersteller-Nr.QSYL-1/8-5/16-U
EAN4052568310684
Zolltarifnummer74122000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffPBT
GewindeNPT 1/8 AG
Nennweite DN [mm]5,7
Baugröße BGStandard
DichtmaterialNBR
MediumDruckluft
BauartPush-Pull-Prinzip
SerieQSYL
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/8 AG
Temperaturbereich-10-60 °C
Temperatur (max.)60
