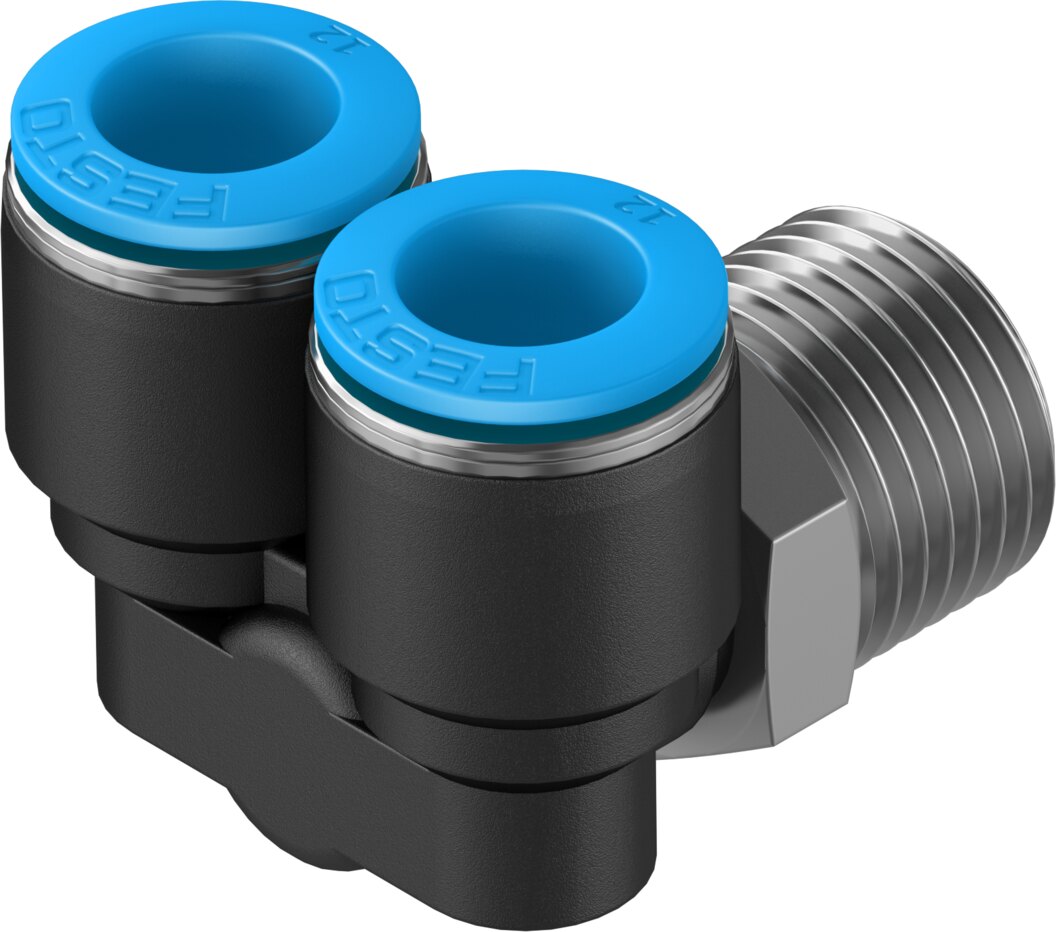

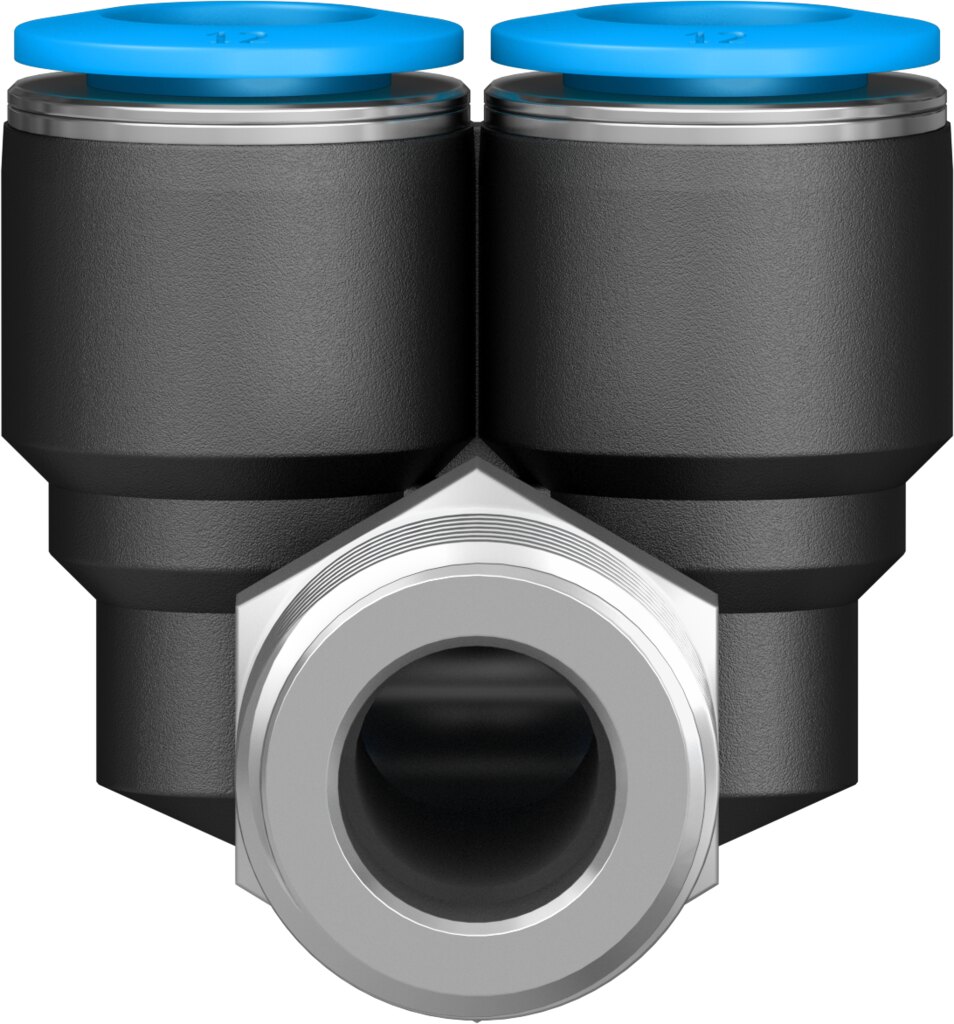

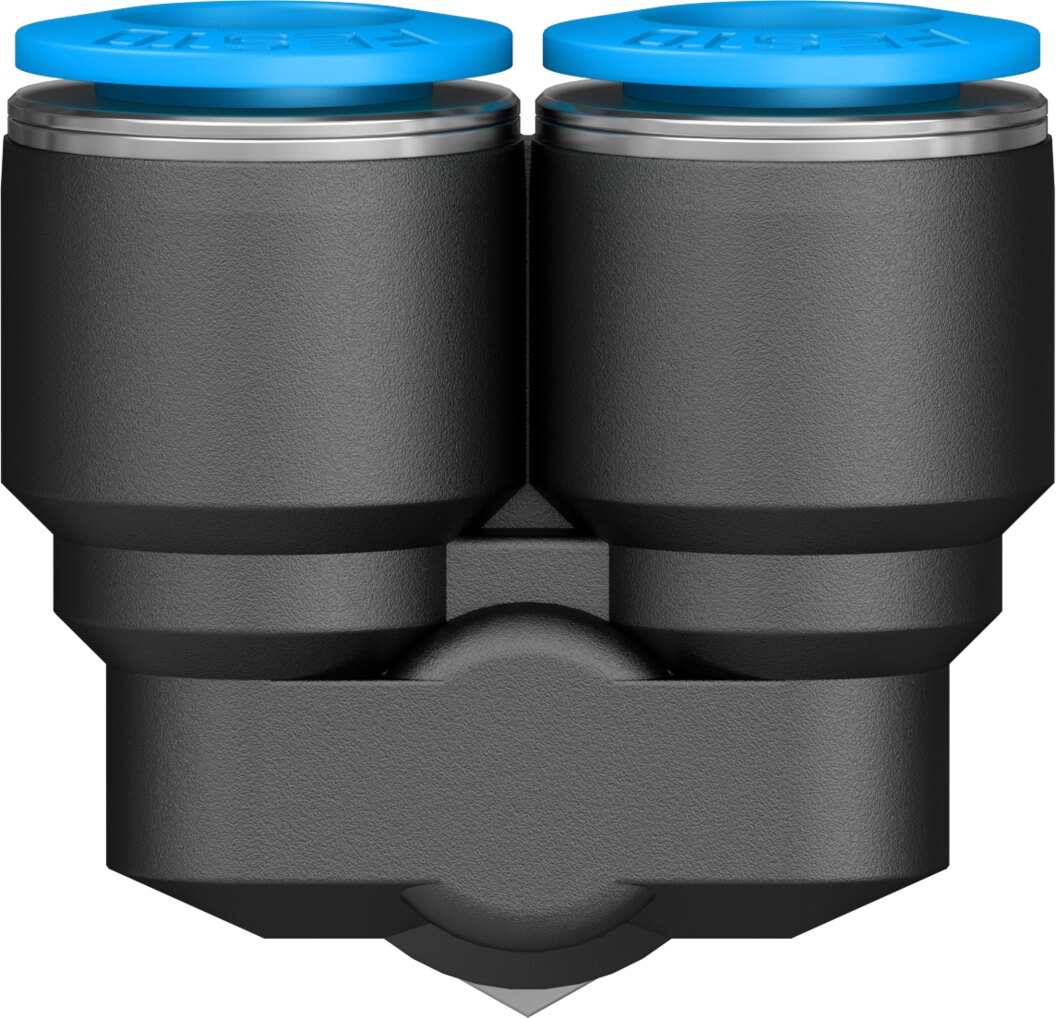

T-Steckverschraubung Außengewinde 1/4 NPT für Schlauch-Ø 1/4" QSYL-1/4-1/4-U - Festo 153784
Die T-Steckverschraubung QSYL-1/4-1/4-U von Festo verbindet ein Außengewinde 1/4 NPT mit zwei Abgängen für Schlauch-Ø 1/4". Der Betriebsdruck liegt bei -0,95 bis 10 bar, die Umgebungstemperatur bei -10 bis 60 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die T-Steckverschraubung QSYL-1/4-1/4-U von Festo verbindet ein Außengewinde 1/4 NPT mit zwei Abgängen für Schlauch-Ø 1/4". Montage ohne Werkzeug: Schlauch mit 1/4" einstecken, zum Lösen den grauen Lösering drücken (Push-Pull-Prinzip).
Vorteile
- Druck und Vakuum -0,95 bis 10 bar, damit auch für Vakuum
- Temperaturbereich -10 bis 60 °C Umgebungstemperatur
- Durchfluss freier Querschnitt mit Nennweite 5,9 mm
- Halt und Dichtheit Klemmsegment aus hochlegiertem, rostfreiem Stahl, Schlauchdichtung aus NBR
- Gewinde Einschraubzapfen mit Dichtbeschichtung, kein zusätzliches Dichtmittel nötig
- LABS LABS-Konformität VDMA24364-B1/B2-L, relevant für Lackieranlagen
Einsatz
Sinnvoll überall dort, wo eine Leitung mit Schlauch-Ø 1/4" mehrere Verbraucher speisen soll, ohne zusätzlichen Verteiler. Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:-:-], die Nennweite beträgt 5,9 mm. Geölter Betrieb ist möglich. Gehäuse aus PBT, RoHS-konform.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | QSYL-1/4-1/4-U |
| Festo-Teilenummer | 153784 |
| Baugröße | Standard |
| Nennweite | 5,9 mm |
| Dichtungsart am Einschraubzapfen | Beschichtung |
| Einbaulage | beliebig |
| Bauform | L-Form, 2-fach, parallel |
| Konstruktiver Aufbau | Push-Pull-Prinzip |
| Betriebsdruck kompletter Temperaturbereich | -0,95 bis 10 bar |
| Maritime Klassifizierung | siehe Zertifikat |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:-:-] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur | -10 bis 60 °C |
| Produktgewicht | 22 g |
| Anzahl Abgänge | 2 |
| Anzahl Zuleitungen | 1 |
| Befestigungsart | Außensechskant 9/16 |
| Pneumatischer Anschluss 1 | Außengewinde 1/4 NPT |
| Pneumatischer Anschluss 2 | für Schlauch Außen-Ø 1/4" |
| Farbe Lösering | grau |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | PBT |
| Werkstoff Lösering | POM |
| Werkstoff Schlauchdichtung | NBR |
| Werkstoff Schlauchklemmsegment | hochlegierter Stahl rostfrei |
| Gewicht | 0,028 kg |
| Hersteller | Festo |
| Hersteller-Nr. | QSYL-1/4-1/4-U |
| EAN | 4052568310660 |
| Zolltarifnummer | 74122000 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | PBT |
| Gewinde | NPT 1/4 AG |
| Nennweite DN [mm] | 5,9 |
| Baugröße BG | Standard |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Bauart | Push-Pull-Prinzip |
| Serie | QSYL |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | NPT 1/4 AG |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
