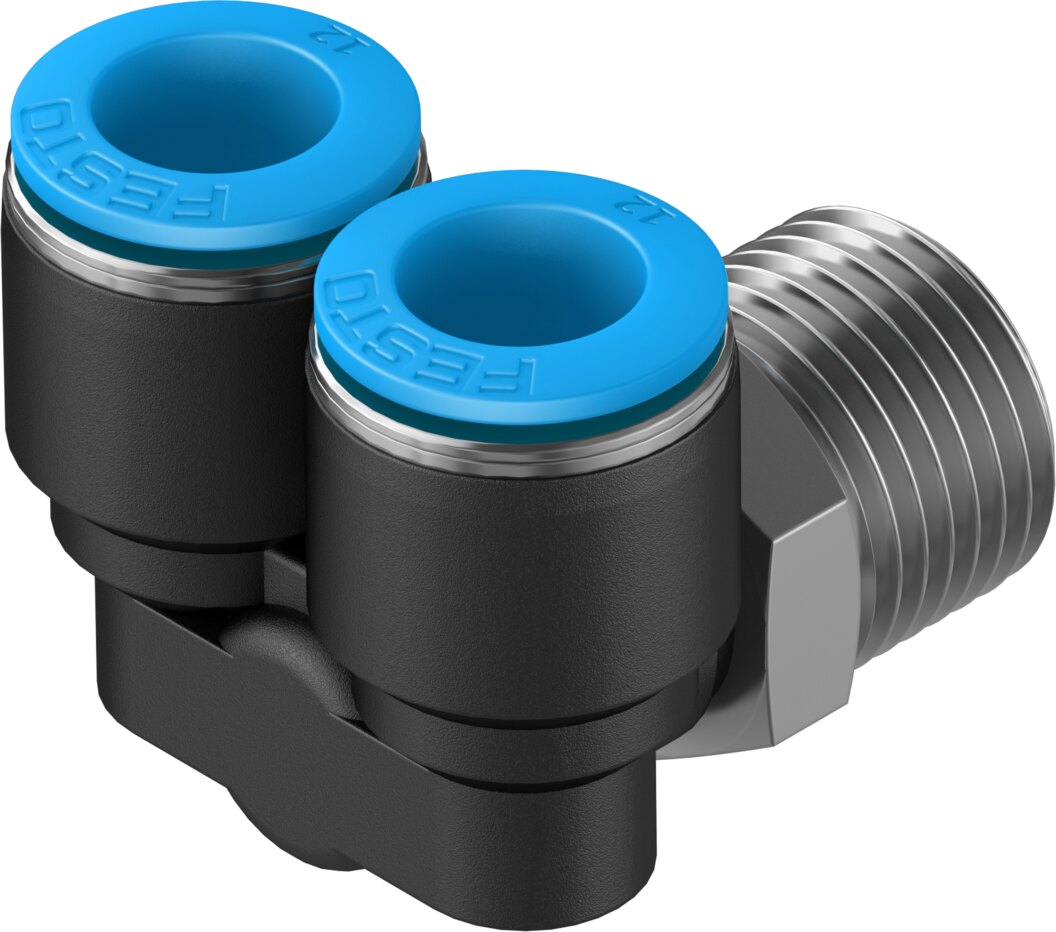

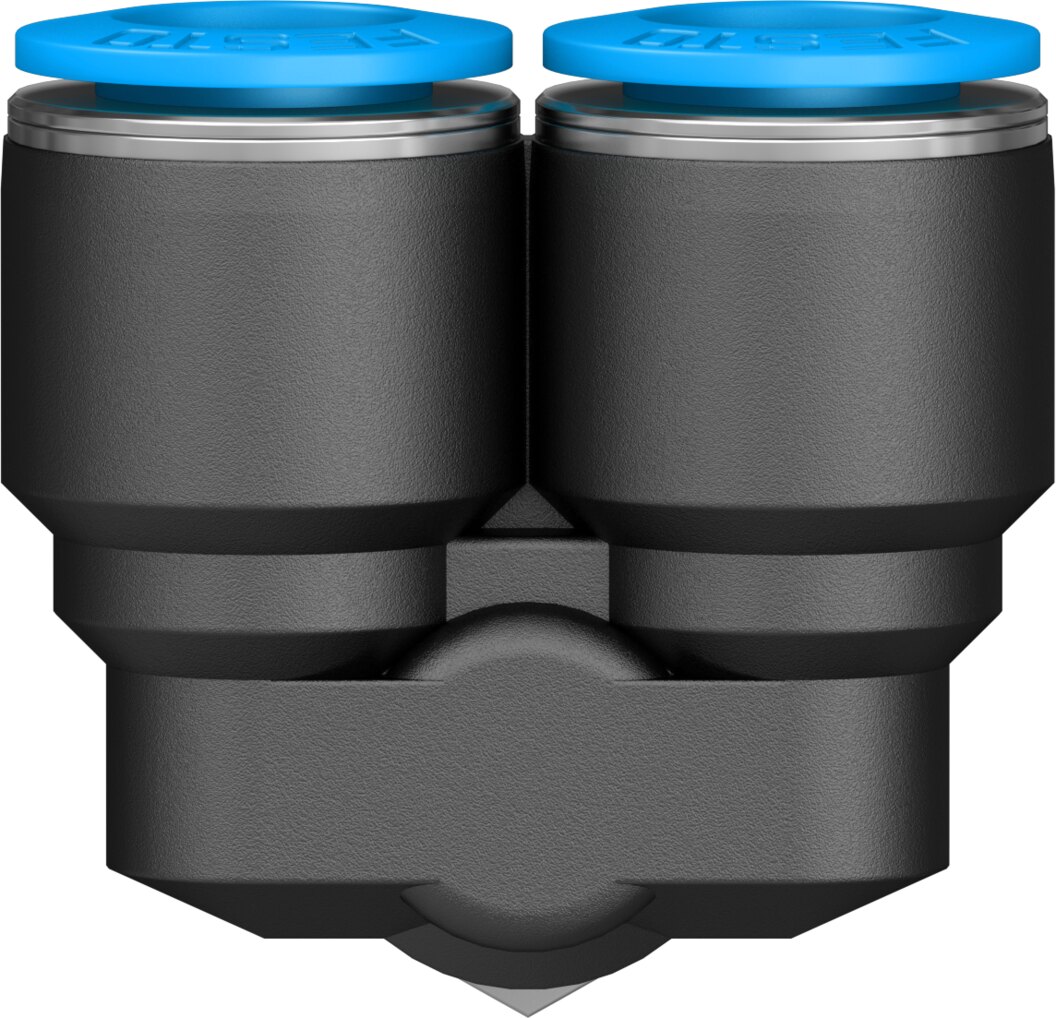

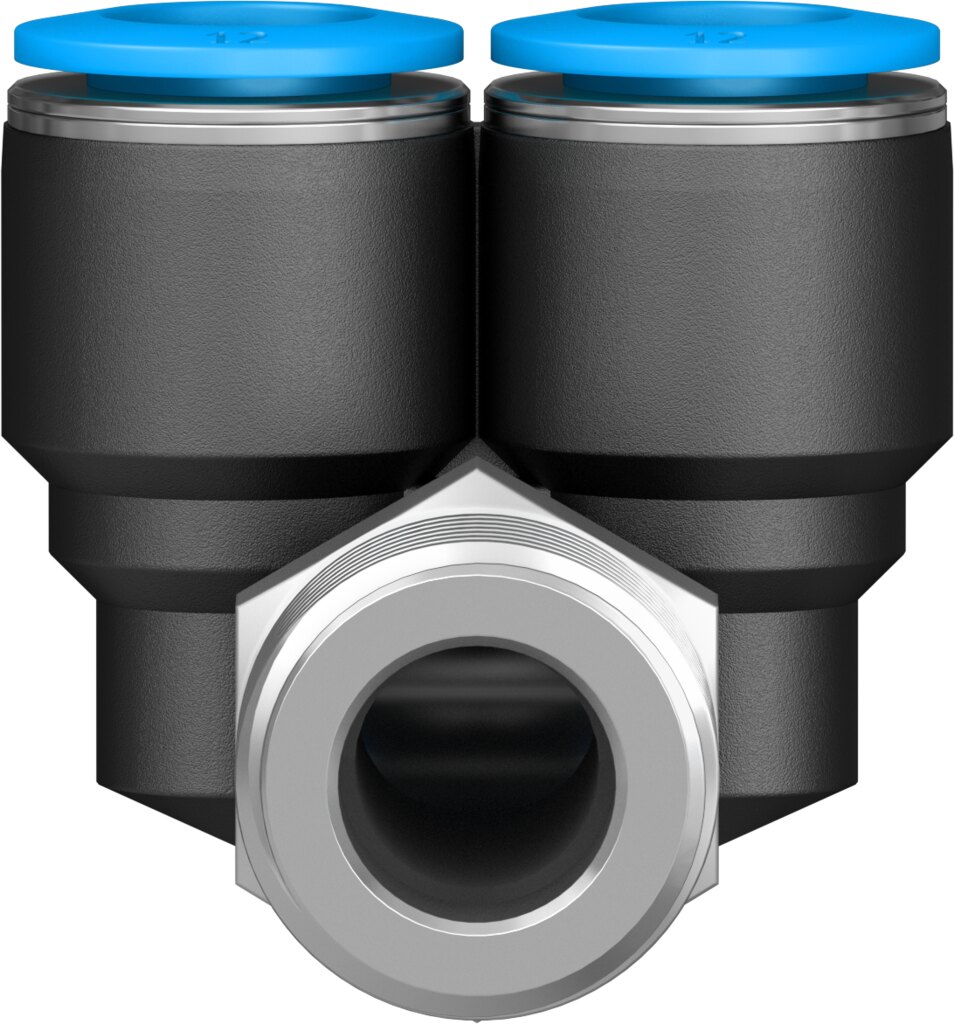

T-Steckverschraubung Außengewinde 1/2 NPT für Schlauch-Ø 1/2" QSYL-1/2-1/2-U - Festo 153793

Festo ✓ Originalprodukt Neuware

Mit der T-Steckverschraubung QSYL-1/2-1/2-U von Festo gehen von einem Außengewinde 1/2 NPT zwei Leitungen mit Schlauch-Ø 1/2" ab. Einsetzbar von -0,95 bis 10 bar und bei -10 bis 60 °C Umgebungstemperatur, also auch im Vakuum.

Netto
9,36 €
zzgl. MwSt.
11,14 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-153793
Hersteller-Nr. QSYL-1/2-1/2-U
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit der T-Steckverschraubung QSYL-1/2-1/2-U von Festo gehen von einem Außengewinde 1/2 NPT zwei Leitungen mit Schlauch-Ø 1/2" ab. Nach dem Push-Pull-Prinzip wird der Schlauch (1/2") einfach eingesteckt und über den grauen Lösering wieder gelöst.

Vorteile

  • Druck und Vakuum -0,95 bis 10 bar, damit auch für Vakuum
  • Temperaturbereich -10 bis 60 °C Umgebungstemperatur
  • Durchfluss freier Querschnitt mit Nennweite 10,8 mm
  • Halt und Dichtheit Klemmsegment aus hochlegiertem, rostfreiem Stahl, Schlauchdichtung aus NBR
  • Gewinde Einschraubzapfen mit Dichtbeschichtung, kein zusätzliches Dichtmittel nötig
  • LABS LABS-Konformität VDMA24364-B1/B2-L, relevant für Lackieranlagen

Einsatz

Spart einen separaten Verteilerblock, wenn zwei Verbraucher mit Schlauch-Ø 1/2" an derselben Leitung hängen. Zulässiges Medium: Druckluft nach ISO 8573-1:2010 [7:-:-], Nennweite 10,8 mm. Auch geölte Druckluft ist zulässig. Gehäuse aus PBT, RoHS-konform.

Technische Daten

MerkmalWert
TypQSYL-1/2-1/2-U
Festo-Teilenummer153793
BaugrößeStandard
Nennweite10,8 mm
Dichtungsart am EinschraubzapfenBeschichtung
Einbaulagebeliebig
BauformL-Form, 2-fach, parallel
Konstruktiver AufbauPush-Pull-Prinzip
Betriebsdruck kompletter Temperaturbereich-0,95 bis 10 bar
Maritime Klassifizierungsiehe Zertifikat
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Umgebungstemperatur-10 bis 60 °C
Produktgewicht75 g
Anzahl Abgänge2
Anzahl Zuleitungen1
BefestigungsartAußensechskant 7/8
Pneumatischer Anschluss 1Außengewinde 1/2 NPT
Pneumatischer Anschluss 2für Schlauch Außen-Ø 1/2"
Farbe Löseringgrau
WerkstoffhinweisRoHS konform
Werkstoff GehäusePBT
Werkstoff LöseringPOM
Werkstoff SchlauchdichtungNBR
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Gewicht0,085 kg
HerstellerFesto
Hersteller-Nr.QSYL-1/2-1/2-U
EAN4052568310752
Zolltarifnummer74122000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffPBT
GewindeNPT 1/2 AG
Nennweite DN [mm]10,8
Baugröße BGStandard
DichtmaterialNBR
MediumDruckluft
BauartPush-Pull-Prinzip
SerieQSYL
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/2 AG
Temperaturbereich-10-60 °C
Temperatur (max.)60
