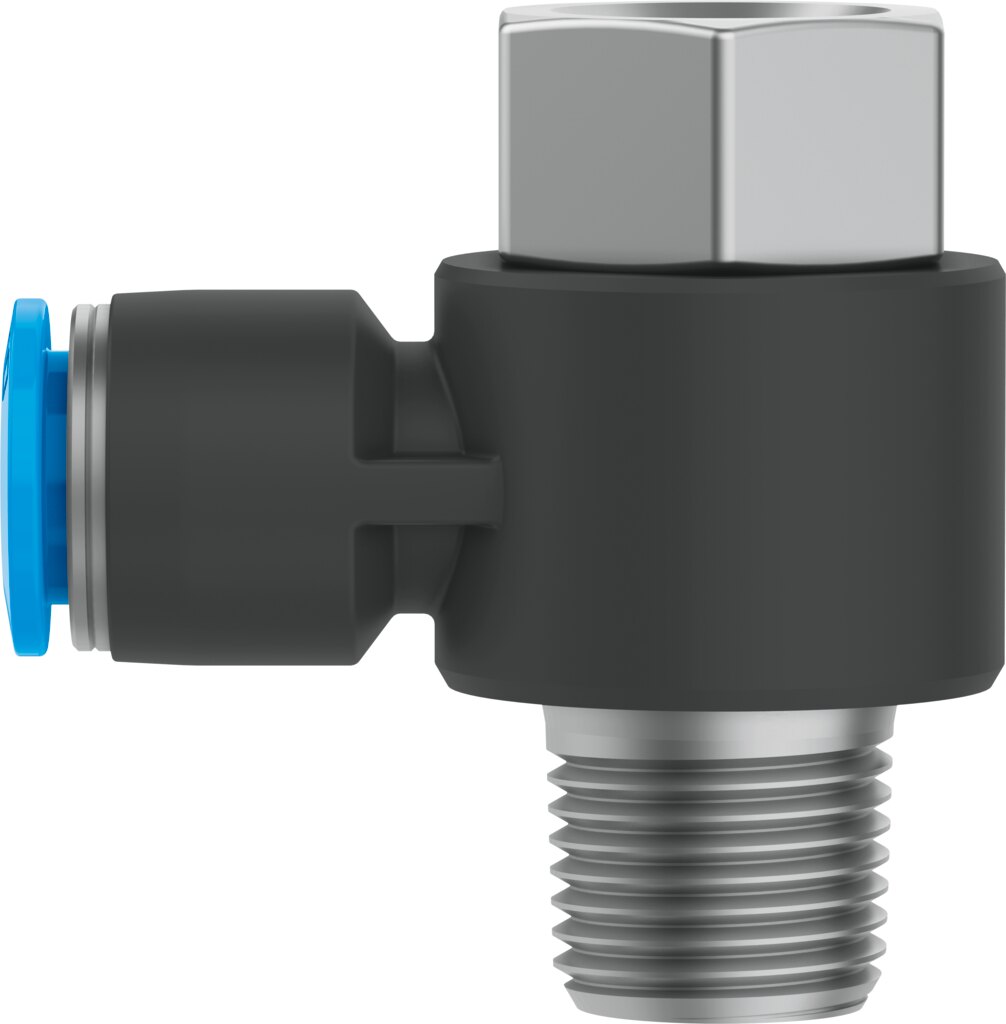

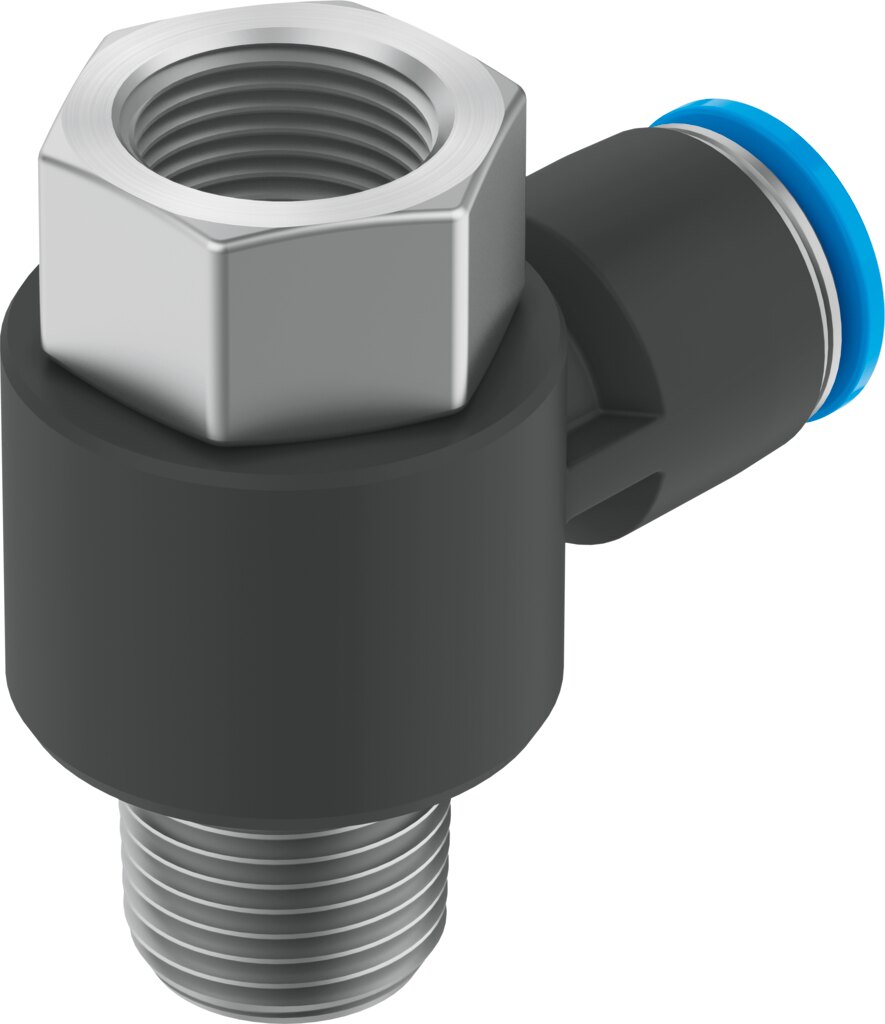

T-Steckverschraubung Außengewinde 1/8 NPT für Schlauch-Ø 5/32" QSTF-1/8-5/32-U - Festo 190823
An der T-Steckverschraubung QSTF-1/8-5/32-U von Festo sitzen neben dem Außengewinde 1/8 NPT ein Steckanschluss für Schlauch-Ø 5/32" und ein weiteres Innengewinde in Längsrichtung. Mit -0,95 bis 10 bar Betriebsdruck eignet sie sich auch für Vakuumleitungen, zulässig sind -10 bis 60 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
An der T-Steckverschraubung QSTF-1/8-5/32-U von Festo sitzen neben dem Außengewinde 1/8 NPT ein Steckanschluss für Schlauch-Ø 5/32" und ein weiteres Innengewinde in Längsrichtung. Montage ohne Werkzeug: Schlauch mit 5/32" einstecken, zum Lösen den grauen Lösering drücken (Push-Pull-Prinzip).
Vorteile
- Druck und Vakuum -0,95 bis 10 bar, damit auch für Vakuum
- Temperaturbereich einsetzbar bei -10 bis 60 °C
- Durchfluss Nennweite 3 mm
- Halt und Dichtheit Klemmsegment aus hochlegiertem, rostfreiem Stahl, Schlauchdichtung aus NBR
- Gewinde Einschraubzapfen mit Dichtbeschichtung, kein zusätzliches Dichtmittel nötig
- LABS LABS-Konformität VDMA24364-B1/B2-L, relevant für Lackieranlagen
Einsatz
Das zusätzliche Innengewinde nimmt ein weiteres Bauteil mit Gewindeanschluss auf, ohne separates T-Stück. Zulässiges Medium: Druckluft nach ISO 8573-1:2010 [7:-:-], Nennweite 3 mm. Auch geölte Druckluft ist zulässig. Der Grundkörper besteht aus PBT.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | QSTF-1/8-5/32-U |
| Festo-Teilenummer | 190823 |
| Baugröße | Standard |
| Nennweite | 3 mm |
| Dichtungsart am Einschraubzapfen | Beschichtung |
| Einbaulage | beliebig |
| Bauform | L-Form, Zusatzanschluss Innengewinde längs |
| Konstruktiver Aufbau | Push-Pull-Prinzip |
| Betriebsdruck kompletter Temperaturbereich | -0,95 bis 10 bar |
| Maritime Klassifizierung | siehe Zertifikat |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:-:-] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur | -10 bis 60 °C |
| Produktgewicht | 23 g |
| Anzahl Abgänge | 2 |
| Anzahl Zuleitungen | 1 |
| Befestigungsart | Außensechskant 9/16 |
| Pneumatischer Anschluss 1 | Außengewinde 1/8 NPT |
| Pneumatischer Anschluss 2 | für Schlauch Außen-Ø 5/32" |
| Farbe Lösering | grau |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | PBT |
| Werkstoff Lösering | POM |
| Werkstoff Schlauchdichtung | NBR |
| Werkstoff Schlauchklemmsegment | hochlegierter Stahl rostfrei |
| Gewicht | 0,023 kg |
| Hersteller | Festo |
| Hersteller-Nr. | QSTF-1/8-5/32-U |
| EAN | 4052568324025 |
| Zolltarifnummer | 74122000 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | PBT |
| Gewinde | NPT 1/8 AG |
| Nennweite DN [mm] | 3 |
| Baugröße BG | Standard |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Bauart | Push-Pull-Prinzip |
| Serie | QSTF |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | NPT 1/8 AG |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
