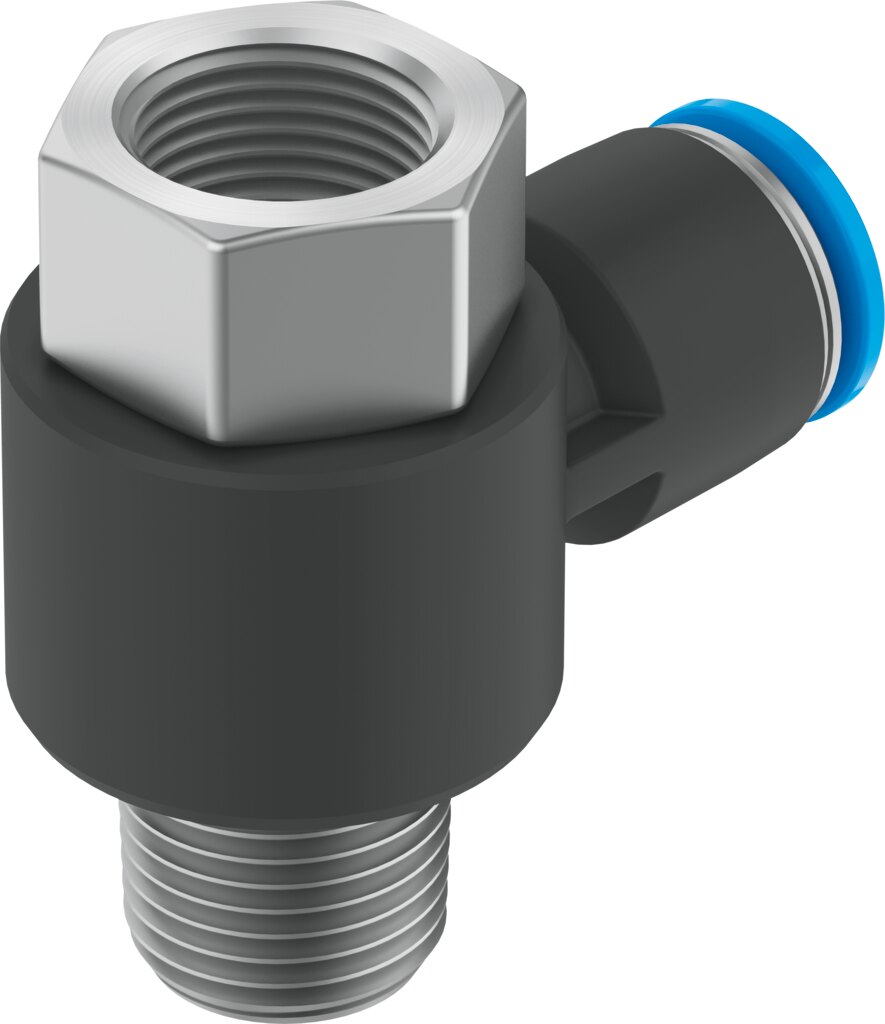

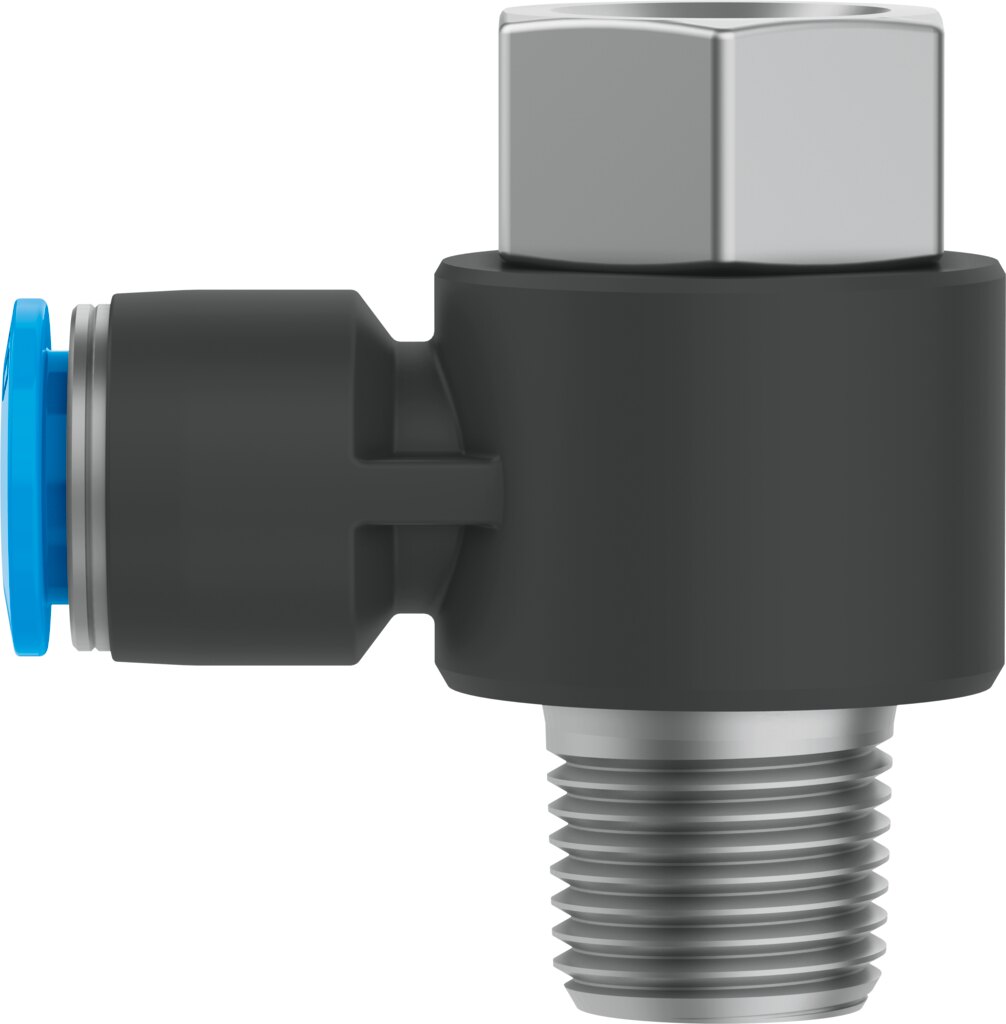

T-Steckverschraubung Außengewinde 1/4 NPT für Schlauch-Ø 3/8" QSTF-1/4-3/8-U - Festo 190829

Festo ✓ Originalprodukt Neuware

An der T-Steckverschraubung QSTF-1/4-3/8-U von Festo sitzen neben dem Außengewinde 1/4 NPT ein Steckanschluss für Schlauch-Ø 3/8" und ein weiteres Innengewinde in Längsrichtung. Der Betriebsdruck liegt bei -0,95 bis 10 bar, die Umgebungstemperatur bei -10 bis 60 °C.

Netto
7,68 €
zzgl. MwSt.
9,14 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-190829
Hersteller-Nr. QSTF-1/4-3/8-U
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

An der T-Steckverschraubung QSTF-1/4-3/8-U von Festo sitzen neben dem Außengewinde 1/4 NPT ein Steckanschluss für Schlauch-Ø 3/8" und ein weiteres Innengewinde in Längsrichtung. Montage ohne Werkzeug: Schlauch mit 3/8" einstecken, zum Lösen den grauen Lösering drücken (Push-Pull-Prinzip).

Vorteile

  • Druck und Vakuum -0,95 bis 10 bar, damit auch für Vakuum
  • Temperaturbereich einsetzbar bei -10 bis 60 °C
  • Durchfluss Nennweite 6,5 mm
  • Halt und Dichtheit Klemmsegment aus hochlegiertem, rostfreiem Stahl, Schlauchdichtung aus NBR
  • Gewinde Einschraubzapfen mit Dichtbeschichtung, kein zusätzliches Dichtmittel nötig
  • LABS LABS-Konformität VDMA24364-B1/B2-L, relevant für Lackieranlagen

Einsatz

Das zusätzliche Innengewinde nimmt ein weiteres Bauteil mit Gewindeanschluss auf, ohne separates T-Stück. Zulässiges Medium: Druckluft nach ISO 8573-1:2010 [7:-:-], Nennweite 6,5 mm. Geölter Betrieb ist möglich. Der Grundkörper besteht aus PBT.

Technische Daten

MerkmalWert
TypQSTF-1/4-3/8-U
Festo-Teilenummer190829
BaugrößeStandard
Nennweite6,5 mm
Dichtungsart am EinschraubzapfenBeschichtung
Einbaulagebeliebig
BauformL-Form, Zusatzanschluss Innengewinde längs
Konstruktiver AufbauPush-Pull-Prinzip
Betriebsdruck kompletter Temperaturbereich-0,95 bis 10 bar
Maritime Klassifizierungsiehe Zertifikat
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Umgebungstemperatur-10 bis 60 °C
Produktgewicht43 g
Anzahl Abgänge2
Anzahl Zuleitungen1
BefestigungsartAußensechskant 11/16
Pneumatischer Anschluss 1Außengewinde 1/4 NPT
Pneumatischer Anschluss 2für Schlauch Außen-Ø 3/8"
Farbe Löseringgrau
WerkstoffhinweisRoHS konform
Werkstoff GehäusePBT
Werkstoff LöseringPOM
Werkstoff SchlauchdichtungNBR
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Gewicht0,045 kg
HerstellerFesto
Hersteller-Nr.QSTF-1/4-3/8-U
EAN4052568324087
Zolltarifnummer74122000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffPBT
GewindeNPT 1/4 AG
Nennweite DN [mm]6,5
Baugröße BGStandard
DichtmaterialNBR
MediumDruckluft
BauartPush-Pull-Prinzip
SerieQSTF
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/4 AG
Temperaturbereich-10-60 °C
Temperatur (max.)60
