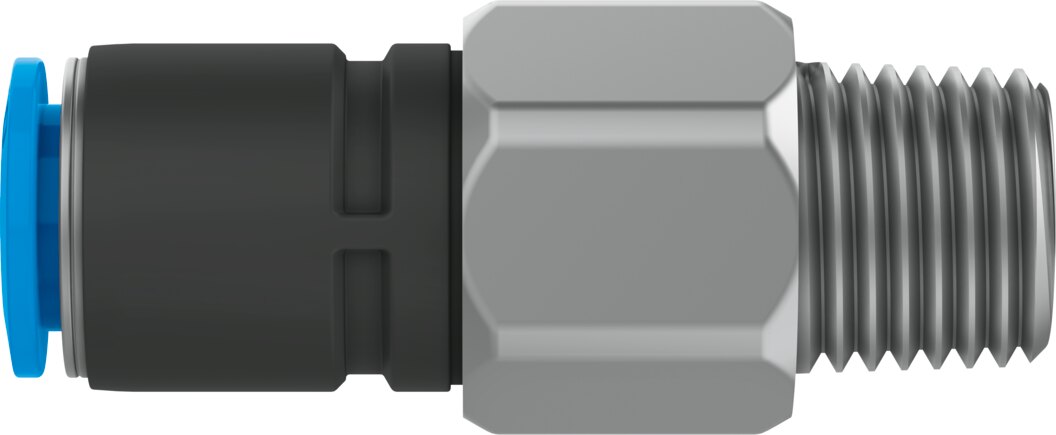

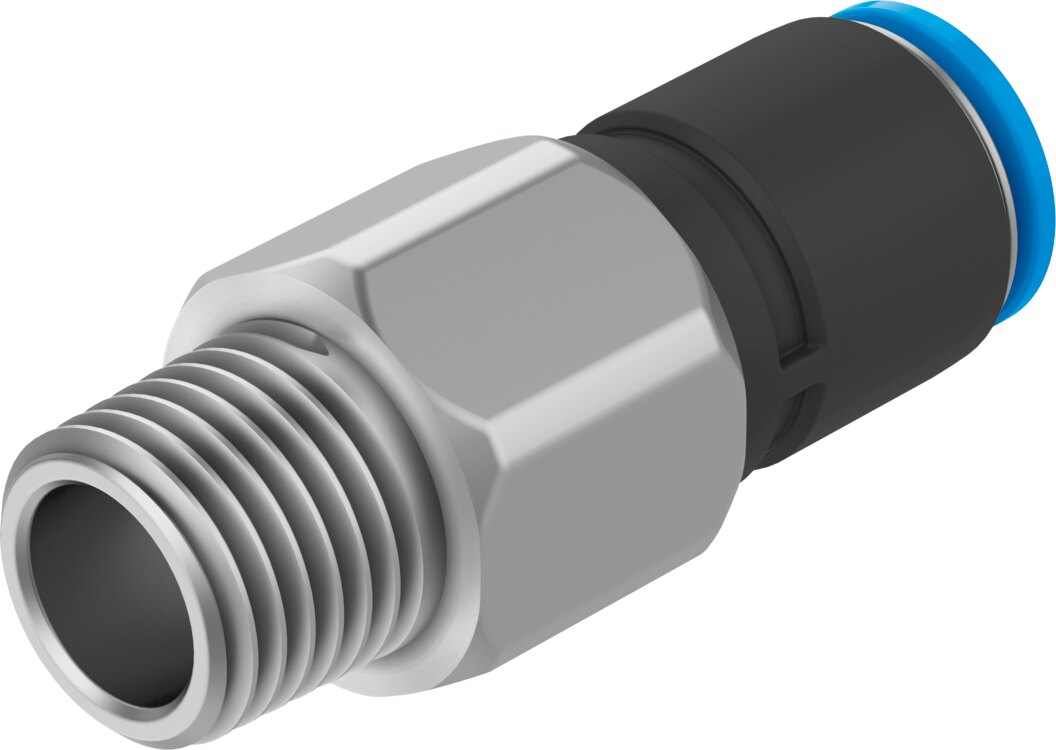

Rotations-Steckverschraubung 1/8 NPT auf Schlauch-Ø 1/4" QSR-1/8-1/4-U - Festo 153954
Mit der Rotations-Steckverschraubung QSR-1/8-1/4-U geht ein Schlauch mit Außen-Ø 1/4" ohne Werkzeug auf ein Gewinde 1/8 NPT. Zulässig sind -0,95 bis 10 bar bei -10 bis 60 °C Umgebungstemperatur. Gehäuse aus PBT, Nennweite 3,4 mm.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
-0,95 bis 10 bar Betriebsdruck im gesamten Temperaturbereich: Die Rotations-Steckverschraubung QSR-1/8-1/4-U ist für Gewinde 1/8 NPT und Schlauch-Ø 1/4" ausgelegt und wird ohne Werkzeug gesteckt. Zulässige Umgebungstemperatur -10 bis 60 °C.
Vorteile
- Betriebsdruck -0,95 bis 10 bar im gesamten Temperaturbereich
- Einschraubzapfen mit Beschichtung abgedichtet, Anziehdrehmoment max. 8 Nm
- Nennweite 3,4 mm
- Korrosionsbeständigkeitsklasse KBK 1, Schlauchklemmsegment aus rostfreiem Stahl
- Für Druckluft nach ISO 8573-1:2010 [7:-:-], geölter Betrieb möglich
- Umgebungstemperatur -10 bis 60 °C
Einsatz
Angezogen wird die QSR-1/8-1/4-U über Außensechskant 9/16. Die Einbaulage ist beliebig. Die QSR-1/8-1/4-U sitzt typischerweise im 1/8 NPT-Anschluss von Ventil, Zylinder oder Verteilerleiste.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | QSR-1/8-1/4-U |
| Festo-Teilenummer | 153954 |
| Baugröße | Standard |
| Nennweite | 3,4 mm |
| Dichtungsart am Einschraubzapfen | Beschichtung |
| Einbaulage | beliebig |
| Bauform | gerade Form |
| Konstruktiver Aufbau | Push-Pull-Prinzip |
| Betriebsdruck im gesamten Temperaturbereich | -0,95 bis 10 bar |
| Maritime Klassifizierung | siehe Zertifikat |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:-:-] |
| Hinweis zum Betriebsmedium | Geölter Betrieb möglich |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur | -10 bis 60 °C |
| Maximales Anziehdrehmoment | 8 Nm |
| Befestigungsart | Außensechskant 9/16 |
| Pneumatischer Anschluss 1 | Außengewinde 1/8 NPT |
| Pneumatischer Anschluss 2 | für Schlauch Außen-Ø 1/4" |
| Farbe Lösering | grau |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | PBT |
| Werkstoff Lösering | POM |
| Werkstoff Schlauchdichtung | NBR |
| Werkstoff Schlauchklemmsegment | hochlegierter Stahl rostfrei |
| Gewicht | 19 g |
| Hersteller | Festo |
| Hersteller-Nr. | QSR-1/8-1/4-U |
| EAN | 4052568311094 |
| Zolltarifnummer | 74122000 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | PBT |
| Gewinde | NPT 1/8 |
| Nennweite DN [mm] | 3,4 |
| Baugröße BG | Standard |
| Medium | Druckluft |
| Bauart | Push-Pull-Prinzip |
| Gewindeart | Außengewinde |
| Serie | QSR |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | NPT 1/8 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
