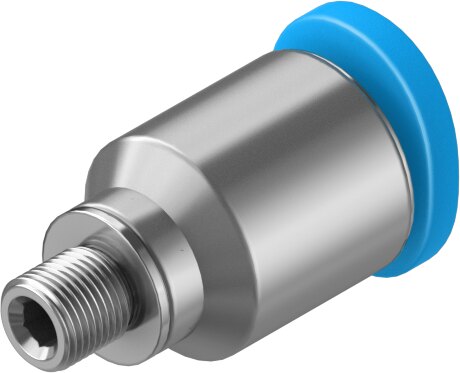

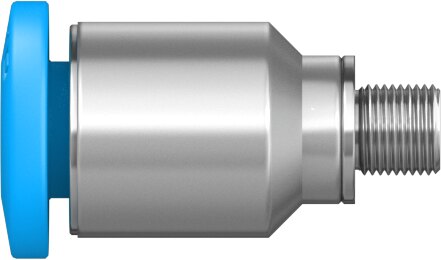

Steckverschraubung M3 auf Schlauch-Ø 5/32" QSM-M3-5/32-I-U-M - Festo 130592

Festo ✓ Originalprodukt Neuware

In ein Gewinde M3 geschraubt, nimmt die Steckverschraubung QSM-M3-5/32-I-U-M von Festo einen Schlauch mit 5/32" Außen-Ø im Push-Pull-Prinzip auf. Druckbereich -0,95 bis 10 bar, Umgebungstemperatur 0 bis 60 °C. Gehäuse aus rostfreiem hochlegiertem Stahl, Nennweite 1,499 mm.

Netto
6,23 €
zzgl. MwSt.
7,41 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-130592
Hersteller-Nr. QSM-M3-5/32-I-U-M
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Im Push-Pull-Prinzip gesteckt, hält die Steckverschraubung QSM-M3-5/32-I-U-M -0,95 bis 10 bar im gesamten Temperaturbereich und ist für Gewinde M3 und Schlauch-Ø 5/32" ausgelegt. Zulässige Umgebungstemperatur 0 bis 60 °C.

Vorteile

  • Betriebsdruck -0,95 bis 10 bar im gesamten Temperaturbereich
  • Für Druckluft nach ISO 8573-1:2010 [7:-:-], geölter Betrieb möglich
  • Umgebungstemperatur 0 bis 60 °C
  • Korrosionsbeständigkeitsklasse KBK 1, Schlauchklemmsegment aus rostfreiem Stahl
  • LABS-Konformität VDMA24364-B1/B2-L
  • Einschraubzapfen mit Dichtring abgedichtet, Nenn-Anziehdrehmoment 0,48 Nm ± 55 %

Einsatz

Baugröße Mini, passend für Schlauch-Ø 5/32". Angezogen wird die QSM-M3-5/32-I-U-M über Innensechskant SW1,5. Die Einbaulage ist beliebig. Eingeschraubt in Ventile, Zylinder oder Verteiler mit M3 führt die QSM-M3-5/32-I-U-M die Druckluft in die Schlauchleitung.

Technische Daten

MerkmalWert
TypQSM-M3-5/32-I-U-M
Festo-Teilenummer130592
BaugrößeMini
Nennweite1,499 mm
Dichtungsart am EinschraubzapfenDichtring
Einbaulagebeliebig
Bauformgerade Form
Konstruktiver AufbauPush-Pull-Prinzip
Betriebsdruck im gesamten Temperaturbereich-0,95 bis 10 bar
Maritime Klassifizierungsiehe Zertifikat
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum BetriebsmediumGeölter Betrieb möglich
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Umgebungstemperatur0 bis 60 °C
Nenn-Anziehdrehmoment0,48 Nm
Toleranz zum Nenn-Anziehdrehmoment± 55 %
BefestigungsartInnensechskant SW1,5
Pneumatischer Anschluss 1Außengewinde M3
Pneumatischer Anschluss 2für Schlauch Außen-Ø 5/32"
Farbe Löseringgrau
WerkstoffhinweisRoHS konform
Werkstoff Gehäusehochlegierter Stahl rostfrei
Werkstoff LöseringPOM
Werkstoff SchlauchdichtungNBR
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Gewicht2,3 g
HerstellerFesto
Hersteller-Nr.QSM-M3-5/32-I-U-M
EAN4052568309534
Zolltarifnummer74122000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeM3
Baugröße BGMini
MediumDruckluft
BauartPush-Pull-Prinzip
GewindeartAußengewinde
SerieQSM
Betriebsdruck max [bar]10
Pneumatischer AnschlussM3
Temperaturbereich0-60 °C
Temperatur (max.)60
