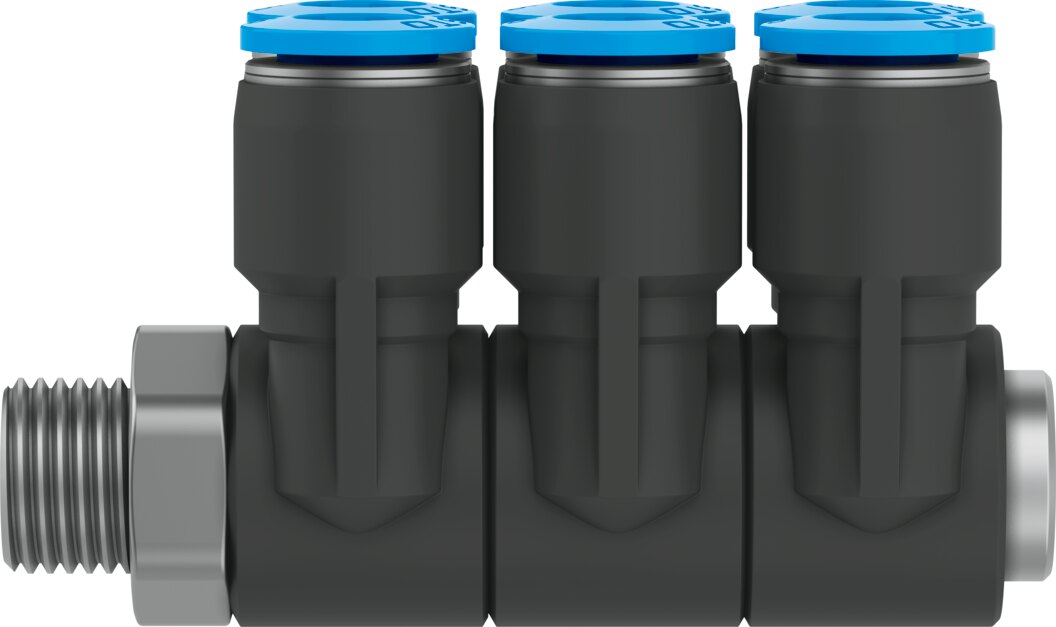

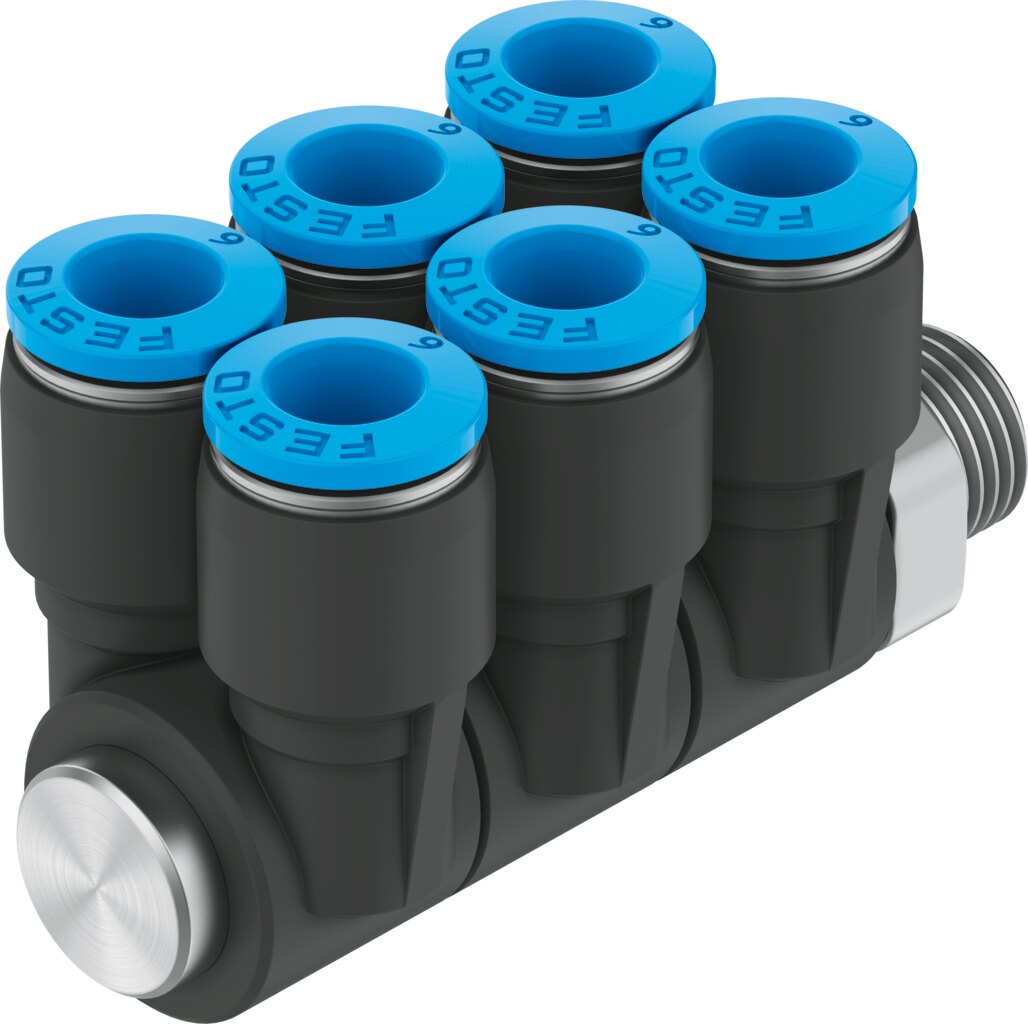

Mehrfachverteiler mit 6 Abgängen, Außengewinde 3/8 NPT auf Schlauch-Ø 1/2 Zoll QSLV6-3/8-1/2-U - Festo 190810
Der Mehrfachverteiler QSLV6-3/8-1/2-U macht aus einem Gewindeanschluss 6 Schlauchabgänge, ohne zusätzliche Verschraubungen. Eingang Außengewinde 3/8 NPT, Ausgänge Schlauch-Außen-Ø 1/2 Zoll. Werkstoffe: Einschraubzapfen aus vernickeltem Messing, Gehäuse aus PBT, Lösering aus POM.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der Mehrfachverteiler QSLV6-3/8-1/2-U macht aus einem Gewindeanschluss 6 Schlauchabgänge, ohne zusätzliche Verschraubungen. Einsetzbar vom Vakuum (-0,95 bar) bis 10 bar Betriebsdruck.
Vorteile im Einsatz
- 6 Abgänge für Schlauch-Außen-Ø 1/2 Zoll aus einem Anschluss
- Steckanschlüsse nach dem Push-Pull-Prinzip, Schlauch einstecken und per Lösering wieder lösen
- Betriebsdruck -0,95 bis 10 bar, vakuumtauglich
- Nennweite 6,3 mm
- Umgebungstemperatur -10 bis 60 °C
- Gehäuse aus PBT
Einsatz
Für kompakte Pneumatikaufbauten, in denen eine Zuleitung mehrere Verbraucher versorgt.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | QSLV6-3/8-1/2-U |
| Festo-Teilenummer | 190810 |
| Produktart | Mehrfachverteiler |
| Baugröße | Standard |
| Nennweite | 6,3 mm |
| Dichtungsart am Einschraubzapfen | Beschichtung |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Push-Pull-Prinzip |
| Betriebsdruck im gesamten Temperaturbereich | -0,95 bis 10 bar |
| Maritime Klassifizierung | siehe Zertifikat |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:-:-] |
| Hinweis zum Betriebsmedium | Geölter Betrieb möglich |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur | -10 bis 60 °C |
| Maximales Anziehdrehmoment | 24 Nm |
| Anzahl Abgänge | 6 |
| Anzahl Zuleitungen | 1 |
| Pneumatischer Anschluss 1 | Außengewinde 3/8 NPT |
| Pneumatischer Anschluss 2 | für Schlauch-Außen-Ø 1/2 Zoll |
| Farbe Lösering | grau |
| Werkstoff Einschraubzapfen | Messing vernickelt |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | PBT |
| Werkstoff Lösering | POM |
| Werkstoff Schlauchdichtung | NBR |
| Werkstoff Schlauchklemmsegment | hochlegierter Stahl rostfrei |
| Gewicht | 0,22 kg |
| Hersteller | Festo |
| Hersteller-Nr. | QSLV6-3/8-1/2-U |
| EAN | 4052568323998 |
| Zolltarifnummer | 74122000 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | PBT |
| Gewinde | NPT 3/8 AG |
| Nennweite DN [mm] | 6,3 |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Gewindeart | Außengewinde |
| Serie | QSLV |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | NPT 3/8 AG |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
