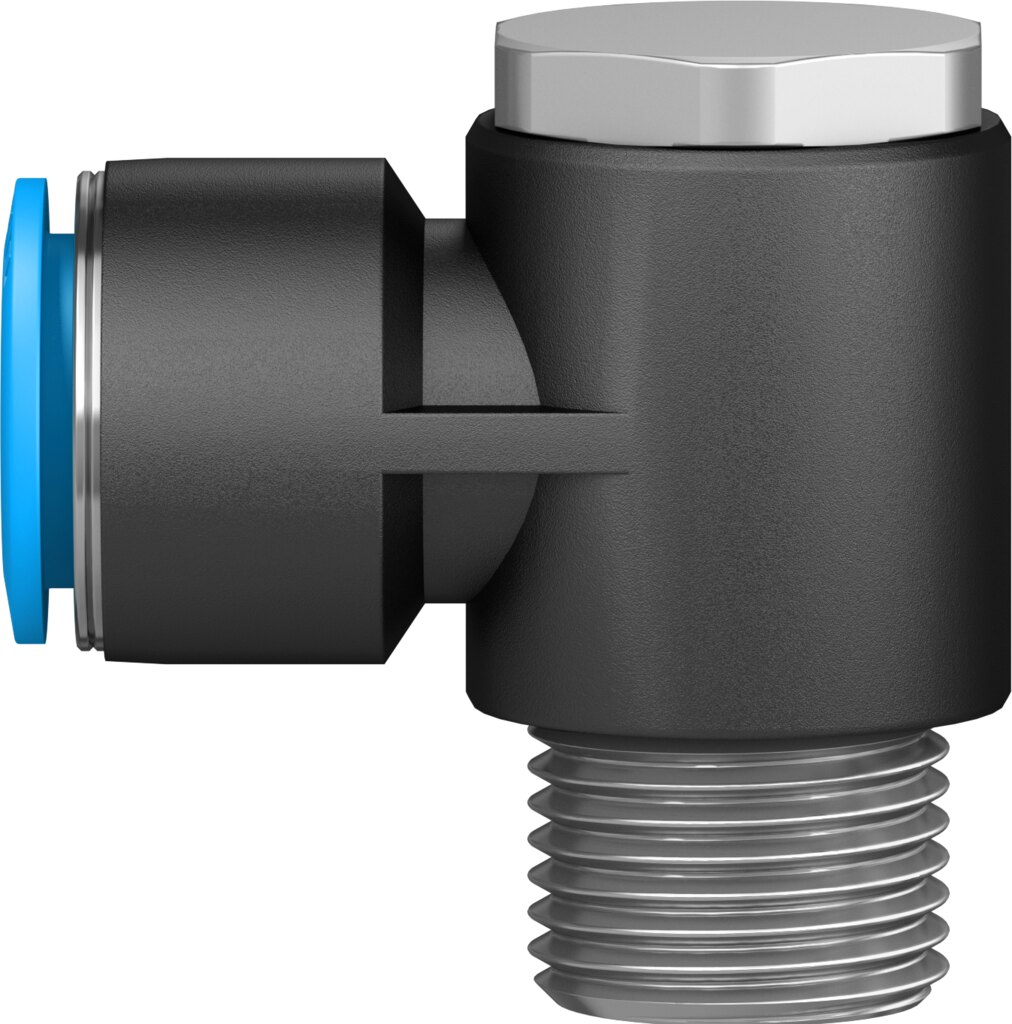

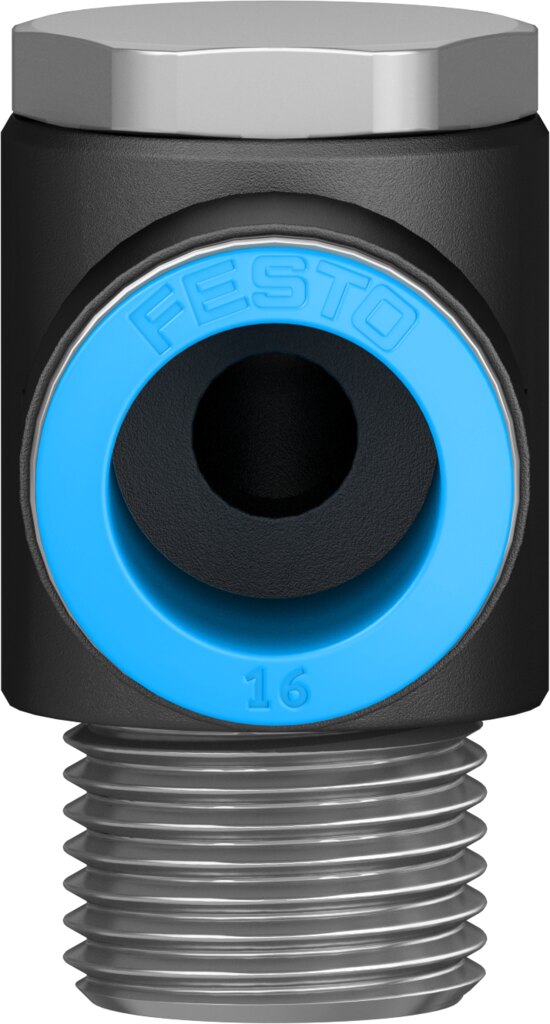

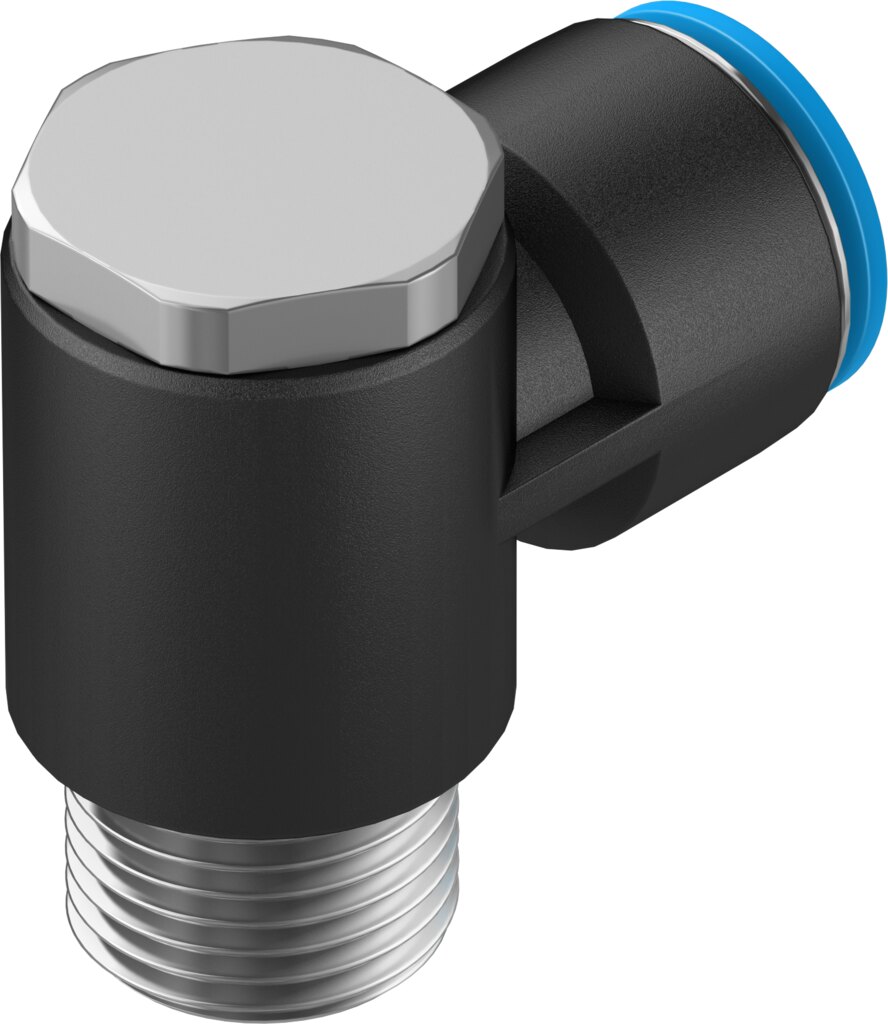

L-Steckverschraubung Außengewinde 1/2 NPT für Schlauch-Ø 5/8" QSLV-1/2-5/8-U - Festo 190752

Festo ✓ Originalprodukt Neuware

Mit der L-Steckverschraubung QSLV-1/2-5/8-U von Festo wird der Schlauch (Schlauch-Ø 5/8") am Außengewinde 1/2 NPT rechtwinklig weggeführt. Mit -0,95 bis 10 bar Betriebsdruck eignet sie sich auch für Vakuumleitungen, zulässig sind -10 bis 60 °C.

Netto
16,85 €
zzgl. MwSt.
20,05 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-190752
Hersteller-Nr. QSLV-1/2-5/8-U
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit der L-Steckverschraubung QSLV-1/2-5/8-U von Festo wird der Schlauch (Schlauch-Ø 5/8") am Außengewinde 1/2 NPT rechtwinklig weggeführt. Der 5/8"-Schlauch rastet beim Einstecken ein und lässt sich über den grauen Lösering wieder abziehen.

Vorteile

  • Druck und Vakuum -0,95 bis 10 bar, damit auch für Vakuum
  • Temperaturbereich zulässig von -10 bis 60 °C
  • Durchfluss Nennweite 8 mm
  • Halt und Dichtheit Klemmsegment aus hochlegiertem, rostfreiem Stahl, Schlauchdichtung aus NBR
  • Gewinde Einschraubzapfen mit Dichtbeschichtung, kein zusätzliches Dichtmittel nötig
  • LABS LABS-Konformität VDMA24364-B1/B2-L, relevant für Lackieranlagen

Einsatz

Die 90°-Führung entlastet den Schlauch (Schlauch-Ø 5/8") bei knappen Einbauverhältnissen an Zylindern und Ventilen. Zulässiges Medium: Druckluft nach ISO 8573-1:2010 [7:-:-], Nennweite 8 mm. Geölter Betrieb ist möglich. Gehäuse aus PBT, RoHS-konform.

Technische Daten

MerkmalWert
TypQSLV-1/2-5/8-U
Festo-Teilenummer190752
BaugrößeStandard
Nennweite8 mm
Dichtungsart am EinschraubzapfenBeschichtung
Einbaulagebeliebig
BauformL-Form
Konstruktiver AufbauPush-Pull-Prinzip
Betriebsdruck kompletter Temperaturbereich-0,95 bis 10 bar
Maritime Klassifizierungsiehe Zertifikat
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Umgebungstemperatur-10 bis 60 °C
Produktgewicht109 g
BefestigungsartHohlschraube mit Außensechskant
Pneumatischer Anschluss 1Außengewinde 1/2 NPT
Pneumatischer Anschluss 2für Schlauch Außen-Ø 5/8"
Farbe Löseringgrau
WerkstoffhinweisRoHS konform
Werkstoff GehäusePBT
Werkstoff LöseringPOM
Werkstoff SchlauchdichtungNBR
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Gewicht0,021 kg
HerstellerFesto
Hersteller-Nr.QSLV-1/2-5/8-U
EAN4052568323417
Zolltarifnummer74122000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffPBT
GewindeNPT 1/2 AG
Nennweite DN [mm]8
Baugröße BGStandard
DichtmaterialNBR
MediumDruckluft
BauartPush-Pull-Prinzip
SerieQSLV
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/2 AG
Temperaturbereich-10-60 °C
Temperatur (max.)60
