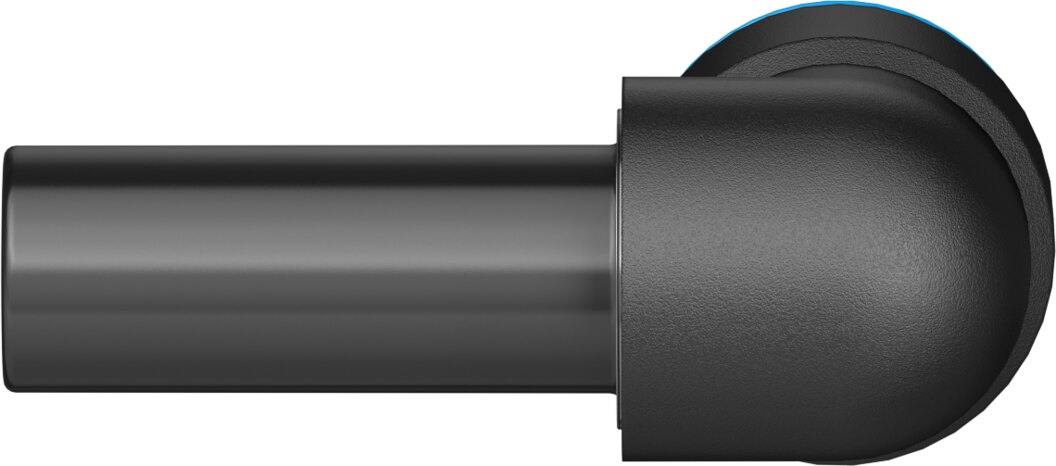

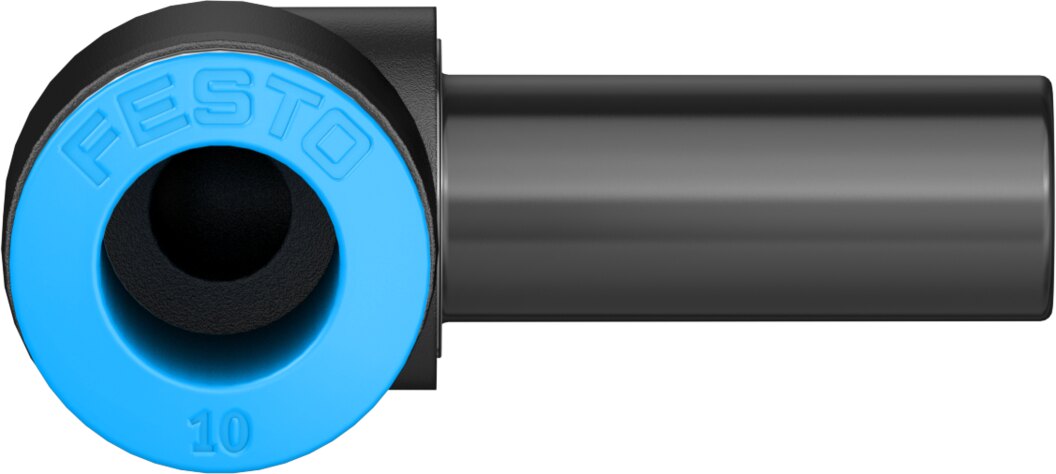

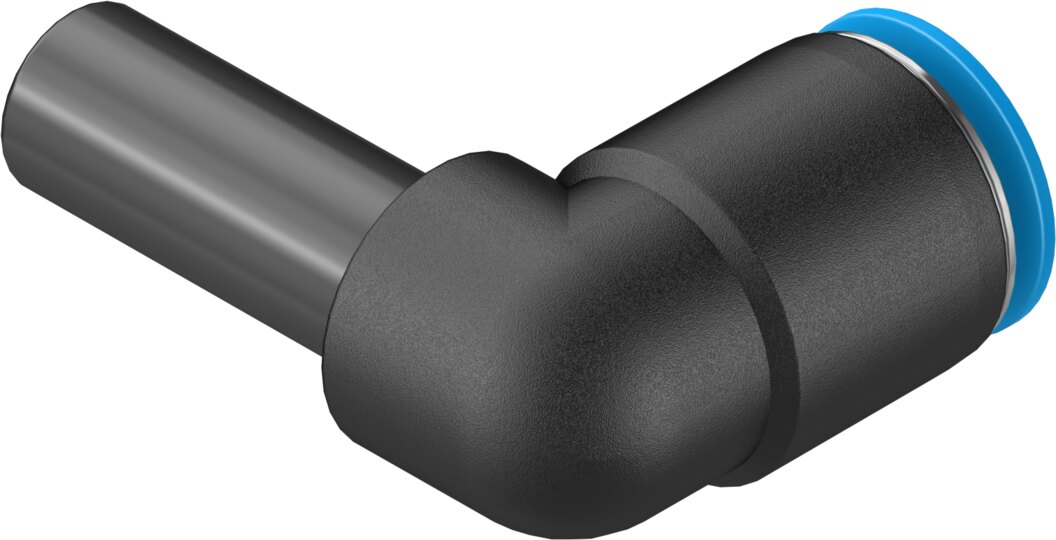

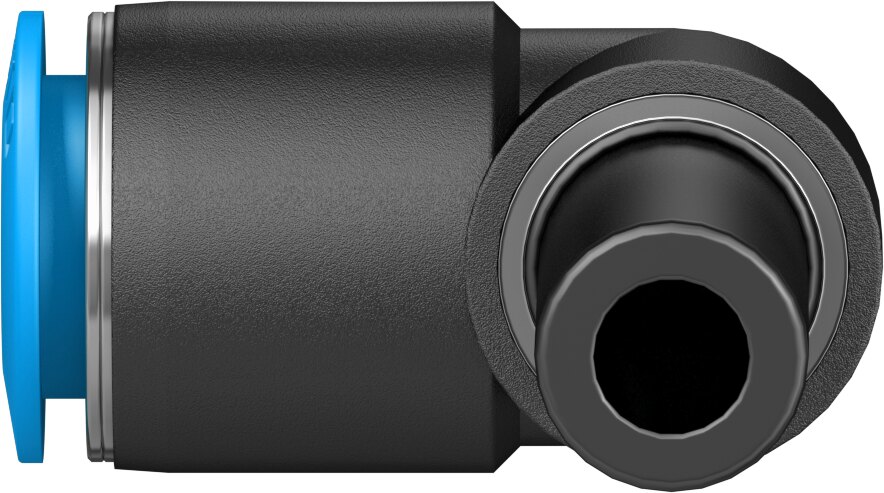

L-Steckverbindung mit Steckhülse Ø 5/16" für Schlauch-Ø 5/16" QSL-5/16H-U - Festo 153655
Die L-Steckverbindung QSL-5/16H-U von Festo wird mit der Steckhülse Ø 5/16" in einen vorhandenen Steckanschluss gesteckt und führt rechtwinklig auf einen Schlauch mit Außen-Ø 5/16". Einsetzbar von -0,95 bis 10 bar und bei -10 bis 60 °C Umgebungstemperatur, also auch im Vakuum.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die L-Steckverbindung QSL-5/16H-U von Festo wird mit der Steckhülse Ø 5/16" in einen vorhandenen Steckanschluss gesteckt und führt rechtwinklig auf einen Schlauch mit Außen-Ø 5/16". Nach dem Push-Pull-Prinzip wird der Schlauch (5/16") einfach eingesteckt und über den grauen Lösering wieder gelöst.
Vorteile
- Druck und Vakuum -0,95 bis 10 bar, damit auch für Vakuum
- Temperaturbereich -10 bis 60 °C Umgebungstemperatur
- Durchfluss freier Querschnitt mit Nennweite 4,7 mm
- Halt und Dichtheit Klemmsegment aus hochlegiertem, rostfreiem Stahl, Schlauchdichtung aus NBR
- LABS LABS-Konformität VDMA24364-B1/B2-L, relevant für Lackieranlagen
Einsatz
Gut geeignet bei engem Bauraum, weil der Schlauch (Schlauch-Ø 5/16") ohne Biegeradius abgeht. Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:-:-], die Nennweite beträgt 4,7 mm. Geölter Betrieb ist möglich. Der Grundkörper besteht aus PBT.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | QSL-5/16H-U |
| Festo-Teilenummer | 153655 |
| Baugröße | Standard |
| Nennweite | 4,7 mm |
| Einbaulage | beliebig |
| Bauform | L-Form |
| Konstruktiver Aufbau | Push-Pull-Prinzip |
| Betriebsdruck kompletter Temperaturbereich | -0,95 bis 10 bar |
| Maritime Klassifizierung | siehe Zertifikat |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:-:-] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur | -10 bis 60 °C |
| Produktgewicht | 5,7 g |
| Pneumatischer Anschluss 1 | Steckhülse Ø 5/16" |
| Pneumatischer Anschluss 2 | für Schlauch Außen-Ø 5/16" |
| Farbe Lösering | grau |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | PBT |
| Werkstoff Lösering | POM |
| Werkstoff Schlauchdichtung | NBR |
| Werkstoff Schlauchklemmsegment | hochlegierter Stahl rostfrei |
| Gewicht | 0,006 kg |
| Hersteller | Festo |
| Hersteller-Nr. | QSL-5/16H-U |
| EAN | 4052568310424 |
| Zolltarifnummer | 74122000 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | PBT |
| Nennweite DN [mm] | 4,7 |
| Baugröße BG | Standard |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Bauart | Push-Pull-Prinzip |
| Serie | QSL |
| Betriebsdruck max [bar] | 10 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
