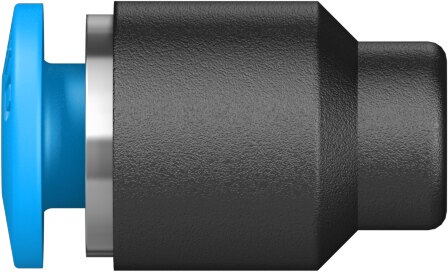

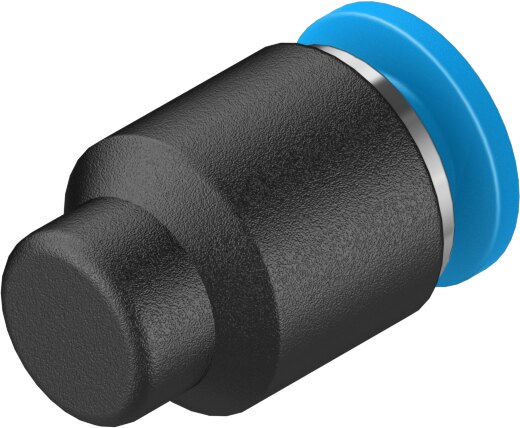

Steckkappe für Schlauch-Ø 5/32", -0,95 bis 10 bar QSC-5/32-U - Festo 153828
Mit der Steckkappe QSC-5/32-U von Festo wird ein offener Schlauch mit Außen-Ø 5/32" sicher abgedichtet. Mit -0,95 bis 10 bar Betriebsdruck eignet sie sich auch für Vakuumleitungen, zulässig sind -10 bis 60 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit der Steckkappe QSC-5/32-U von Festo wird ein offener Schlauch mit Außen-Ø 5/32" sicher abgedichtet. Nach dem Push-Pull-Prinzip wird der Schlauch (5/32") einfach eingesteckt und über den grauen Lösering wieder gelöst.
Vorteile
- Druck und Vakuum -0,95 bis 10 bar, damit auch für Vakuum
- Temperaturbereich -10 bis 60 °C Umgebungstemperatur
- Durchfluss freier Querschnitt mit Nennweite 2,3 mm
- Halt und Dichtheit Klemmsegment aus hochlegiertem, rostfreiem Stahl, Schlauchdichtung aus NBR
- LABS LABS-Konformität VDMA24364-B1/B2-L, relevant für Lackieranlagen
Einsatz
Praktisch bei Inbetriebnahme, Prüfung und Umbau, um Leitungen mit Schlauch-Ø 5/32" vorübergehend zu verschließen. Zulässiges Medium: Druckluft nach ISO 8573-1:2010 [7:-:-], Nennweite 2,3 mm. Geölter Betrieb ist möglich. Gehäuse aus PBT, RoHS-konform.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | QSC-5/32-U |
| Festo-Teilenummer | 153828 |
| Baugröße | Standard |
| Nennweite | 2,3 mm |
| Schlaucheinstecktiefe | 14,9 mm |
| Einbaulage | beliebig |
| Bauform | Blindstopfen |
| Konstruktiver Aufbau | Push-Pull-Prinzip |
| Betriebsdruck kompletter Temperaturbereich | -0,95 bis 10 bar |
| Maritime Klassifizierung | siehe Zertifikat |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:-:-] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur | -10 bis 60 °C |
| Produktgewicht | 2,4 g |
| Pneumatischer Anschluss 1 | für Schlauch Außen-Ø 5/32" |
| Farbe Lösering | grau |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | PBT |
| Werkstoff Lösering | POM |
| Werkstoff Schlauchdichtung | NBR |
| Werkstoff Schlauchklemmsegment | hochlegierter Stahl rostfrei |
| Gewicht | 0,002 kg |
| Hersteller | Festo |
| Hersteller-Nr. | QSC-5/32-U |
| EAN | 4052568310998 |
| Zolltarifnummer | 39269097 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | PBT |
| Nennweite DN [mm] | 2,3 |
| Baugröße BG | Standard |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Bauart | Push-Pull-Prinzip |
| Serie | QSC |
| Betriebsdruck max [bar] | 10 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
