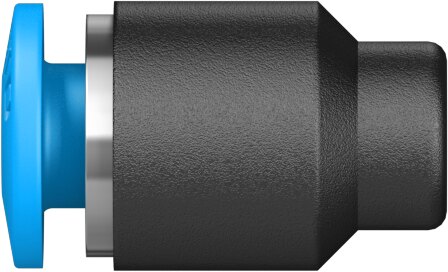

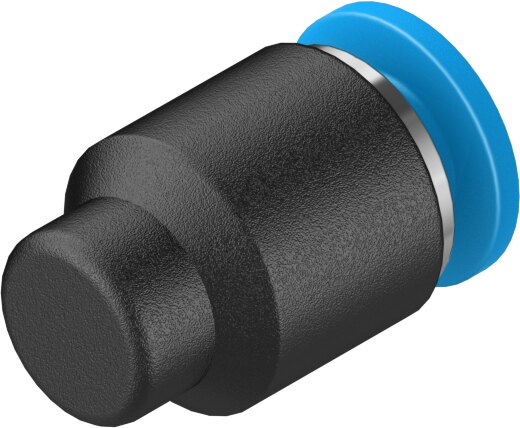

Steckkappe für Schlauch-Ø 3/16", -0,95 bis 10 bar QSC-3/16-U - Festo 153829

Festo ✓ Originalprodukt Neuware

Die Steckkappe QSC-3/16-U von Festo verschließt das Ende eines Schlauchs mit Schlauch-Ø 3/16" dicht. Einsetzbar von -0,95 bis 10 bar und bei -10 bis 60 °C Umgebungstemperatur, also auch im Vakuum. Ein Schlauch mit 3/16" Außendurchmesser wird nur eingeschoben, gelöst wird er über den grauen Lösering.

Netto
1,45 €
zzgl. MwSt.
1,73 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-153829
Hersteller-Nr. QSC-3/16-U
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Steckkappe QSC-3/16-U von Festo verschließt das Ende eines Schlauchs mit Schlauch-Ø 3/16" dicht. Ein Schlauch mit 3/16" Außendurchmesser wird nur eingeschoben, gelöst wird er über den grauen Lösering.

Vorteile

  • Druck und Vakuum -0,95 bis 10 bar, damit auch für Vakuum
  • Temperaturbereich zulässig von -10 bis 60 °C
  • Halt und Dichtheit Klemmsegment aus hochlegiertem, rostfreiem Stahl, Schlauchdichtung aus NBR
  • LABS LABS-Konformität VDMA24364-B1/B2-L, relevant für Lackieranlagen

Einsatz

Praktisch bei Inbetriebnahme, Prüfung und Umbau, um Leitungen mit Schlauch-Ø 3/16" vorübergehend zu verschließen. Zulässiges Medium: Druckluft nach ISO 8573-1:2010 [7:-:-]. Geölter Betrieb ist möglich. Der Grundkörper besteht aus PBT.

Technische Daten

MerkmalWert
TypQSC-3/16-U
Festo-Teilenummer153829
BaugrößeStandard
Schlaucheinstecktiefe17,4 mm
Einbaulagebeliebig
BauformBlindstopfen
Konstruktiver AufbauPush-Pull-Prinzip
Betriebsdruck kompletter Temperaturbereich-0,95 bis 10 bar
Maritime Klassifizierungsiehe Zertifikat
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Umgebungstemperatur-10 bis 60 °C
Produktgewicht3,4 g
Pneumatischer Anschluss 1für Schlauch Außen-Ø 3/16"
Farbe Löseringgrau
WerkstoffhinweisRoHS konform
Werkstoff GehäusePBT
Werkstoff LöseringPOM
Werkstoff SchlauchdichtungNBR
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Gewicht0,004 kg
HerstellerFesto
Hersteller-Nr.QSC-3/16-U
EAN4052568311001
Zolltarifnummer39269097
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffPBT
Baugröße BGStandard
DichtmaterialNBR
MediumDruckluft
BauartPush-Pull-Prinzip
SerieQSC
Betriebsdruck max [bar]10
Temperaturbereich-10-60 °C
Temperatur (max.)60
