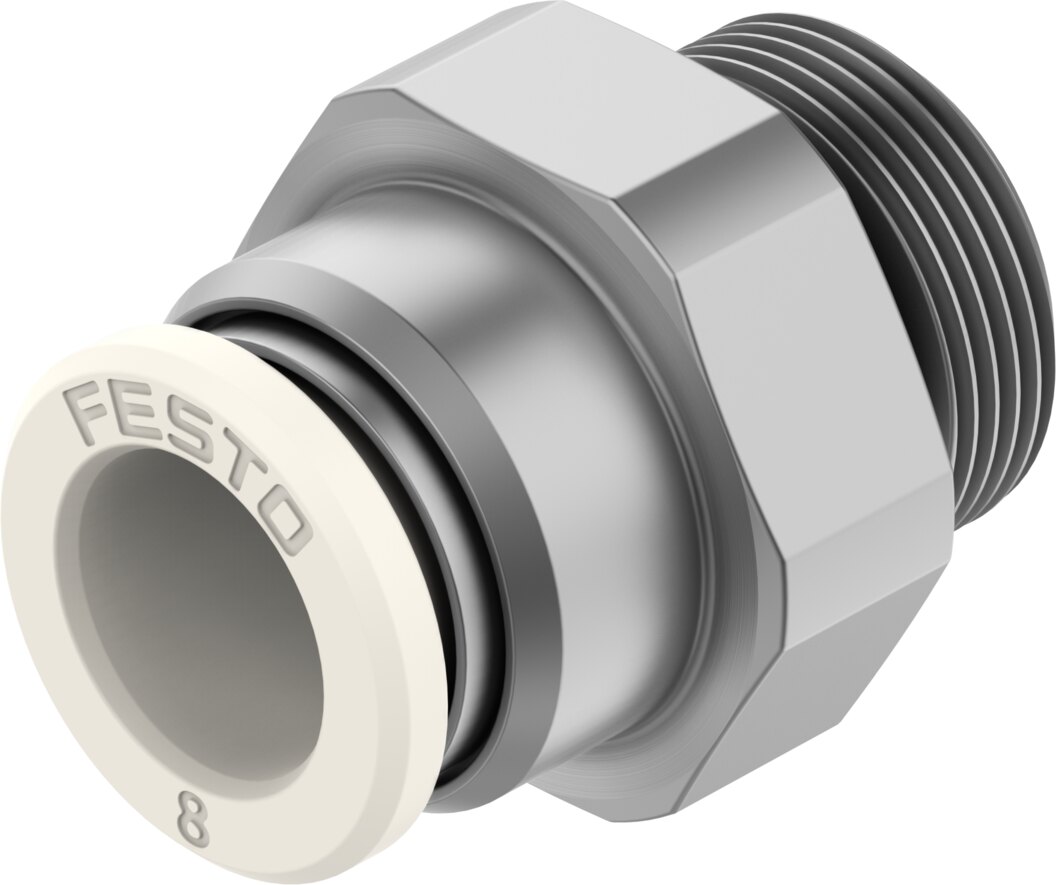

Steckverschraubung aus PBT mit Außengewinde R3/8 für Schlauch-Außen-Ø 5/16" QB-3/8-5/16-U-M - Festo 533223
Die Steckverschraubung QB-3/8-5/16-U-M schafft den Übergang vom Gewindeanschluss (Außengewinde R3/8) auf einen Schlauch mit Außen-Ø 5/16". Gefertigt aus PBT, Nennweite 7,01 mm, ausgelegt für max. 10 bar Betriebsdruck. Zulässige Umgebungstemperatur: 0 bis 60 °C. Preis je Stück.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die Steckverschraubung QB-3/8-5/16-U-M schafft den Übergang vom Gewindeanschluss (Außengewinde R3/8) auf einen Schlauch mit Außen-Ø 5/16". Nennweite 7,01 mm, Betriebsdruck max. 10 bar.
Vorteile
- Außengewinde R3/8 mit Dichtbeschichtung
- Anschluss für Schlauch-Außen-Ø 5/16"
- Nennweite 7,01 mm
- Betriebsdruck max. 10 bar
- Gehäuse aus PBT, Korrosionsbeständigkeitsklasse 1
- Umgebungstemperatur 0 bis 60 °C
Einsatz
Einsatzbeispiel QB-3/8-5/16-U-M: Druckluftanschluss über Außengewinde R3/8 an Maschinen, deren Leitungen in Zollmaßen ausgeführt sind (Außen-Ø 5/16").
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | QB-3/8-5/16-U-M |
| Festo-Teilenummer | 533223 |
| Baugröße | Standard |
| Nennweite | 7,01 mm |
| Dichtungsart am Einschraubzapfen | Beschichtung |
| Bauform | gerade Form |
| Betriebsdruck kompletter Temperaturbereich | max. 10 bar |
| Maritime Klassifizierung | siehe Zertifikat |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:-:-] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Umgebungstemperatur | 0 bis 60 °C |
| Produktgewicht | 21,688 g |
| Befestigungsart | Außensechskant SW17, Innensechskant SW6 |
| Pneumatischer Anschluss 1 | Außengewinde R3/8 |
| Pneumatischer Anschluss 2 | für Schlauch-Außen-Ø 5/16" |
| Farbe Lösering | grau |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Gehäuse | PBT |
| Werkstoff Gewindedichtung | NBR |
| Werkstoff Lösering | POM |
| Werkstoff Schlauchklemmsegment | hochlegierter Stahl rostfrei |
| Gewicht | 0,022 kg |
| Hersteller | Festo |
| Hersteller-Nr. | QB-3/8-5/16-U-M |
| EAN | 4052568340483 |
| Zolltarifnummer | 74122000 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | PBT |
| Gewinde | R 3/8 |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Gewindeart | Außengewinde |
| Schlüsselweite [mm] | 17 |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | R3/8 |
| Temperaturbereich | 0-60 °C |
| Temperatur (max.) | 60 |
