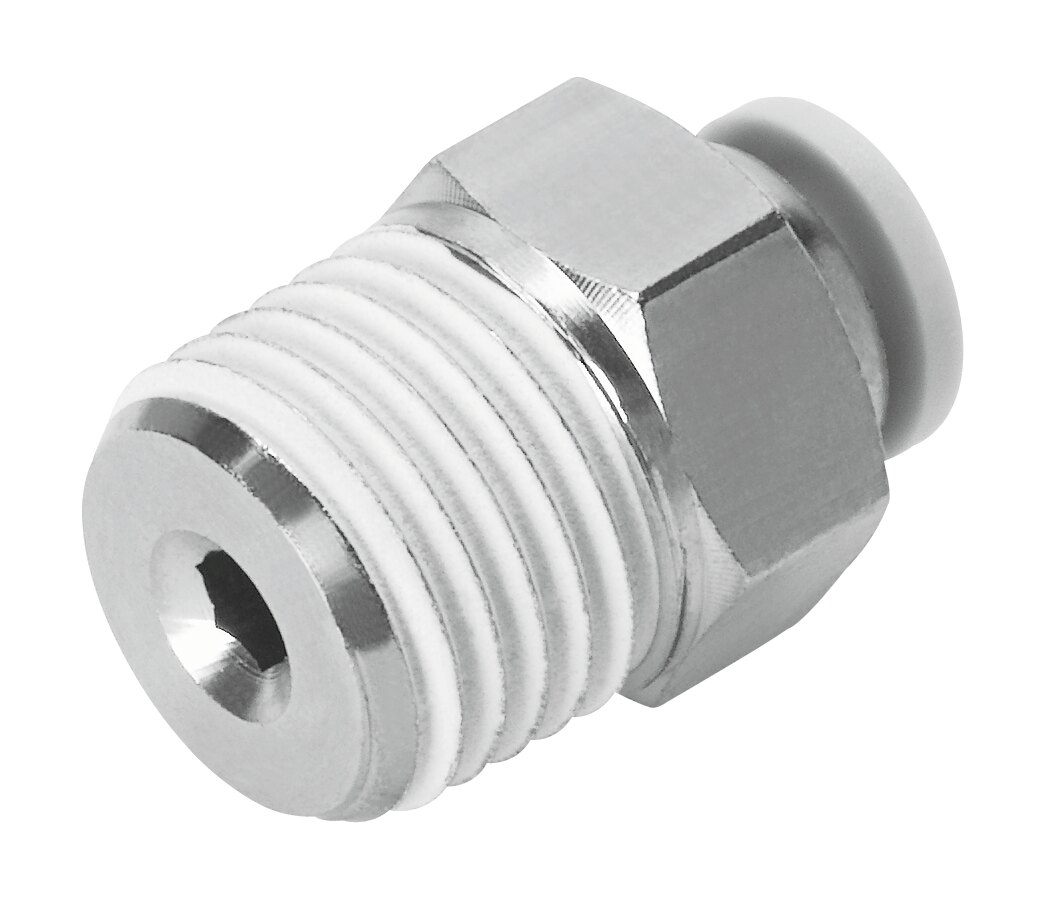

Gerade Steckverschraubung 1/8 NPT auf Schlauch-Außen-Ø 3/16", PBT QB-1/8-3/16-I-U - Festo 572315
QB-1/8-3/16-I-U ist der gerade Übergang vom Gewinde 1/8 NPT auf einen Schlauch mit Außen-Ø 3/16". Einsatzgrenzen: -0,95 bis 10 bar und 0 bis 60 °C. Der Schlauch wird eingesteckt und über den Lösering wieder freigegeben.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
QB-1/8-3/16-I-U ist der gerade Übergang vom Gewinde 1/8 NPT auf einen Schlauch mit Außen-Ø 3/16". Einsatzgrenzen: -0,95 bis 10 bar und 0 bis 60 °C.
Vorteile
- Vom Vakuum bis 10 bar Betriebsdruck -0,95 bis 10 bar im gesamten Temperaturbereich
- Umgebungstemperatur 0 bis 60 °C
- Push-Pull-Prinzip Schlauch einstecken, zum Lösen den grauen Lösering drücken
- Gehäuse aus PBTKorrosionsbeständigkeitsklasse KBK 1
- Schlauchdichtung aus NBR
- Einschraubzapfen mit Beschichtung aus PTFE
Einsatz
Typische Einsatzorte der QB-1/8-3/16-I-U sind Ventile, Zylinder und Wartungsgeräte mit Anschluss 1/8 NPT. Die QB-1/8-3/16-I-U arbeitet mit Druckluft nach ISO 8573-1:2010 [7:-:-], geölter Betrieb möglich..
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | QB-1/8-3/16-I-U |
| Festo-Teilenummer | 572315 |
| Baugröße | Standard |
| Nennweite | 3,2 mm |
| Dichtungsart am Einschraubzapfen | Beschichtung |
| Einbaulage | beliebig |
| Bauform | gerade Form |
| Konstruktiver Aufbau | Push-Pull-Prinzip |
| Betriebsdruck im gesamten Temperaturbereich | -0,95 bis 10 bar |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:-:-] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Umgebungstemperatur | 0 bis 60 °C |
| Produktgewicht | 6,804 g |
| Befestigungsart | Innensechskant 1/8 |
| Pneumatischer Anschluss 1 | Außengewinde 1/8 NPT |
| Pneumatischer Anschluss 2 | für Schlauch Außen-Ø 3/16" |
| Farbe Lösering | grau |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | PBT |
| Werkstoff Gewindedichtung | PTFE |
| Werkstoff Lösering | POM |
| Werkstoff Schlauchdichtung | NBR |
| Werkstoff Schlauchklemmsegment | hochlegierter Stahl rostfrei |
| Hersteller | Festo |
| Hersteller-Nr. | QB-1/8-3/16-I-U |
| EAN | 4052568374846 |
| Zolltarifnummer | 90330090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | PBT |
| Gewinde | NPT 1/8 |
| Nennweite DN [mm] | 3,2 |
| Baugröße BG | Standard |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Bauart | Push-Pull-Prinzip |
| Gewindeart | Außengewinde |
| Betriebsdruck max [bar] | 10 |
| Temperaturbereich | 0-60 °C |
| Temperatur (max.) | 60 |
