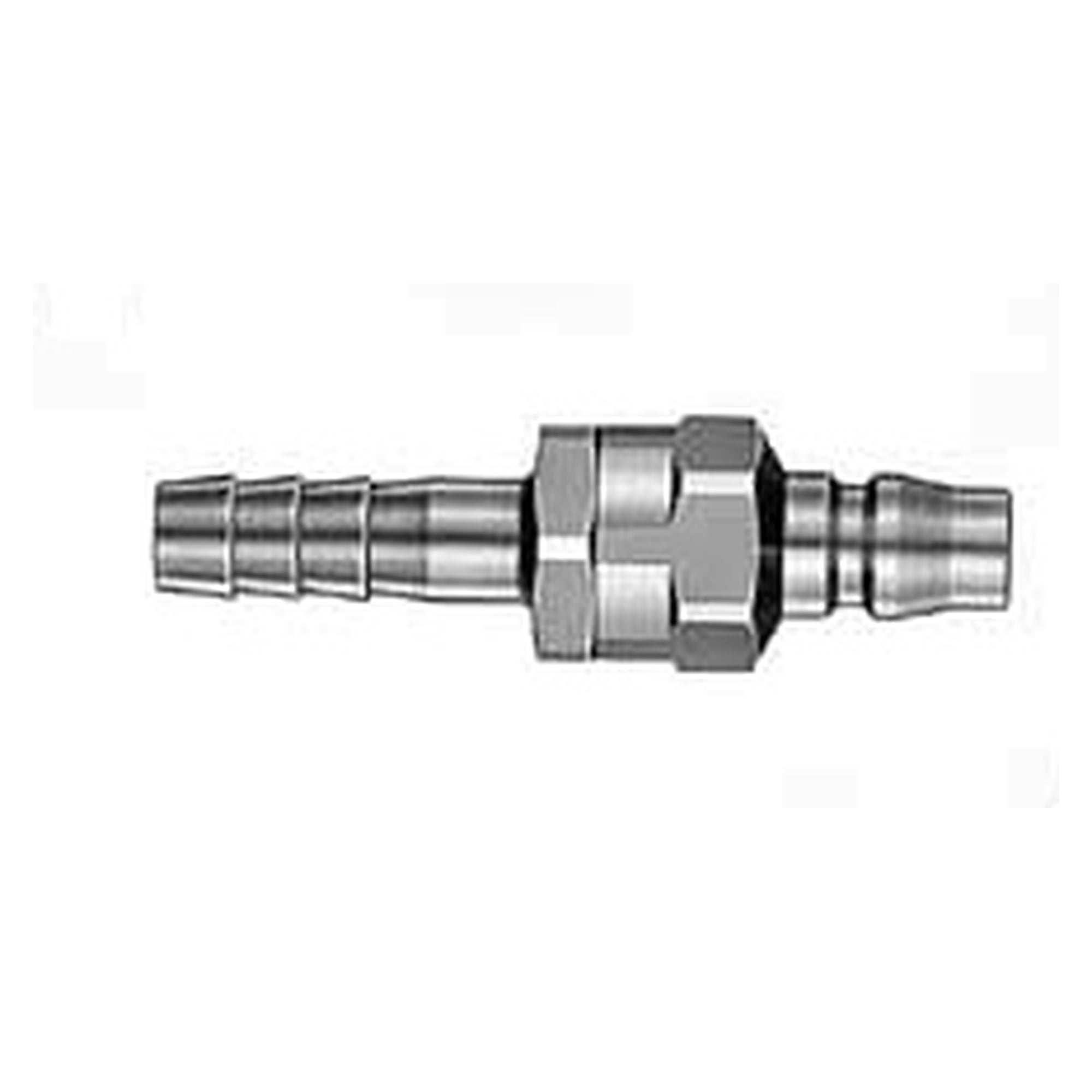

Purge-Adapter Purge Adapter PAD-3, Stahl - Nitto Kohki 599865103
Der Stecker ist das Kupplungsteil, das in die Muffe geschoben wird und den Schlauch zum Werkzeug führt. In diesem Leitungsabschnitt bleibt nach dem Trennen die Restluft stehen, die der Purge-Adapter abbaut. Der Stecker selbst wird dazu nicht verändert. Modell PAD-3, Stahl, Dichtwerkstoff NBR.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Wird eine Druckluftkupplung unter Restdruck getrennt, entweicht die Luft schlagartig und der Schlauch schlägt zurück. Der Purge-Adapter der Baureihe PAD wird an die Trennstelle gesetzt und lässt den Restdruck kontrolliert ab.
- Der Restdruck auf der Steckerseite entweicht kontrolliert, das laute Abblasen und das Zurückschlagen des Schlauchs entfallen
- Körper aus Stahl, der Adapter bleibt an einer Trennstelle mit täglichem Betrieb formstabil
- Dichtung aus Nitrilkautschuk (NBR), dem Standardwerkstoff für Druckluftleitungen
- Als Zwischenstück nachrüstbar, die vorhandene Kupplung bleibt in der Leitung
- Zwei Baugrößen PAD-2 und PAD-3 zur Anpassung an den vorhandenen Anschluss
Technische Daten laut Herstellerkatalog
| Baureihe | In-Line PURGE ADAPTER |
|---|---|
| Modell | PAD-3FM |
| Kupplungsteil | purge adapter |
| Anschlussart | Für Gewindeanschluss |
| Anschlussgröße | R 3/8 x Rc 3/8 |
| Gehäusewerkstoff | Stahl (vernickelt) |
| Dichtwerkstoff | Nitrilkautschuk (NBR), Standardwerkstoff |
| Betriebsdruck max. | 35.0 MPa {357 kgf/cm2, 350 bar, 5080 PSI} |
| Arbeitstemperatur | Nitrilkautschuk (NBR): -5 °C bis +80 °C |
| Zugelassene Medien | Hydrauliköl |
| Vakuumeignung | Für Vakuumanwendungen nicht geeignet. |
| Größenbereich | PAD-2: R 1/4. PAD-3FM: R 3/8 x Rc 3/8. PAD-4FM: R 1/2 x Rc 1/2. PAD-6FM: R 3/4 x Rc 3/4. PAD-8FM: R 1 x Rc 1. |
| Ablassanschluss, PAD-2 | Für Rohr Außendurchmesser 8 mm |
| Ablassanschluss, PAD-3FM bis PAD-8FM | Rc 1/8 (max. Anzugsmoment: 5 Nm) |
| Betriebsdruck, alle Modelle | 35.0 MPa / 357 kgf/cm2 / 350 bar / 5080 PSI |
| maximales Anzugsmoment | R 1/4: 28 {286} Nm {kgf . cm}; R 3/8 x Rc 3/8: 40 {408}; R 1/2 x Rc 1/2: 80 {816}; R 3/4 x Rc 3/4: 150 {1530}; R1 x Rc 1: 250 {2550} |
| FLOW METER FM-03-B, Gehäusewerkstoff | Messing; Messrohr (Skalenrohr) aus Polycarbonat |
| FLOW METER FM-03-B, Größe | Beidseitig Innengewinde Rc 3/8 |
| Gewicht | 0,050 kg |
| Artikelnummer | 599865103 |
| Katalogseite | C01en-b, 168 |
Abmessungen
| Modell | øD | øB | øH (WAF) | øL1 | øL2 | øL3 | øP1 | øP2 | øT1 | øT2 |
|---|---|---|---|---|---|---|---|---|---|---|
| PAD-3FM | 10 | (11) | 29 | 72.5 | (39) | 21.5 | (51) | (33.5) | R 3/8 | Rc 3/8 |
Maße in Millimeter. Werte in Klammern gelten im gekuppelten Zustand.
Zeichenerklärung: D = Außendurchmesser der Muffe; B = Durchgangsbohrung
Modelle der Baureihe In-Line PURGE ADAPTER
| Modell | Anwendung | Stahl (g) | øD | øB | øH (WAF) | øL1 | øL2 | øL3 | øP1 | øP2 | øT1 | øT2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PAD-3FM | R 3/8 x Rc 3/8 | 320 | 10 | (11) | 29 | 72.5 | (39) | 21.5 | (51) | (33.5) | R 3/8 | Rc 3/8 |
| PAD-4FM | R 1/2 x Rc 1/2 | 307 | 12.5 | (11) | 29 | 72.5 | (39) | 21.5 | (51) | (33.5) | R 1/2 | Rc 1/2 |
Alle Modelle der Baureihe aus dem Herstellerkatalog. Die Zeile des hier angebotenen Artikels ist hervorgehoben.
Funktionsprinzip
- Kann in Hydraulikleitungen eingebaut werden, um den Restdruck wirksam abzubauen.
- Kann bei schwergängigem Knopf mit einem Schraubendreher betätigt werden. Einen gewöhnlichen Schlitzschraubendreher in die Nut des Ventilhalters einsetzen und den Knopf mit Hebelwirkung drücken.
- Durch Drücken des Restdruck-Entlastungsknopfes wird der Restdruck über einen Ablassanschluss abgebaut.
- PAD-2 wird einschließlich Rohrverschraubung geliefert; die Ausführungen PAD-FM werden ohne Rohrverschraubung geliefert.
- FLOW METER: Die graduierte Skala zeigt den Kühlmitteldurchfluss als Zahlenwert an und verringert so die Streuung zwischen den Bedienern beim Einstellen der Kühlbedingungen.
- FLOW METER: Trotz der kleinen Bauform ist ein Durchflussregelventil eingebaut, sodass sich die Spritzgießbedingungen jeder Maschine frei einstellen lassen.
- FLOW METER: Die Spritzgießbedingungen sind reproduzierbar, und die Durchlaufzeit lässt sich verkürzen.
- FLOW METER: Einbau und Austausch sind einfach, da sich das Gewindeteil der T2-Seite frei nach links und rechts drehen lässt.
Baureihen im Vergleich
| Baureihe | Betriebsdruck max. | Größenbereich | Ventilbauart | Zugelassene Medien |
|---|---|---|---|---|
| HSP-DC CUPLA | 206 bar | 1/4 Zoll bis 1 Zoll (geeignete Rohrgröße 1/4 Zoll, 3/8 Zoll, 1/2 Zoll, 3/4 Zoll, 1 Zoll) | beidseitig absperrend | Hydrauliköl |
| FLATFACE CUPLA F35 | 350 bar | Gewinde 1/4 Zoll, 3/8 Zoll, 1/2 Zoll, 3/4 Zoll, 1 Zoll | beidseitig absperrend (tropfarm) | Hydrauliköl |
| FLATFACE CUPLA FF | 350 bar | 3/8 Zoll, 1/2 Zoll, 3/4 Zoll, 1 Zoll (Gewinde) | beidseitig absperrend (tropfarm) | Hydrauliköl |
| In-Line PURGE ADAPTER | 350 bar | PAD-2: R 1/4. PAD-3FM: R 3/8 x Rc 3/8. PAD-4FM: R 1/2 x Rc 1/2. PAD-6FM: R 3/4 x Rc 3/4. PAD-8FM: R 1 x Rc 1. | - | Hydrauliköl |
Der In-Line PURGE ADAPTER ist zu wählen, wenn der Restdruck einer Hydraulikleitung mit bis zu 35.0 MPa {357 kgf/cm2} vor dem Trennen der Kupplung abgebaut werden muss, denn er wird in die Leitung eingebaut und ersetzt die Kupplung nicht. Die entlüftenden Vergleichsserien dieser Gruppe, PURGE HI CUPLA mit 1.5 MPa {15 kgf/cm2} und PURGE LINE CUPLA mit 1.0 MPa {10 kgf/cm2}, sind Kupplungen des Niederdruckbereichs und erreichen dieses Druckniveau nicht. Muss die Leitung lediglich gekuppelt und abgesperrt werden, sind die einseitig absperrenden Serien wie HI CUPLA BL, NUT CUPLA oder LOCK CUPLA 200 oder die beidseitig absperrende COMPACT ZEROSPILL CUPLA die passende Wahl.
Werkstoffe und Dichtungen
| Gehäusewerkstoff |
|---|
| Stahl (vernickelt) |
| Dichtwerkstoff | Kennzeichnung | Arbeitstemperatur | Bemerkung |
|---|---|---|---|
| Nitrilkautschuk | NBR | -5 °C bis +80 °C | Standardwerkstoff |
Einsatzbereiche
- Arbeitsplätze, an denen die Schlauchleitung mehrmals täglich getrennt wird
- Bereiche, in denen das Abblasgeräusch beim Trennen die Arbeit stört
- Leitungsenden, an denen ein zurückschlagender Schlauch Personen oder Bauteile treffen kann
- Nachrüstung bestehender Kupplungsstellen ohne Umbau der Leitung
Sicherheits- und Einsatzhinweise
- Bitte geben Sie bei der Bestellung die Modellbezeichnung oder die Teilenummer an.
- Halbstandardartikel: Da diese Artikel nicht ständig am Lager sind, ist die Lieferzeit zu bestätigen.
- Nicht für Vakuumanwendungen geeignet.
- Der zulässige Temperaturbereich hängt von den Einsatzbedingungen ab.
- FLOW METER: Das Kunststoffteil (Skalenrohr) kann nicht ersetzt werden.
- FLOW METER: Das Medium muss in Pfeilrichtung strömen.
Alle technischen Angaben auf dieser Seite stammen aus dem Nitto Kohki Gesamtkatalog Quick Connect Couplings C01en-b, Seite 168. Der vollständige Katalog steht auf dieser Seite als PDF zum Download bereit.
Technische Daten
| Weight | 0.050000 |
|---|---|
| Manufacturer | Nitto Kohki |
| Hersteller-Nr | 599865103 |
| GPSR Herstellerdaten | Nitto Kohki Europe GmbH, Gottlieb-Daimler-Str. 10, DE-71144 Steinenbronn, www.nitto-kohki.eu |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Stahl |
| Anschlussgewinde | R 3/8 |
| Medientemperatur [°C] | NBR -5 ... +80 °C |
| Dichtungen | NBR |
| Bohrung (mm) | 11.000000 |
| Betriebsdruck max [bar] | 350.000000 |
