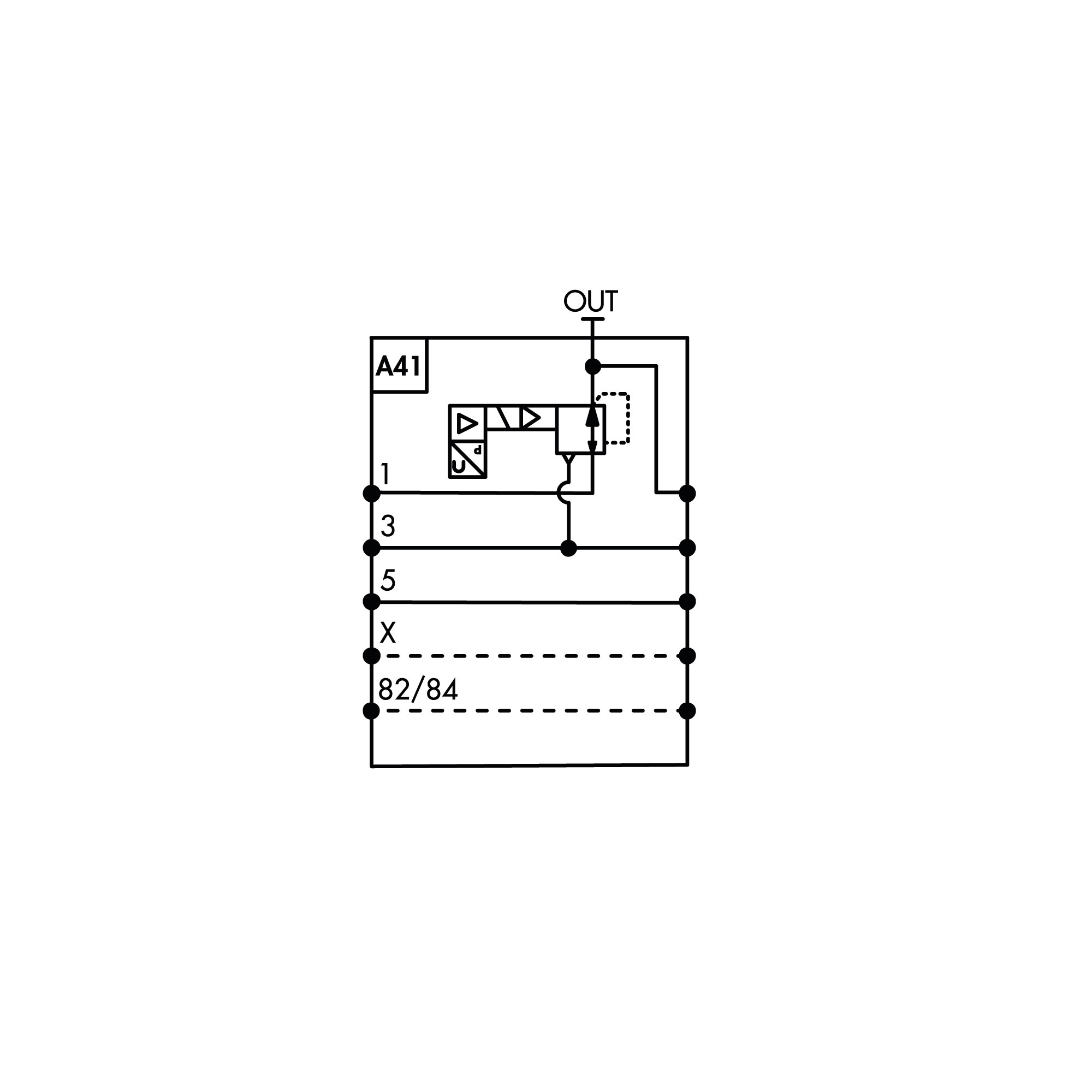

Prop.-Druckregler EB 80, Feldbus, Kanal 1 in Reihe, mit Display - Riegler 153152

Proportionaldruckregler für Ventilinsel EB 80, Feldbus, Kanal 1 in Reihe geregelt, mit Display Der EB 80 Proportionaldruckregler ermöglicht eine präzise und dynamische Druckregelung basierend auf elektrischen Steuersignalen. Das geschlossene Regelkreissystem nutzt einen Präzisionssensor und zwei Mini-Magnetventile zur kontinuierlichen Druckanpassung in Echtzeit. Der Proportionaldruckregler ist mit allen EB 80-Inseln kompatibel und unterstützt bis zu 16 Regler pro Insel - auch in Kombination mit allen verfügbaren Kommunikationsprotokollen. Für Multipol-Inseln ist er mit einem externen M12-Anschluss erhältlich und kann über analoge Signale (Volt, mA) sowie RS232-Protokoll ferngesteuert werden. In den Feldbus-Versionen sind Steuerung und Kommunikation vollständig integriert, was eine einfache und intuitive Bedienung ermöglicht. Es können auch Inseln ohne Ventile aufgebaut werden, die ausschließlich aus mehreren in Reihe geschalteten Reglern bestehen. Die Varianten ohne Display werden per Fernzugriff konfiguriert, während die Versionen mit Display und Tasten die direkte Konfiguration inklusive Anzeige von Informationen und Diagnosewerten am Gerät erlauben. Pneumatisch sind zwei Ausführungen vorhanden: Bei Geräten mit rein lokaler Regelung wird die geregelte Luft über einen Steckanschluss an der Vorderseite entnommen, während die Versorgung der nachgelagerten Module über Kanal 1 ungeregelt bleibt. Geräte, die Kanal 1 in Reihe regeln, versorgen dagegen alle darauffolgenden Module der Insel mit geregelter Luft (der Steckanschluss ist in diesem Fall ebenfalls vorhanden und funktional, allerdings mit einem Stopfen verschlossen). Bitte beachten Sie für die Feldbus-Versionen die Bedienungsanleitung des eingesetzten elektrischen Feldbus-Anschlussmoduls.

Normen und Herkunft

• Zolltarifnummer: 84818099
• Ursprungsland: IT

Über Ventilinseln

Eine Ventilinsel fasst mehrere Wegeventile, deren elektrische Ansteuerung und die gemeinsame Luftversorgung in einer Baugruppe zusammen. Statt jedes Ventil einzeln zu verdrahten und zu verschlauchen, führen ein Buskabel und eine Zuleitung an die Insel. Die Ventile schalten Durchflüsse von 200 bis 800 Nl/min bei Betriebsdrücken bis 10 bar.

Worauf es bei der Auswahl ankommt

• Zuerst die Funktion festlegen. Verfügbar sind unter anderem 5/2-Wege monostabil, 5/2-Wege bistabil als Impulsventil, 5/3-Wege mit geschlossener Mitte sowie Kombinationen aus 3/2-Wege NC und 3/2-Wege NO auf einer Scheibe.
• Der Anschluss entscheidet über den Verdrahtungsaufwand. Multipol eignet sich für überschaubare Inseln mit vorhandener Parallelverdrahtung, die Ausführung mit integriertem Profibus DP für die Anbindung an eine Feldbussteuerung.
• Die Schutzart richtet sich nach dem Einbauort. IP 65 für den Anbau direkt an der Maschine, IP 40 für den geschützten Schaltschrank.
• Der Durchfluss von 200 bis 800 Nl/min muss zum Volumen der angeschlossenen Antriebe und zur geforderten Taktzeit passen.
• Wo der Druck geregelt statt nur geschaltet wird, decken die Proportionalmodule einen Regelbereich von 0,05 bis 10 bar bei maximal 10,5 bar Eingangsdruck ab.

Typische Einsatzbereiche

• Zentrale Ventilstation für Handhabungs- und Montageanlagen mit vielen kurzen Zylinderwegen
• Dezentrale Ansteuerung direkt am Maschinenmodul in IP 65, um Schlauchlängen und Schaltzeiten zu verkürzen
• Verpackungs- und Abfülllinien, in denen Greifer, Schieber und Sauger über einen Feldbus koordiniert werden
• Anwendungen mit geregeltem Druck, etwa Anpresskräfte über die Proportionalmodule im Bereich 0,05 bis 10 bar
• Anlagen mit Vakuum- und Druckbetrieb an einer Insel über Ausführungen mit externer Steuerluft

Die Gehäuse bestehen aus Technopolymer, aus lackiertem Aluminium oder aus einer Kombination beider Werkstoffe, gedichtet wird mit NBR. Als Medium ist gefilterte, ungeölte Druckluft vorgeschrieben.
