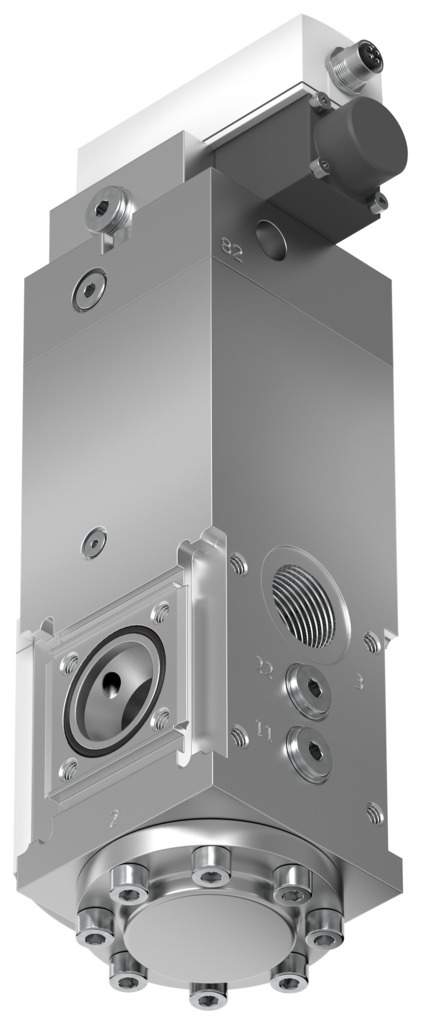

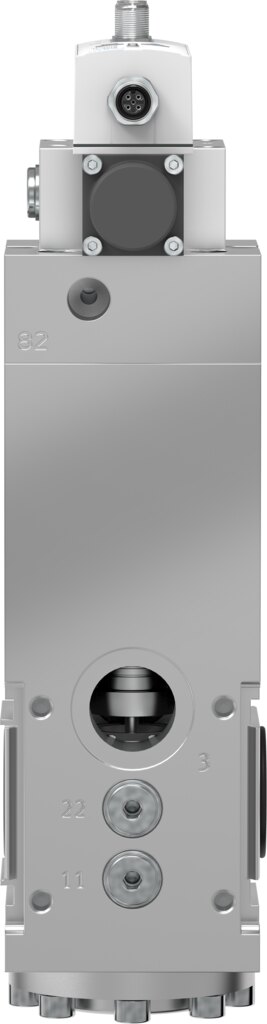

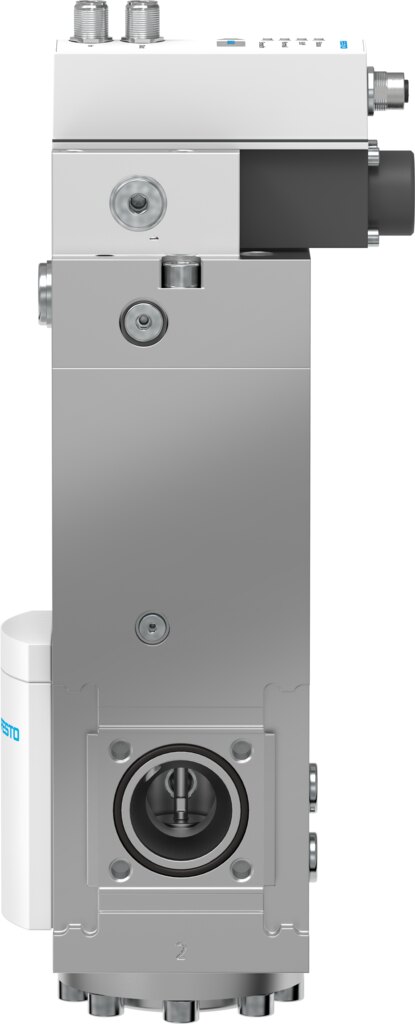

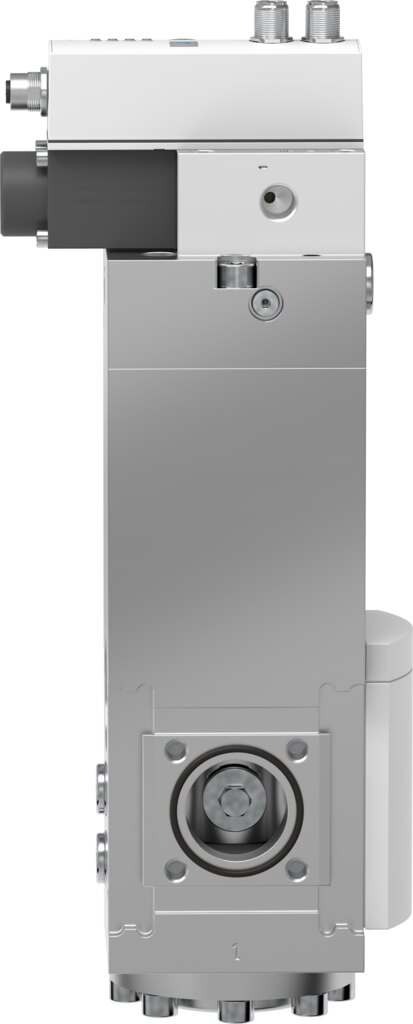

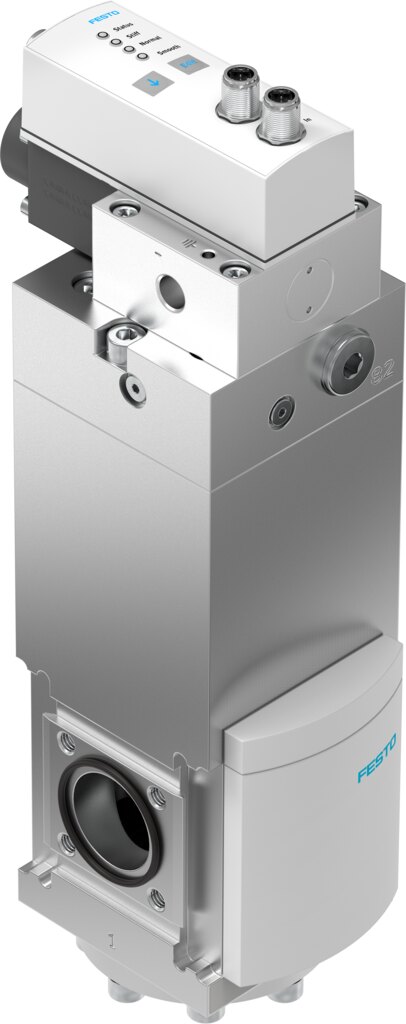

Elektrik-Druckregelventil 0,5 bis 20 bar, G1, Sollwert 0-10 V PREL-90-HP3-V1-V-20CFX-S1-4 - Festo 1709135

Festo ✓ Originalprodukt Neuware

Das Elektrik-Druckregelventil PREL-90-HP3-V1-V-20CFX-S1-4 regelt den Ausgangsdruck im Bereich 0,5 bis 20 bar nach einem analogen Sollwert 0 - 10 V. Vordruckkompensation hält den Ausgangsdruck stabil. Nennweite DN 24.

Netto
6.613,43 €
zzgl. MwSt.
7.869,98 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-1709135
Hersteller-Nr. PREL-90-HP3-V1-V-20CFX-S1-4
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Über ein analoges Signal 0 - 10 V stellt das Elektrik-Druckregelventil PREL-90-HP3-V1-V-20CFX-S1-4 den Ausgangsdruck im Bereich 0,5 bis 20 bar ein. Ebenfalls relevant: LABS-Konformität nach VDMA24364-Zone III und Korrosionsbeständigkeitsklasse KBK 2.

Vorteile

  • Vordruckkompensation hält den Ausgangsdruck stabil.
  • Nennweite DN 24.
  • Sekundärentlüftung baut Überdruck am Ausgang ab.
  • Elektrischer Anschluss Stecker, M12, 5-polig, A-codiert.
  • Betriebsdruck 0 bis 50 bar.

Einsatz

Einsatz, wenn der Druck aus der Steuerung vorgegeben werden soll, etwa bei wechselnden Anpressdrücken oder Rezepturen. Anschluss G1. Zulässiges Medium beim PREL-90-HP3-V1-V-20CFX-S1-4: Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase.

Technische Daten

TypPREL-90-HP3-V1-V-20CFX-S1-4
Festo-Teilenummer1709135
Baugröße90
Nennweite DN24
BaureiheL
Einbaulagesenkrecht
Betätigungsartelektrisch
Konstruktiver Aufbauelektrisch verstellbares Druckregelventil
ReglerfunktionAusgangsdruck konstant, mit Vordruckkompensation, mit Sekundärentlüftung
Betriebsdruck0 bis 50 bar
Druckregelbereich0,5 bis 20 bar
Nennbetriebsspannung DC24 V
Signalbereich Analoger Ausgang0 - 10 V
Signalbereich Analoger Eingang0 - 10 V
Soll-/Ist-WerteSpannungstyp 0 - 10 V
ZulassungSpecial Equipment Type Test Certification
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Lagertemperatur-10 bis 60 °C
Lebensmitteltauglichkeitsiehe erweiterte Werkstoffinformation
Mediumstemperatur5 bis 50 °C
Umgebungstemperatur5 bis 50 °C
Produktgewicht6100 g
Elektrischer Anschluss INStecker, M12, 5-polig, A-codiert
Elektrischer Anschluss OUTStecker, M12, 5-polig, A-codiert
Befestigungsartan Wartungseinheit, mit Zubehör
Pneumatischer Anschluss 1G1
Pneumatischer Anschluss 11G1/4
Pneumatischer Anschluss 2G1
Pneumatischer Anschluss 22G1/4
Pneumatischer Anschluss 3G1
Pneumatischer Anschluss 82G3/8
Werkstoff-HinweisRoHS konform
Werkstoff Deckel untenAluminium, eloxiert
Werkstoff FederFederstahl
Werkstoff GehäuseAluminium, eloxiert
Gewicht6 kg
HerstellerFesto
Hersteller-Nr.PREL-90-HP3-V1-V-20CFX-S1-4
EAN4052568263966
Zolltarifnummer84811099
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1
Nennweite DN [mm]24
Regelbereich max. [bar]20
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft, neutrale Gase
Druckregelbereich [bar]0,5 bis 20
Medientemperatur [°C]5 bis 50
Betriebsspannung24 V DC
Betriebsdruck max [bar]50
Pneumatischer AnschlussG1
Temperatur (max.)50
