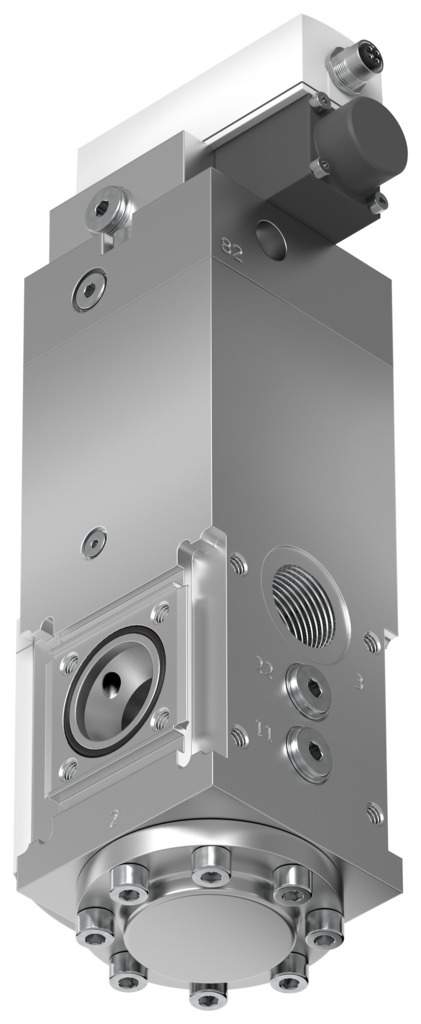

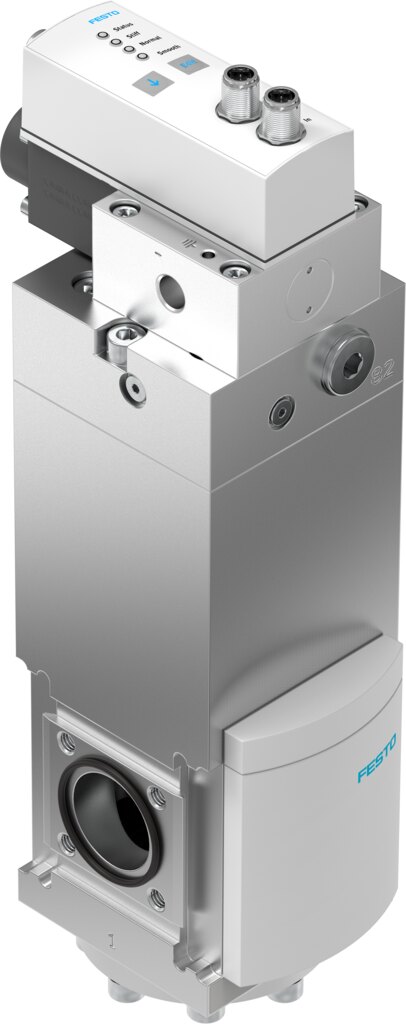

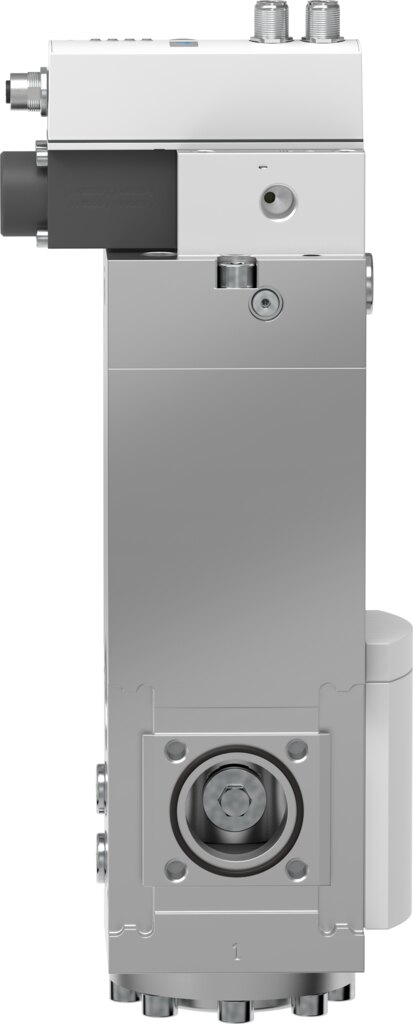

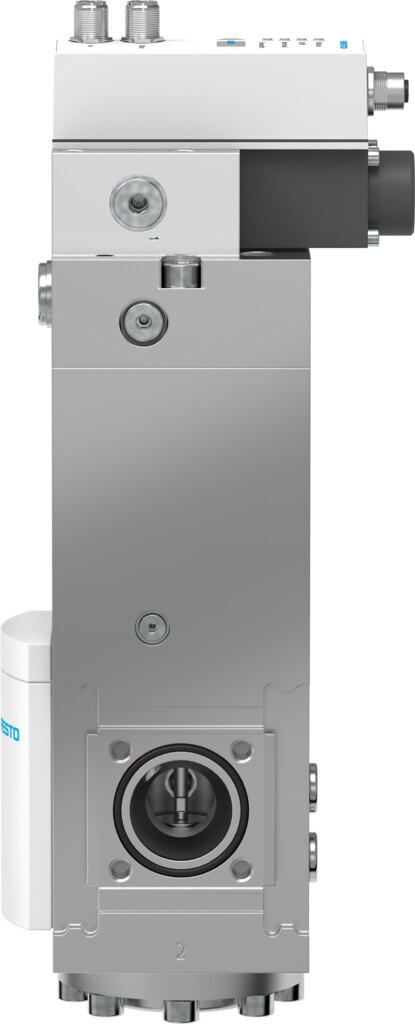

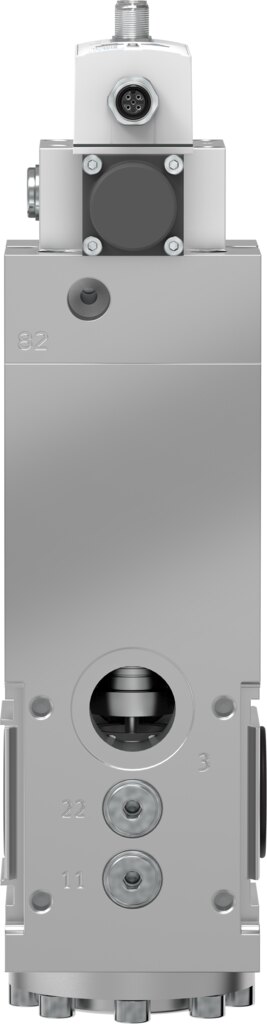

Elektrik-Druckregelventil 2 bis 40 bar, G1, Sollwert 0-10 V PREL-90-HP3-V1-A-40CFX-S1-5 - Festo 1709137

Festo ✓ Originalprodukt Neuware

Über ein analoges Signal 0 - 10 V stellt das Elektrik-Druckregelventil PREL-90-HP3-V1-A-40CFX-S1-5 den Ausgangsdruck im Bereich 2 bis 40 bar ein. Sollwertvorgabe über analoges Signal 0 - 10 V, Istwert-Ausgang 4 - 20 mA.

Netto
6.613,43 €
zzgl. MwSt.
7.869,98 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-1709137
Hersteller-Nr. PREL-90-HP3-V1-A-40CFX-S1-5
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Elektrik-Druckregelventil PREL-90-HP3-V1-A-40CFX-S1-5 regelt den Ausgangsdruck im Bereich 2 bis 40 bar nach einem analogen Sollwert 0 - 10 V. Für die Auswahl wichtig: Betriebsdruck 0 bis 50 bar sowie LABS-Konformität nach VDMA24364-Zone III.

Vorteile

  • Sollwertvorgabe über analoges Signal 0 - 10 V, Istwert-Ausgang 4 - 20 mA.
  • Vordruckkompensation hält den Ausgangsdruck stabil.
  • Nennweite DN 24.
  • Sekundärentlüftung baut Überdruck am Ausgang ab.
  • Elektrischer Anschluss Stecker, M12, 5-polig, A-codiert.

Einsatz

Das PREL-90-HP3-V1-A-40CFX-S1-5 eignet sich für Anlagen, in denen die SPS den Arbeitsdruck verstellt, Anschluss G1. Zulässiges Medium beim PREL-90-HP3-V1-A-40CFX-S1-5: Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase.

Technische Daten

TypPREL-90-HP3-V1-A-40CFX-S1-5
Festo-Teilenummer1709137
Baugröße90
Nennweite DN24
BaureiheL
Einbaulagesenkrecht
Betätigungsartelektrisch
Konstruktiver Aufbauelektrisch verstellbares Druckregelventil
ReglerfunktionAusgangsdruck konstant, mit Vordruckkompensation, mit Sekundärentlüftung
Betriebsdruck0 bis 50 bar
Druckregelbereich2 bis 40 bar
Nennbetriebsspannung DC24 V
Signalbereich Analoger Ausgang4 - 20 mA
Signalbereich Analoger Eingang0 - 10 V
Soll-/Ist-WerteSpannungstyp 0 - 10 V
ZulassungSpecial Equipment Type Test Certification
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Lagertemperatur-10 bis 60 °C
Lebensmitteltauglichkeitsiehe erweiterte Werkstoffinformation
Mediumstemperatur5 bis 50 °C
Umgebungstemperatur5 bis 50 °C
Produktgewicht6100 g
Elektrischer Anschluss INStecker, M12, 5-polig, A-codiert
Elektrischer Anschluss OUTStecker, M12, 5-polig, A-codiert
Befestigungsartan Wartungseinheit, mit Zubehör

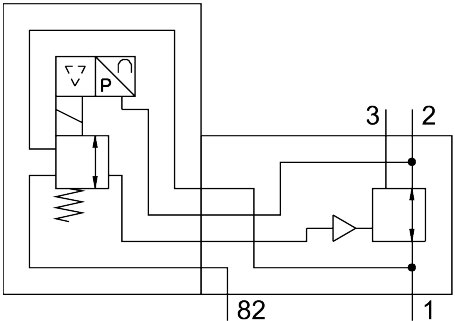

Pneumatischer Anschluss 1G1
Pneumatischer Anschluss 11G1/4
Pneumatischer Anschluss 2G1
Pneumatischer Anschluss 22G1/4
Pneumatischer Anschluss 3G1
Pneumatischer Anschluss 82G3/8
Werkstoff-HinweisRoHS konform
Werkstoff Deckel untenAluminium, eloxiert
Werkstoff FederFederstahl
Werkstoff GehäuseAluminium, eloxiert
Gewicht7 kg
HerstellerFesto
Hersteller-Nr.PREL-90-HP3-V1-A-40CFX-S1-5
EAN4052568263980
Zolltarifnummer84811099
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1
Nennweite DN [mm]24
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft, neutrale Gase
Druckregelbereich [bar]2 bis 40
Medientemperatur [°C]5 bis 50
Betriebsspannung24 V DC
Betriebsdruck max [bar]50
Pneumatischer AnschlussG1
Temperatur (max.)50
