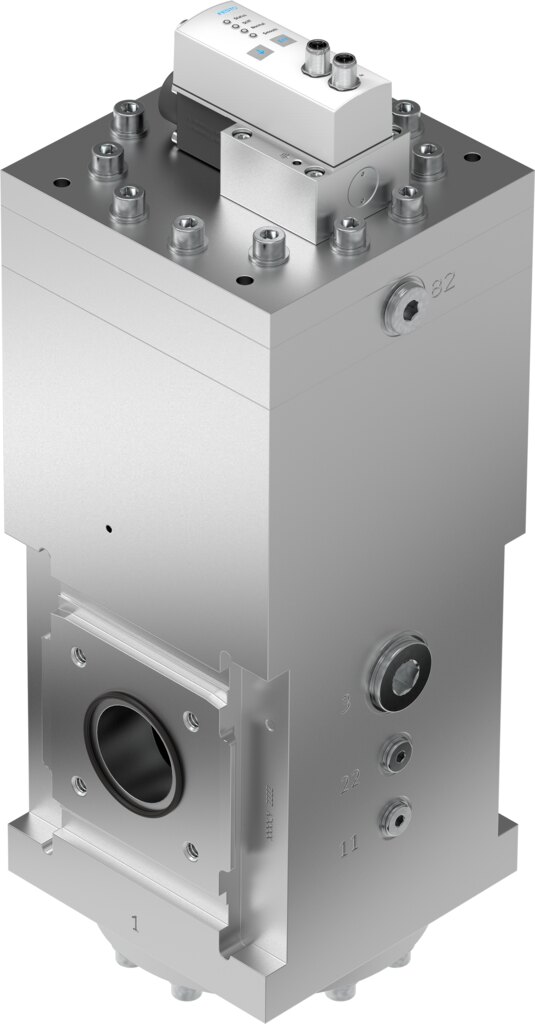

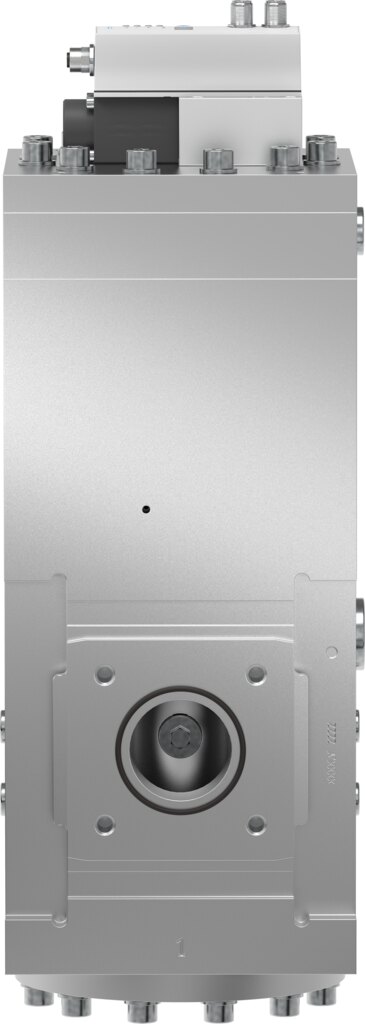

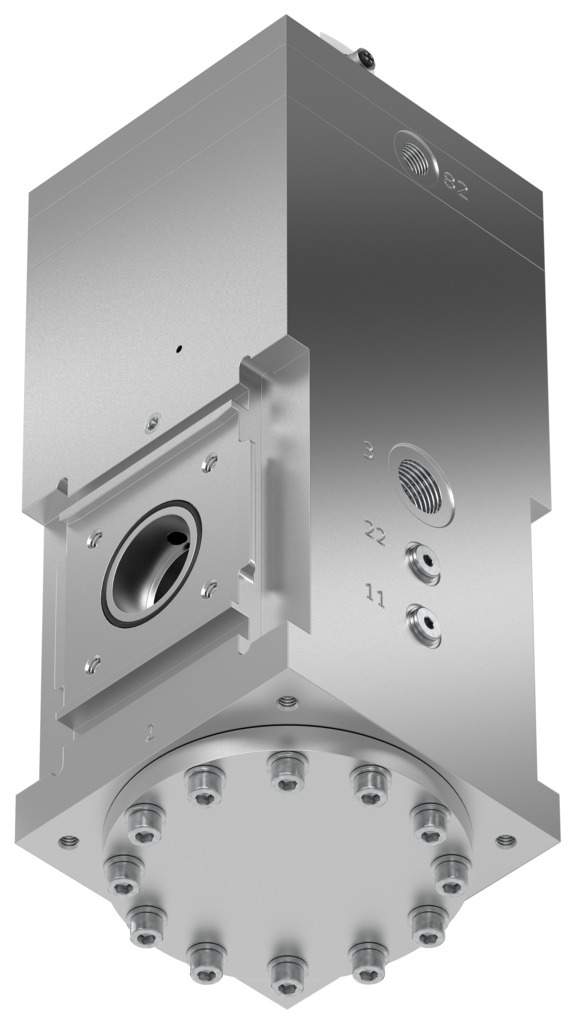

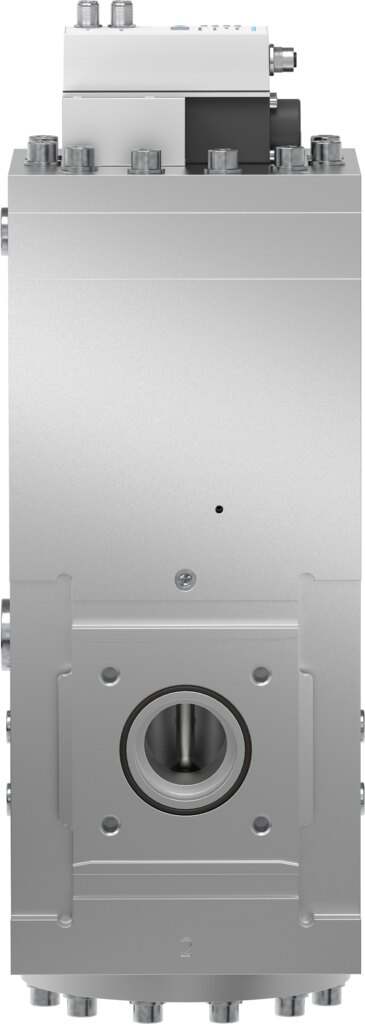

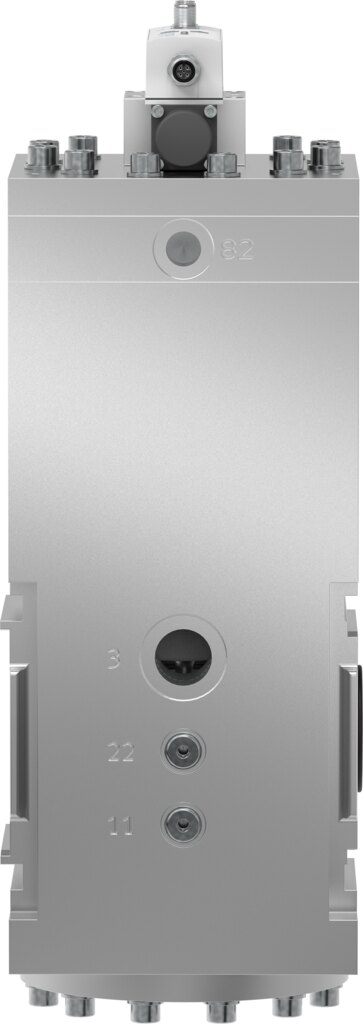

Elektrik-Druckregelventil 0,4 bis 40 bar, G1, Sollwert 4-20 mA PREL-186-HP3-A4-A-40CFX-1 - Festo 1709213
Das Elektrik-Druckregelventil PREL-186-HP3-A4-A-40CFX-1 regelt den Ausgangsdruck im Bereich 0,4 bis 40 bar nach einem analogen Sollwert 4 - 20 mA. Vordruckkompensation hält den Ausgangsdruck stabil. Nennweite DN 45.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Über ein analoges Signal 4 - 20 mA stellt das Elektrik-Druckregelventil PREL-186-HP3-A4-A-40CFX-1 den Ausgangsdruck im Bereich 0,4 bis 40 bar ein. Ebenfalls relevant: Betriebsdruck 0 bis 50 bar und LABS-Konformität nach VDMA24364-Zone III.
Vorteile
- Vordruckkompensation hält den Ausgangsdruck stabil.
- Nennweite DN 45.
- Sekundärentlüftung baut Überdruck am Ausgang ab.
- Elektrischer Anschluss Stecker, M12, 5-polig, A-codiert.
- Max. Druckhysterese 0,806 bar.
Einsatz
Das PREL-186-HP3-A4-A-40CFX-1 eignet sich für Anlagen, in denen die SPS den Arbeitsdruck verstellt, Anschluss G1. Zulässiges Medium beim PREL-186-HP3-A4-A-40CFX-1: Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase.
Technische Daten
| Typ | PREL-186-HP3-A4-A-40CFX-1 |
|---|---|
| Festo-Teilenummer | 1709213 |
| Baugröße | 186 |
| Nennweite DN | 45 |
| Baureihe | L |
| Einbaulage | senkrecht |
| Betätigungsart | elektrisch |
| Konstruktiver Aufbau | elektrisch verstellbares Druckregelventil |
| Reglerfunktion | Ausgangsdruck konstant, mit Vordruckkompensation, mit Sekundärentlüftung |
| Betriebsdruck | 0 bis 50 bar |
| Druckregelbereich | 0,4 bis 40 bar |
| Max. Druckhysterese | 0,806 bar |
| Nennbetriebsspannung DC | 24 V |
| Signalbereich Analoger Ausgang | 4 - 20 mA |
| Signalbereich Analoger Eingang | 4 - 20 mA |
| Soll-/Ist-Werte | Stromtyp 4-20 mA |
| Zulassung | Special Equipment Type Test Certification |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Druckgeräte-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für Druckgeräte |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Lagertemperatur | -10 bis 60 °C |
| Lebensmitteltauglichkeit | siehe erweiterte Werkstoffinformation |
| Mediumstemperatur | 5 bis 50 °C |
| Umgebungstemperatur | 5 bis 50 °C |
| Elektrischer Anschluss IN | Stecker, M12, 5-polig, A-codiert |
| Elektrischer Anschluss OUT | Stecker, M12, 5-polig, A-codiert |
| Befestigungsart | an Wartungseinheit, mit Zubehör |
| Pneumatischer Anschluss 1 | G1 |
| Pneumatischer Anschluss 11 | G1/4 |
| Pneumatischer Anschluss 2 | G1 |
| Pneumatischer Anschluss 22 | G1/4 |
| Pneumatischer Anschluss 3 | G1 |
| Pneumatischer Anschluss 82 | G1/2 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel unten | Aluminium, eloxiert |
| Werkstoff Feder | Federstahl |
| Werkstoff Gehäuse | Aluminium, eloxiert |
| Gewicht | 0,01 kg |
| Hersteller | Festo |
| Hersteller-Nr. | PREL-186-HP3-A4-A-40CFX-1 |
| EAN | 4052568264048 |
| Zolltarifnummer | 84811099 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | G 1 |
| Nennweite DN [mm] | 45 |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Medium | Druckluft, neutrale Gase |
| Druckregelbereich [bar] | 0,4 bis 40 |
| Medientemperatur [°C] | 5 bis 50 |
| Betriebsspannung | 24 V DC |
| Betriebsdruck max [bar] | 50 |
| Pneumatischer Anschluss | G1 |
| Temperatur (max.) | 50 |
