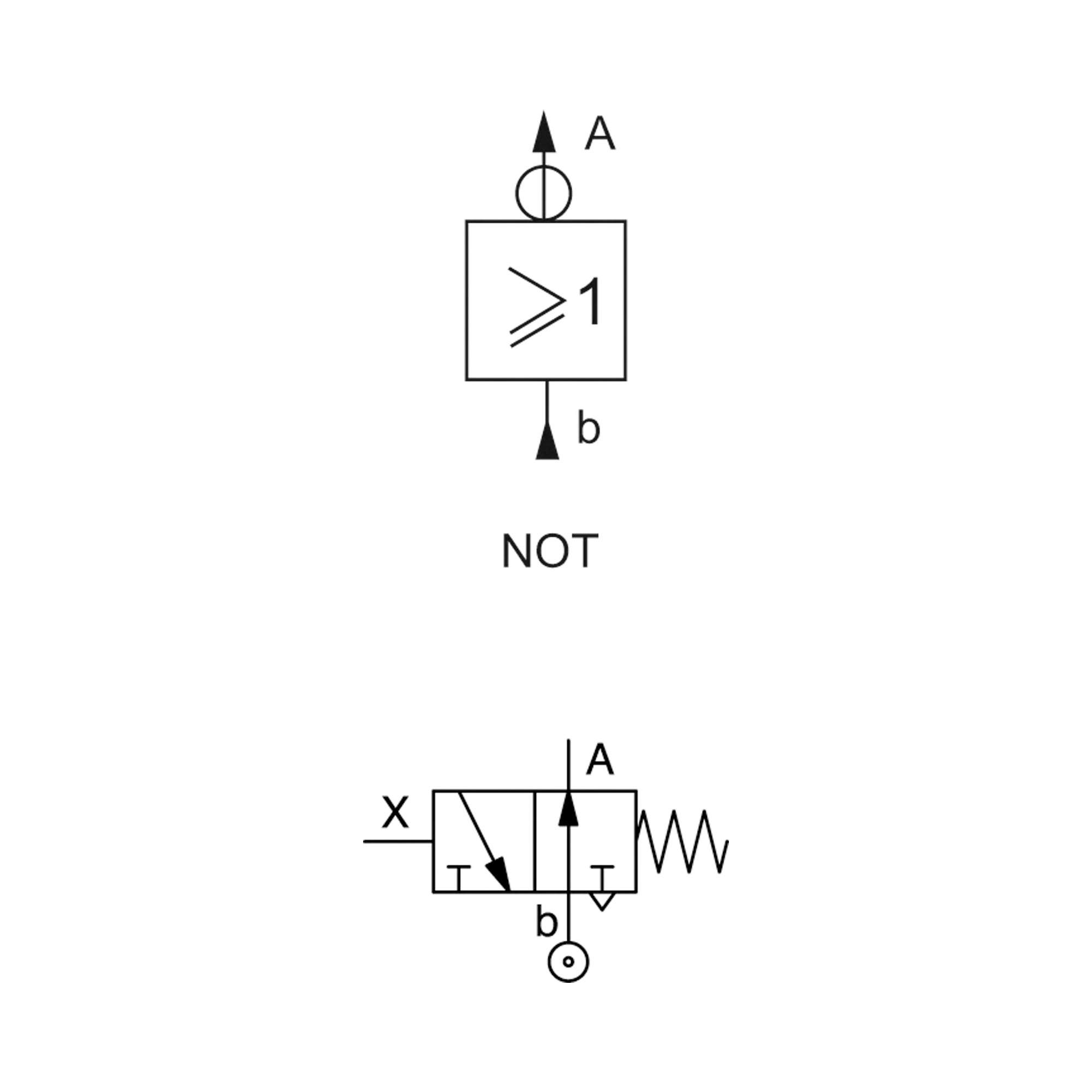

Pneumatik Logikelement, NOT, Technopolymer, DN 2,7 - Riegler 106707

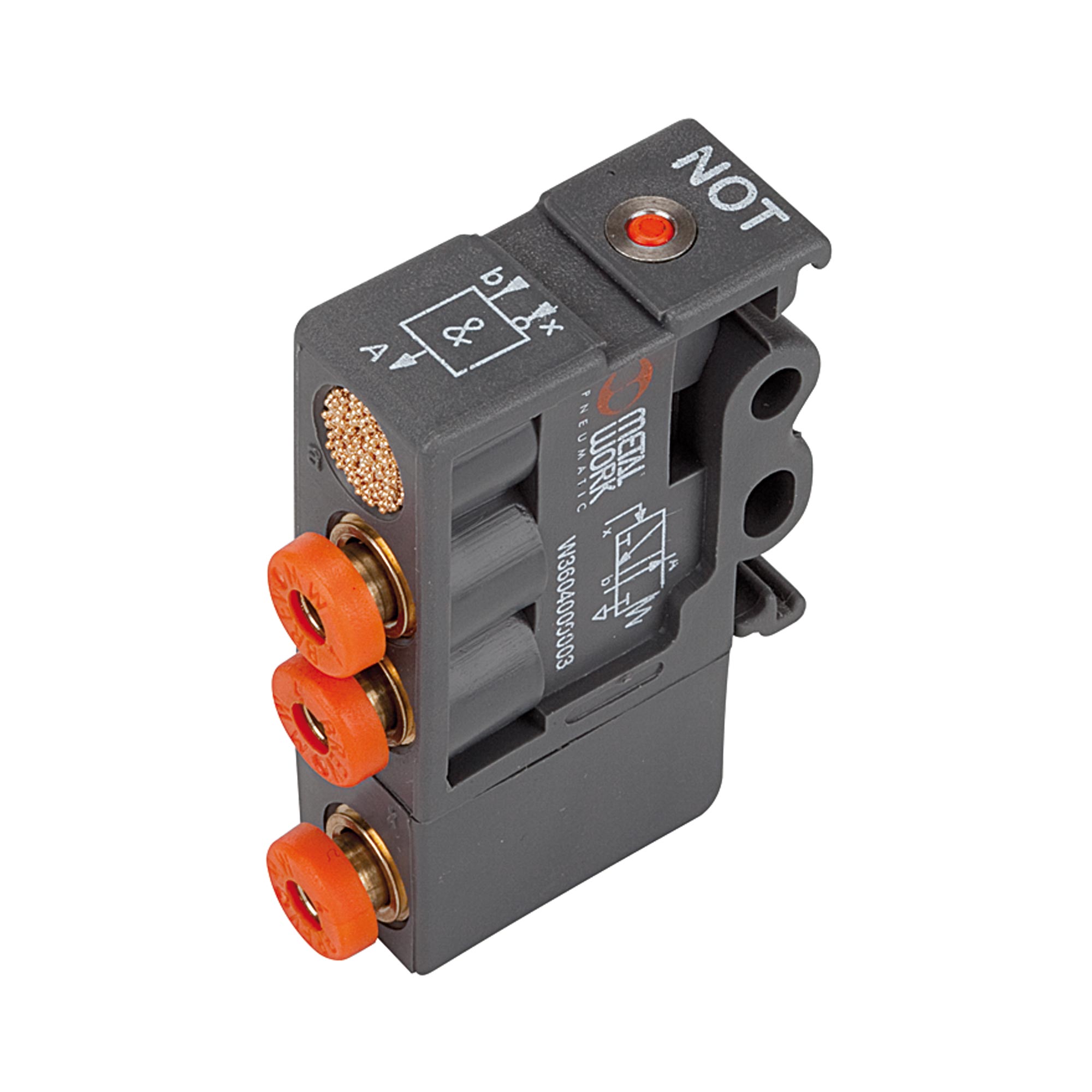

Pneumatik Logikelement, NOT, Technopolymer, DN 2,7, Temperaturbereich -10 °C bis 60 °C, Arbeitsdruck 0,4 bis 6 bar Pneumatisch betätigte Logikelemente, lieferbar in den Funktionen OR, AND, NOT, YES, MEMORY. Die Bauteile haben einen im Körper integrierten Adapter für die Ω-Schiene (DIN EN 50022).

Normen und Herkunft

• Zolltarifnummer: 84818099
• Ursprungsland: AT

Über Logikelemente

Pneumatische Logikelemente verknüpfen Drucksignale direkt in der Luft, ohne Umweg über Elektrik und Steuerung. Die Gruppe bildet die Funktionen ODER, AND, NOT, YES, MEMORY und Timer ab, bei Durchflüssen von 100 bis 1300 Nl/min. Damit lassen sich einfache Ablaufsteuerungen dort aufbauen, wo elektrische Signale nicht erwünscht oder nicht zulässig sind.

Worauf es bei der Auswahl ankommt

• Funktion: ODER, AND, NOT, YES, MEMORY oder Timer. Sie bestimmt die Verknüpfung der Eingänge. Beim Timer ist die Verzögerungszeit über einen Wahlschalter stufenlos einstellbar und lässt sich durch einen extern angeschlossenen Behälter weiter verlängern.
• Durchfluss: 100 bis 1300 Nl/min. Der Wert muss zum nachgeschalteten Ventil oder Zylinder passen, sonst wird das Logikelement selbst zur Drossel und die Schaltzeit steigt.
• Arbeitsdruck: die untere Grenze liegt je nach Ausführung bei 0 bis 2,5 bar, die obere bei 6 bis 8 bar. Die ODER-Ventile aus Aluminium sind mit einem Betriebsdruck von 2 bis 10 bar angegeben und damit die druckfesteste Variante der Gruppe.
• Material: Technopolymer oder Aluminium anodisiert in Kombination mit Technopolymer. Die Kunststoffvariante ist leichter und kompakter, die Aluminiumausführung nimmt mehr mechanische Last auf. Gedichtet wird durchgehend mit NBR.
• Länge: 38,5 bis 107 mm. Das Maß entscheidet über den Platzbedarf, wenn mehrere Elemente nebeneinander auf einer Schiene sitzen.

Typische Einsatzbereiche

• Zweihandbedienung und Freigabelogik an handbeschickten Vorrichtungen
• Endlagenabfragen, die per ODER-Verknüpfung auf ein gemeinsames Signal geführt werden
• Verzögerte Weiterschaltung in pneumatischen Ablaufketten über das Timer-Element
• Speichern eines kurzen Tastsignals dort, wo kein elektrisches Relais gesetzt werden darf
• Steuerungen in explosionsgefährdeten oder nassen Bereichen ohne elektrische Bauteile vor Ort

Die Elemente aus Technopolymer haben einen im Körper integrierten Adapter für die Ω-Schiene nach DIN EN 50022 und lassen sich damit im Schaltkasten aufreihen. Dichtwerkstoff ist NBR, gefertigt wird in Österreich, Italien und Deutschland.
