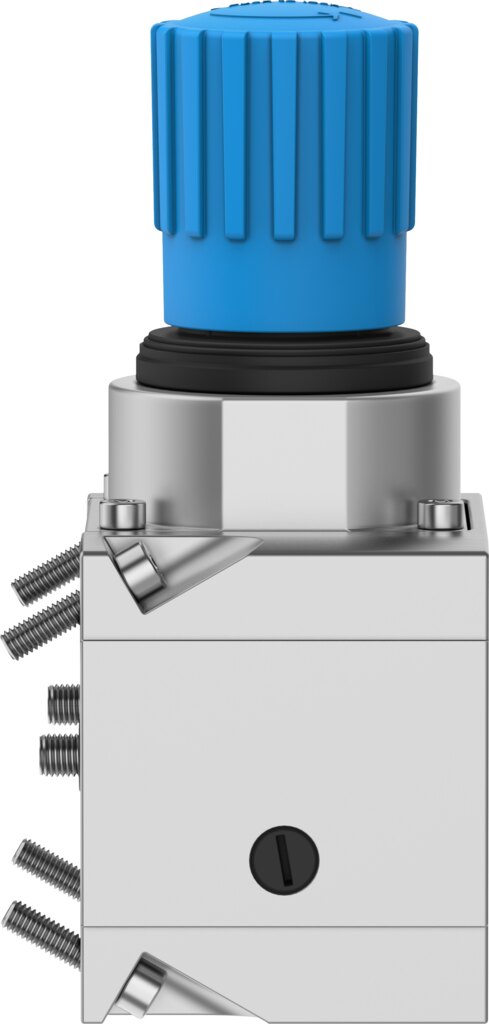

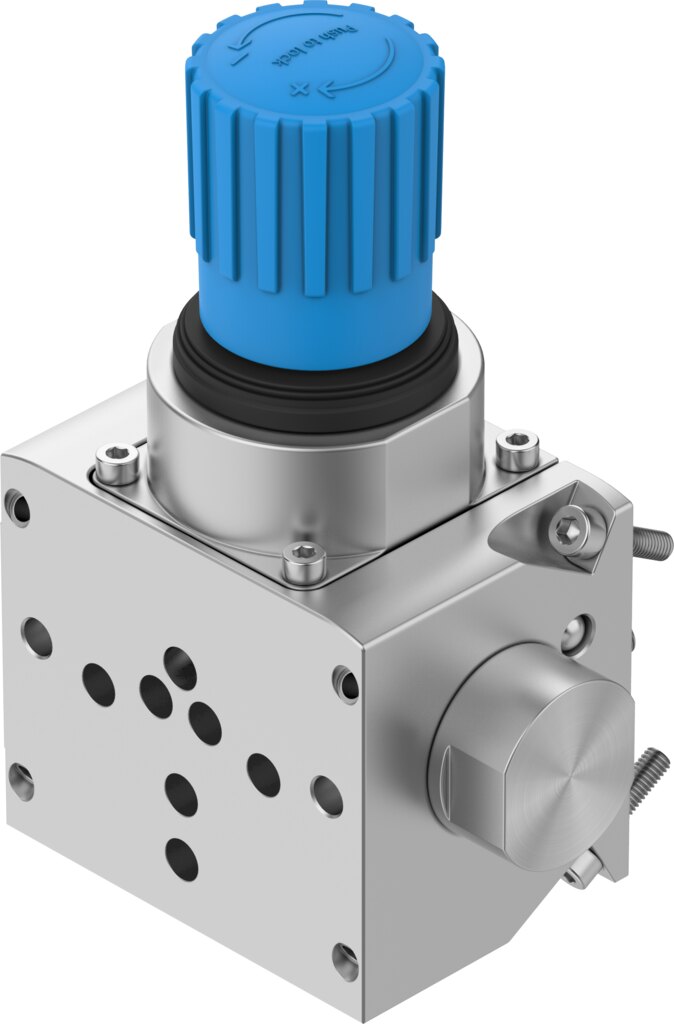

Filter-Regelventil ATEX 0,5 bis 8 bar 5 µm ohne Manometer PCRI-100-F90-12-C-T3 - Festo 8141656
Direktgesteuertes Membranregelventil mit integriertem 5-µm-Filter: Der PCRI-100-F90-12-C-T3 regelt von 0,5 bis 8 bar bei 1.400 l/min Normalnenndurchfluss und gleicht Schwankungen des Vordrucks aus. Das Gehäuse aus gleiteloxierter Aluminium-Knetlegierung erreicht KBK 3, freigegeben für ATEX-Zone 1, 2, 21 und 22.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Filter-Regelventil PCRI-100-F90-12-C-T3 von Festo: Druckregelbereich 0,5 bis 8 bar, Filterfeinheit 5 µm, Normalnenndurchfluss 1.400 l/min.
Vorteile
- Filterfeinheit 5 µm, Luftreinheitsklasse am Ausgang [6:7:-] nach ISO 8573-1:2010
- Normalnenndurchfluss 1.400 l/min nach DIN 1343
- Manometeranschluss G1/4 vorbereitet, Anzeige nach Bedarf wählbar
- Drehknopf mit Arretierung, eingestellter Druck bleibt erhalten
- Korrosionsbeständigkeitsklasse KBK 3
- Druckregelbereich 0,5 bis 8 bar, max. Druckhysterese 0,25 bar, Eingangsdruck bis 9 bar
Einsatz
Der PCRI-100-F90-12-C-T3 ist für Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX) freigegeben. Angebunden wird er über eine Anschlussplatte, die Einbaulage ist beliebig, Mediumstemperatur -40 bis 80 °C. Geölte Druckluft ist beim PCRI-100-F90-12-C-T3 nicht zulässig.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | PCRI-100-F90-12-C-T3 |
| Festo-Teilenummer | 8141656 |
| Betätigungssicherung | Drehknopf mit Arretierung |
| Einbaulage | beliebig |
| Filterfeinheit | 5 µm |
| Kondensatablass | ohne |
| Konstruktiver Aufbau | direktgesteuertes Membranregelventil |
| Reglerfunktion | Ausgangsdruck konstant, mit Vordruckkompensation, mit Sekundärentlüftung |
| Druckanzeige | G1/4 vorbereitet |
| Betriebsdruck | 1 bis 9 bar |
| Druckregelbereich | 0,5 bis 8 bar |
| Max. Druckhysterese | 0,25 bar |
| Normalnenndurchfluss | 1.400 l/min (nach DIN 1343) |
| Explosionsschutz | Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX) |
| Betriebsmedium | Inerte Gase |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb nicht möglich |
| Korrosionsbeständigkeitsklasse KBK | 3 - starke Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Luftreinheitsklasse am Ausgang | Druckluft nach ISO 8573-1:2010 [6:7:-], Inerte Gase |
| Mediumstemperatur | -40 bis 80 °C |
| Umgebungstemperatur | -40 bis 80 °C |
| Produktgewicht | 1.950 g |
| Pneumatischer Anschluss | Anschlussplattendesign, Airing |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung, gleiteloxiert (20 µm) |
| Werkstoff Dichtungen | EPDM, NBR |
| Werkstoff Drehknopf | POM |
| Werkstoff Feder | Federstahl |
| Werkstoff Filter | PE |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, gleiteloxiert (20 µm) |
| Werkstoff Schrauben | hochlegierter Stahl rostfrei |
| Hersteller | Festo |
| Hersteller-Nr. | PCRI-100-F90-12-C-T3 |
| EAN | 4052568580278 |
| Zolltarifnummer | 84811005 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Regelbereich max. [bar] | 8 |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Durchfluss [l/min] | 1400 |
| Filterfeinheit [µm] | 5 |
| Bauart | direktgesteuertes Membranregelventil |
| Druckregelbereich [bar] | 0,5-8 |
| Medientemperatur [°C] | -40 bis 80 |
| Betriebsdruck max [bar] | 9 |
| Temperaturbereich | -40-80 °C |
| Temperatur (max.) | 80 |
