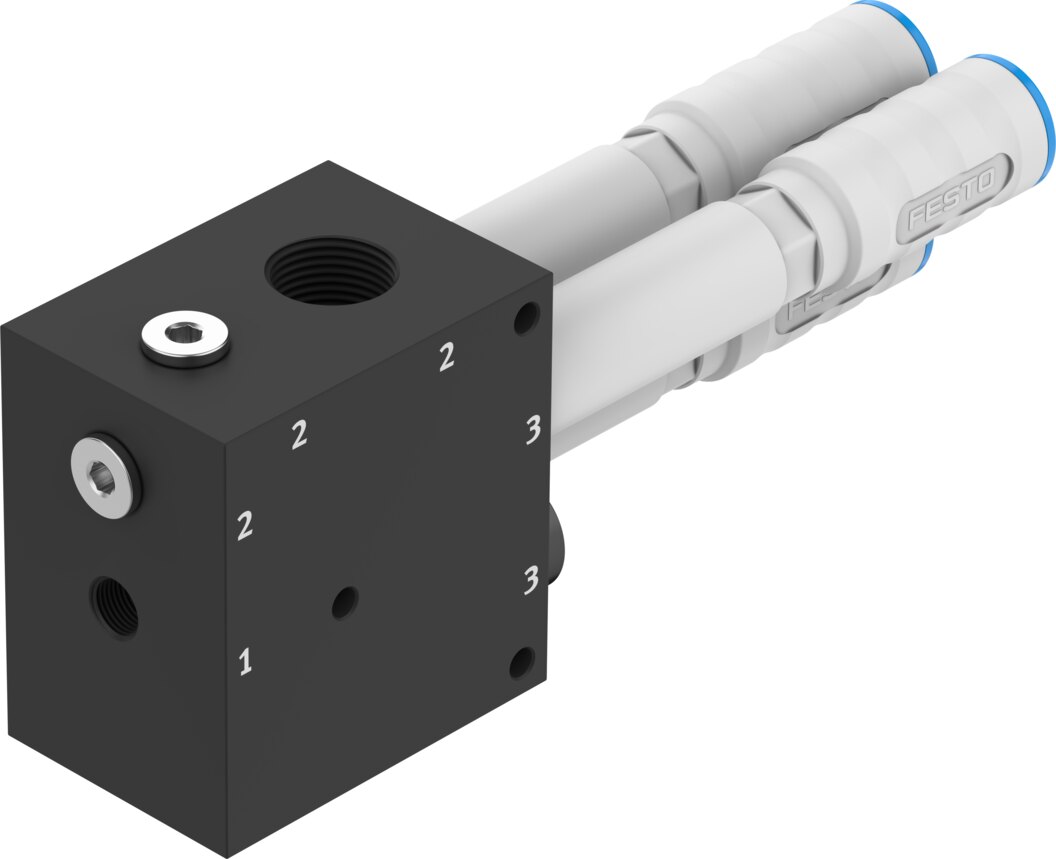

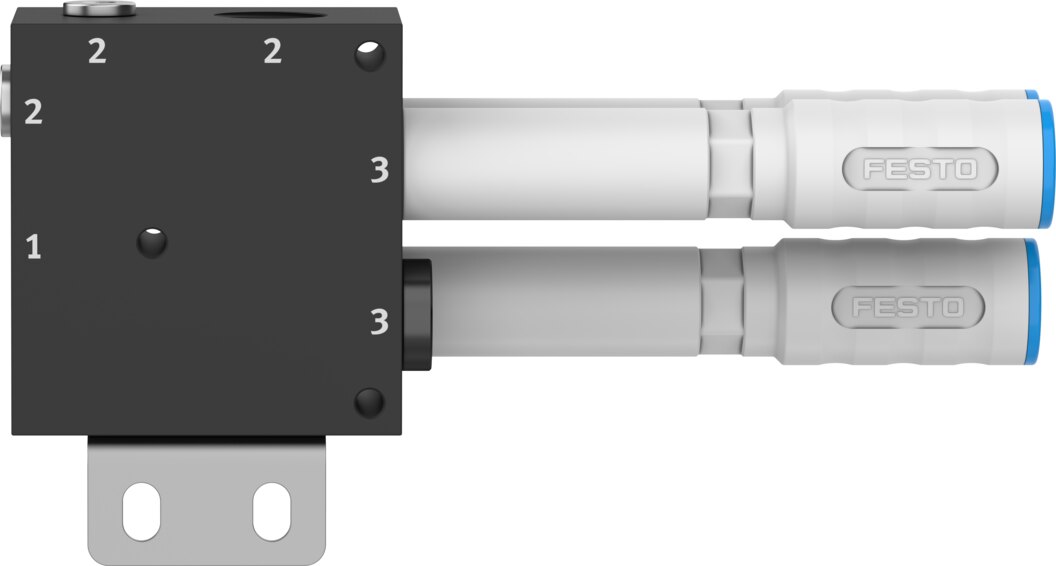

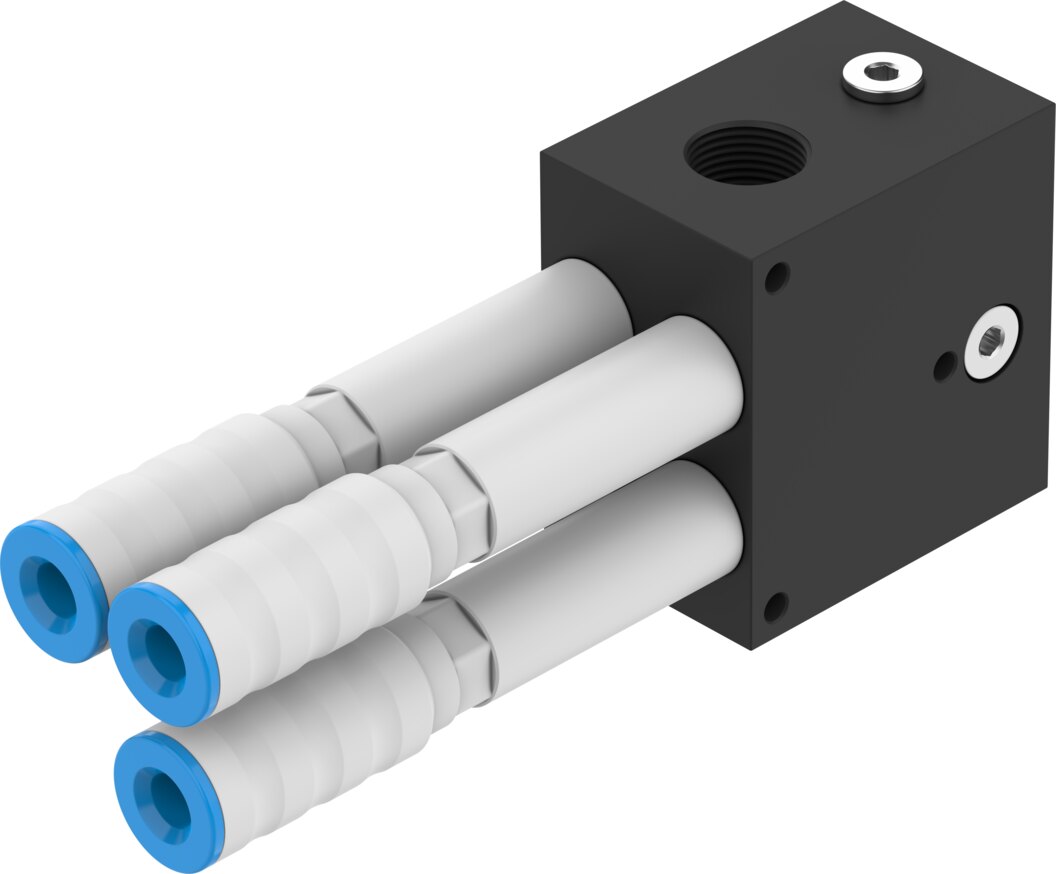

Vakuumsaugdüse 3-stufig Lavaldüse 2,3 mm 748 l/min OVPN-23-L3-PG14-G34-UA - Festo 8199148

Festo ✓ Originalprodukt Neuware

Die Vakuumsaugdüse OVPN-23-L3-PG14-G34-UA erzeugt aus Druckluft bis zu 81 % Vakuum und saugt gegen Atmosphäre bis zu 748 l/min an. Angeschlossen wird über G1/4 für Druckluft und G3/4 für das Vakuum, bei 1 bis 8 bar Betriebsdruck. Geeignet für die Batterieproduktion mit reduzierten Cu/Zn/Ni-Werten (F1a).

Netto
820,67 €
zzgl. MwSt.
976,60 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8199148
Hersteller-Nr. OVPN-23-L3-PG14-G34-UA
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Kern der OVPN-23-L3-PG14-G34-UA ist eine Lavaldüse mit 2,3 mm Nennweite, betrieben mit 1 bis 8 bar bei 6 bar Nennbetriebsdruck. Ejektorcharakteristik: hoher Saugvolumenstrom.

Vorteile

  • Vakuum bis 81 %, erreicht bei 7,9 bar Betriebsdruck
  • Saugvolumenstrom bis 748 l/min gegen Atmosphäre, bei 8 bar Betriebsdruck
  • Belüftungszeit 0,13 s bei Nennbetriebsdruck 6 bar
  • Schalldruckpegel 72 dB(A) bei Nennbetriebsdruck, Schalldämpfer offen
  • Saubere Fertigung: geeignet für Batterieproduktion (F1a), LABS-Konformität VDMA24364-B1/B2-L
  • Produktgewicht 940 g, Rastermaß 60 mm

Einsatz

Gedacht für Anwendungen mit Leckage, etwa poröse Werkstücke wie Karton oder Holz, und für schnelles Evakuieren großer Volumen. Befestigungsart: mit Befestigungswinkel. Geölter Betrieb ist nicht möglich.

Technische Daten

Nennweite Lavaldüse2,3 mm
Rastermaß60 mm
Bauart Schalldämpferoffen
Einbaulagebeliebig
Ejektorcharakteristikhoher Saugvolumenstrom
Integrierte FunktionSchalldämpfer offen
Konstruktiver AufbauVakuumsaugdüse 3-stufig
Betriebsdruck für maximalen Saugvolumenstrom8 bar
Betriebsdruck1 bis 8 bar
Betriebsdruck für maximales Vakuum7,9 bar
Maximales Vakuum81 %
Nennbetriebsdruck6 bar
Maximaler Saugvolumenstrom gegen Atmosphäre748 l/min
Belüftungszeit bei Nennbetriebsdruck0,13 s
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb nicht möglich
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Mediumstemperatur0 bis 60 °C
ReinigungsempfehlungSeifenlauge (außer Schalldämpfer)
Schalldruckpegel bei Nennbetriebsdruck72 dB(A)
Umgebungstemperatur0 bis 60 °C
Produktgewicht940 g
Befestigungsartmit Befestigungswinkel
Pneumatischer Anschluss 1G1/4
Pneumatischer Anschluss 3Schalldämpfer offen
VakuumanschlussG3/4
Werkstoff AnschlussgewindePOM
Werkstoff DichtungenNBR
Werkstoff FangdüsePA-verstärkt
Werkstoff GehäusePOM
Werkstoff SchalldämpferPA-verstärkt, PU-Schaum
Werkstoff Schraubenhochlegierter Stahl rostfrei
Werkstoff StrahldüsePA-verstärkt
Gewicht1 kg
HerstellerFesto
Hersteller-Nr.OVPN-23-L3-PG14-G34-UA
EAN4052568661175
Zolltarifnummer84141089
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1/4
Nennweite DN [mm]2,3
DichtmaterialNBR
MediumDruckluft
Betriebsdruck max [bar]8
Pneumatischer AnschlussG1/4
Temperaturbereich0-60 °C
Temperatur (max.)60
