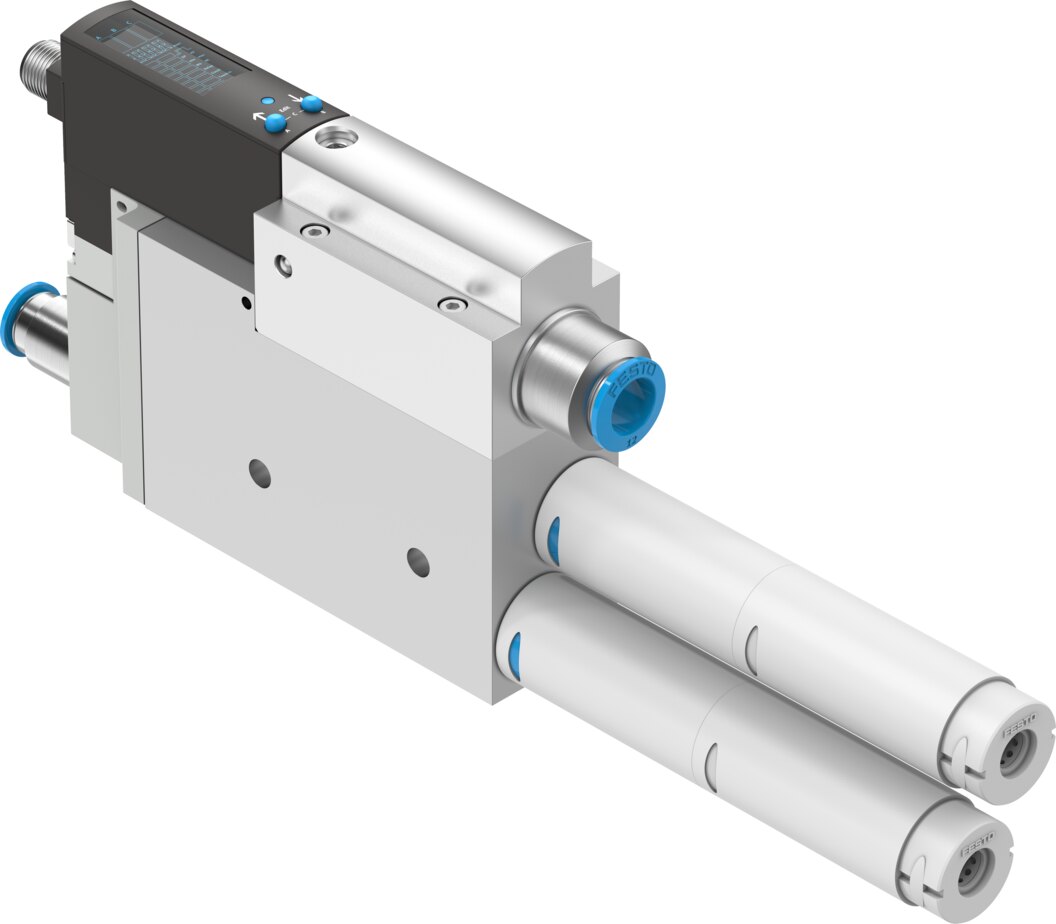

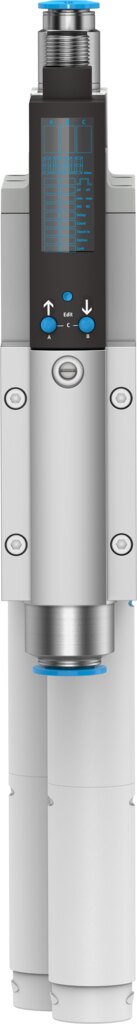

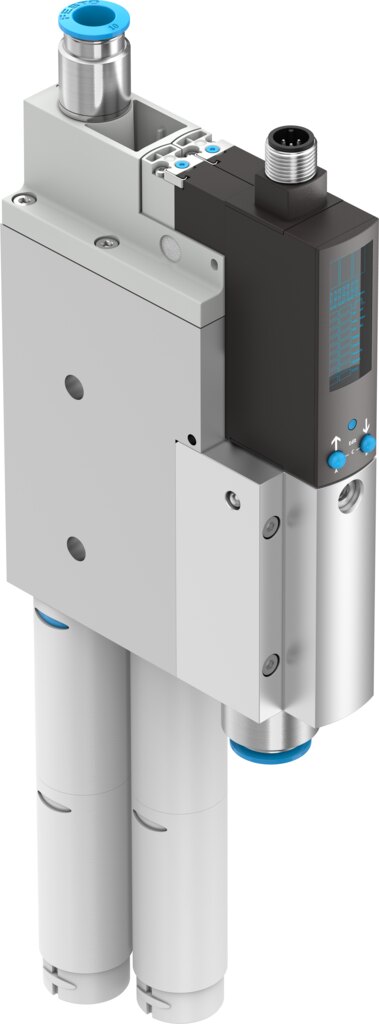

Vakuumsaugdüse OVEM-30-H-C-QO-CE-N-2P - Festo 8070094
Netto
zzgl. MwSt.
1.029,12 € inkl. 19 % MwSt., zzgl. Versand
864,81 €
Artikel
FES-8070094
Hersteller-Nr.
OVEM-30-H-C-QO-CE-N-2P
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Nennweite Lavaldüse | 3 mm |
|---|---|
| Rastermaß | 36 mm |
| Bauart Schalldämpfer | offen |
| Einbaulage | beliebig |
| Ejektorcharakteristik | hohes Vakuum, Standard |
| Filterfeinheit | 40 µm |
| Handhilfsbetätigung | tastend, zusätzlich über Bedientasten |

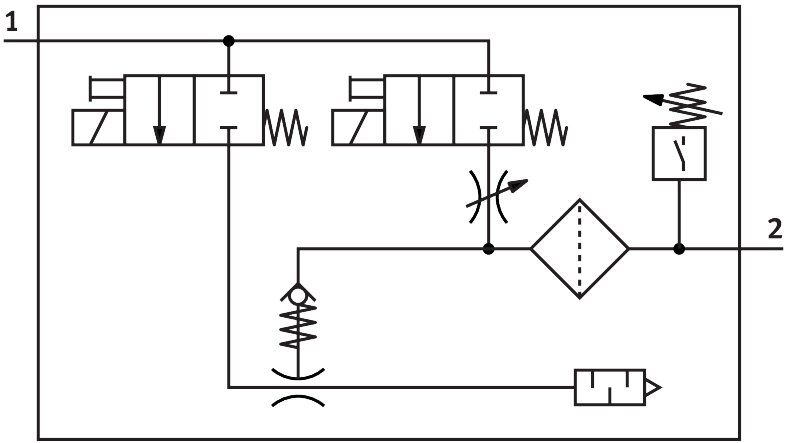

| Integrierte Funktion | Abwurfimpulsventil elektrisch, Drossel, Einschaltventil elektrisch, Filter, Luftsparfunktion elektrisch, Rückschlagventil, Schalldämpfer offen, Vakuumschalter |
| Konstruktiver Aufbau | modular |
| Kurzschlussfestigkeit | ja |
| Messgröße | Relativdruck |
| Messprinzip | piezoresistiv |
| Schaltelementfunktion | Öffner, Schließer |
| Schaltfunktion | Fenster-Komparator, Schwellwert-Komparator |
| Ventilfunktion | geschlossen |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Schalteingang nach Norm | IEC 61131-2 |
| Anzeigeart | 4-stellig alphanumerisch, hintergrundbeleuchtetes LCD |
| Anzeigebereich | -0,999 ... 0 bar |
| Darstellbare Einheit(en) | bar |
| Einstellbereich Hysterese | -0,9 ... 0 bar |
| Einstellmöglichkeiten | über Display und Tasten |
| Schaltstellungsanzeige | LCD |
| Schaltzustandsanzeige | optisch |
| Einstellbereich Schwellwerte | -0,999 ... 0 bar |
| Betriebsdruck | 2 ... 8 bar |
| Betriebsdruck für max. Vakuum | 4 bar |
| Max. Vakuum | 93 % |
| Nennbetriebsdruck | 6 bar |
| Max. Saugvolumenstrom gegen Atmosphäre | 181 l/min |
| Belüftungszeit bei Nennbetriebsdruck | 0,2 s |
| Betriebsspannungsbereich DC | 20,4 ... 27,6 V |
| Einschaltdauer | 100% |
| Induktive Schutzbeschaltung | angepasst auf MZ-, MY-, ME-Spulen |
| Isolationsspannung | 50 V |
| Leerlaufstrom | 70 mA |
| Max. Ausgangsstrom | 100 mA |
| Reststrom | 0,1 mA |
| Schaltausgang | 2xPNP |
| Spannungsfall | 1,5 V |
| Spulenkennwerte | 24 V DC: Niederstromphase 0,3 W, Hochstromphase 2,55 W |
| Stoßspannungsfestigkeit | 0,8 kV |
| Überlastfestigkeit | vorhanden |
| Verschmutzungsgrad | 3 |
| Zulassung | RCM Mark, c UL us - Listed (OL) |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb nicht möglich |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Mediumstemperatur | 0 ... 50 °C |
| Relative Luftfeuchtigkeit | 5 - 85 % |
| Schalldruckpegel bei Nennbetriebsdruck | 75 dB(A) |
| Schutzart | IP65 |
| Schutzklasse | III |
| Umgebungstemperatur | 0 ... 50 °C |
| Max. Anziehdrehmoment | 0,8 Nm mit Innengewinde, 2,5 Nm mit Durchgangsbohrung |
| Produktgewicht | 825 g |
| Druckmessbereich | -1 ... 0 bar |
| Genauigkeit in ± % FS | 3 %FS |
| Wiederholbarkeit Schaltwert FS | 0,6 % |
| Schaltlogik Eingänge | PNP (plusschaltend) |
| Elektrischer Anschluss | M12x1, Stecker |
| Befestigungsart | mit Durchgangsbohrung, mit Innengewinde, mit Zubehör |
| Pneumatischer Anschluss 1 | QS-10 |
| Pneumatischer Anschluss 3 | Schalldämpfer |
| Vakuumanschluss | QS-12 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Fangdüse | POM |
| Werkstoff Filter | Gewebe, PA, Sinterstahl |
| Werkstoff Filtergehäuse | PA-verstärkt |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, PA-verstärkt |
| Werkstoff Regulierschraube | Stahl |
| Werkstoff Schalldämpfer | Aluminium-Knetlegierung, POM, PU-Schaum |
| Werkstoff Schrauben | Stahl |
| Werkstoff Sichtscheibe | PA |
| Werkstoff Steckergehäuse | Messing, vernickelt |
| Werkstoff Steckkontakte | Messing, vergoldet |
| Werkstoff Stifte | Stahl |
| Werkstoff Strahldüse | Aluminium-Knetlegierung |
| Werkstoff Tastenfeld | TPE-U |
| Werkstoff Verschraubung | Messing, vernickelt |
| Gewicht | 1,1 kg |
| Hersteller | Festo |
| Hersteller-Nr. | OVEM-30-H-C-QO-CE-N-2P |
| EAN | 4052568300609 |
| Zolltarifnummer | 84141089 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
