Vakuumsaugdüse mit Einschaltventil und Vakuumschalter Lavaldüse 0,95 mm Vakuum 93 % OVEM-10-H-B-QO-CE-N-1PD - Festo 8037699
Die Vakuumsaugdüse OVEM-10-H-B-QO-CE-N-1PD erzeugt aus Druckluft bis zu 93 % Vakuum und saugt gegen Atmosphäre bis zu 19,5 l/min an. Integrierte Funktionen: elektrisches Abwurfimpulsventil, Drossel, elektrisches Einschaltventil, Filter und elektrische Luftsparfunktion. Schutzart IP65, elektrischer Anschluss M12x1, Stecker.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die Vakuumsaugdüse OVEM-10-H-B-QO-CE-N-1PD arbeitet mit einer Lavaldüse von 0,95 mm und benötigt 2 bis 8 bar Betriebsdruck, Nennbetriebsdruck 6 bar. Ejektorcharakteristik: hohes Vakuum, Standard.
Vorteile
- Vakuum bis 93 %, erreicht bei 3,5 bar Betriebsdruck
- Saugvolumenstrom bis 19,5 l/min gegen Atmosphäre
- Schnelles Ablegen per Abwurfimpuls, Belüftungszeit 0,2 s bei Nennbetriebsdruck
- Luftsparfunktion elektrisch: Druckluft wird nur bei Bedarf nachgeregelt
- Elektrik: Schutzart IP65, Anschluss M12x1, Stecker, 24 V DC: Niederstromphase 0,3 W, Hochstromphase 2,55 W
- Schalldruckpegel 73 dB(A) bei Nennbetriebsdruck, Schalldämpfer offen
Einsatz
Das hohe Vakuum passt zu dichten, glatten Werkstücken wie Blech, Glas oder Kunststoffplatten. Befestigung: mit Durchgangsbohrung, mit Innengewinde, mit Zubehör. Geölter Betrieb ist nicht möglich.
Technische Daten
| Nennweite Lavaldüse | 0,95 mm |
|---|---|
| Rastermaß | 20 mm |
| Bauart Schalldämpfer | offen |
| Einbaulage | beliebig |
| Ejektorcharakteristik | hohes Vakuum, Standard |
| Filterfeinheit | 40 µm |
| Handhilfsbetätigung | tastend |

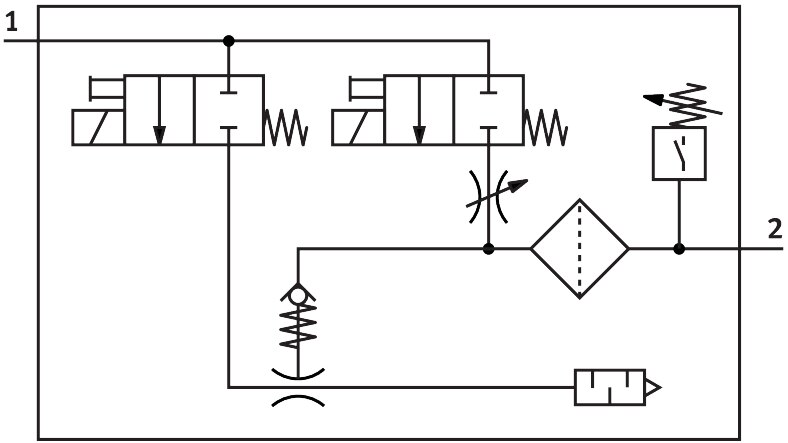

| Integrierte Funktion | Abwurfimpulsventil elektrisch, Drossel, Einschaltventil elektrisch, Filter, Luftsparfunktion elektrisch, Rückschlagventil, Schalldämpfer offen, Vakuumschalter |
| Konstruktiver Aufbau | modular |
| Kurzschlussfestigkeit | ja |
| Messgröße | Relativdruck |
| Messprinzip | piezoresistiv |
| Schaltelementfunktion | Öffner, Schließer |
| Schaltfunktion | Fenster-Komparator, Schwellwert-Komparator |
| Ventilfunktion | geschlossen |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Schalteingang nach Norm | IEC 61131-2 |
| Anzeigeart | 4-stellig alphanumerisch, hintergrundbeleuchtetes LCD |
| Anzeigebereich | -0,999 bis 0 bar |
| Darstellbare Einheit(en) | bar |
| Einstellbereich Hysterese | -0,9 bis 0 bar |
| Einstellmöglichkeiten | über Display und Tasten |
| Schaltstellungsanzeige | LCD |
| Schaltzustandsanzeige | optisch |
| Einstellbereich Schwellwerte | -0,999 bis 0 bar |
| Betriebsdruck | 2 bis 8 bar |
| Betriebsdruck für maximales Vakuum | 3,5 bar |
| Maximales Vakuum | 93 % |
| Nennbetriebsdruck | 6 bar |
| Maximaler Saugvolumenstrom gegen Atmosphäre | 19,5 l/min |
| Belüftungszeit bei Nennbetriebsdruck | 0,2 s |
| Betriebsspannungsbereich DC | 20,4 bis 27,6 V |
| Einschaltdauer | 100 % |
| Induktive Schutzbeschaltung | angepasst auf MZ-, MY-, ME-Spulen |
| Isolationsspannung | 50 V |
| Leerlaufstrom | 70 mA |
| Maximaler Ausgangsstrom | 100 mA |
| Reststrom | 0,1 mA |
| Schaltausgang | PNP |
| Spannungsfall | 2 V |
| Spulenkennwerte | 24 V DC: Niederstromphase 0,3 W, Hochstromphase 2,55 W |
| Stoßspannungsfestigkeit | 0,8 kV |
| Überlastfestigkeit | vorhanden |
| Verschmutzungsgrad | 3 |
| Zulassung | RCM Mark, c UL us - Listed (OL) |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb nicht möglich |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Mediumstemperatur | 0 bis 50 °C |
| Relative Luftfeuchtigkeit | 5 - 85 % |
| Schalldruckpegel bei Nennbetriebsdruck | 73 dB(A) |
| Schutzart | IP65 |
| Schutzklasse | III |
| Umgebungstemperatur | 0 bis 50 °C |
| Maximales Anziehdrehmoment | 0,8 Nm mit Innengewinde, 2,5 Nm mit Durchgangsbohrung |
| Produktgewicht | 330 g |
| Druckmessbereich | -1 bis 0 bar |
| Genauigkeit in ± % FS | 3 %FS |
| Wiederholbarkeit Schaltwert FS | 0,6 % |
| Schaltlogik Eingänge | PNP (plusschaltend) |
| Elektrischer Anschluss | M12x1, Stecker |
| Manipulationssicherung | PIN-Code |
| Befestigungsart | mit Durchgangsbohrung, mit Innengewinde, mit Zubehör |
| Pneumatischer Anschluss 1 | QS-8 |
| Pneumatischer Anschluss 3 | Schalldämpfer integriert |
| Vakuumanschluss | QS-8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | NBR |
| Werkstoff Fangdüse | POM |
| Werkstoff Filter | Gewebe, PA, Sinterstahl |
| Werkstoff Filtergehäuse | PA-verstärkt |
| Werkstoff Gehäuse | Aluminium-Druckguss, PA-verstärkt |
| Werkstoff Regulierschraube | Stahl |
| Werkstoff Schalldämpfer | Aluminium-Knetlegierung, PU-Schaum |
| Werkstoff Schrauben | Stahl |
| Werkstoff Sichtscheibe | PA |
| Werkstoff Steckergehäuse | Messing, vernickelt |
| Werkstoff Steckkontakte | Messing, vergoldet |
| Werkstoff Stifte | Stahl |
| Werkstoff Strahldüse | Aluminium-Knetlegierung |
| Werkstoff Tastenfeld | TPE-U |
| Werkstoff Verschraubung | Messing, vernickelt |
| Gewicht | 0,4 kg |
| Hersteller | Festo |
| Hersteller-Nr. | OVEM-10-H-B-QO-CE-N-1PD |
| EAN | 4052568285708 |
| Zolltarifnummer | 84141089 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| für Schlauch-Außen-Ø [mm] | 8 |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Funktion | geschlossen |
| Filterfeinheit [µm] | 40 |
| Bauart | modular |
| Betriebsspannung | 24 V DC |
| Serie | OVEM |
| Betriebsdruck max [bar] | 8 |
| Pneumatischer Anschluss | QS-8 |
| Temperaturbereich | 0-50 °C |
| Temperatur (max.) | 50 |
