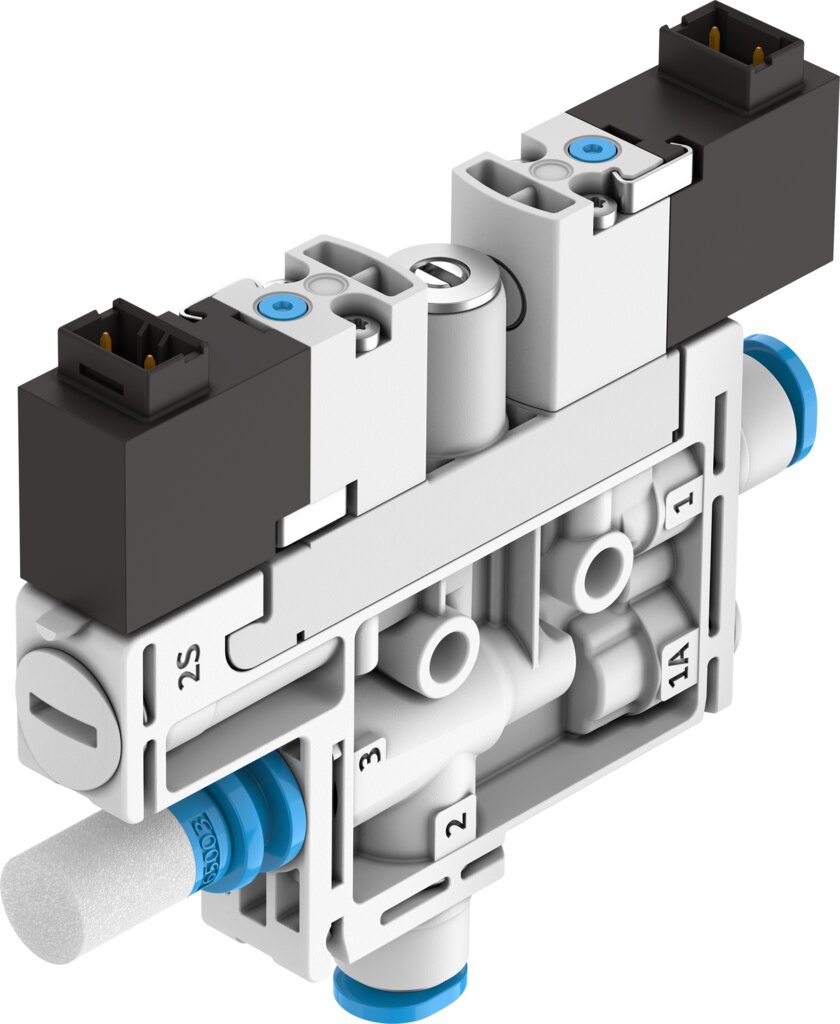

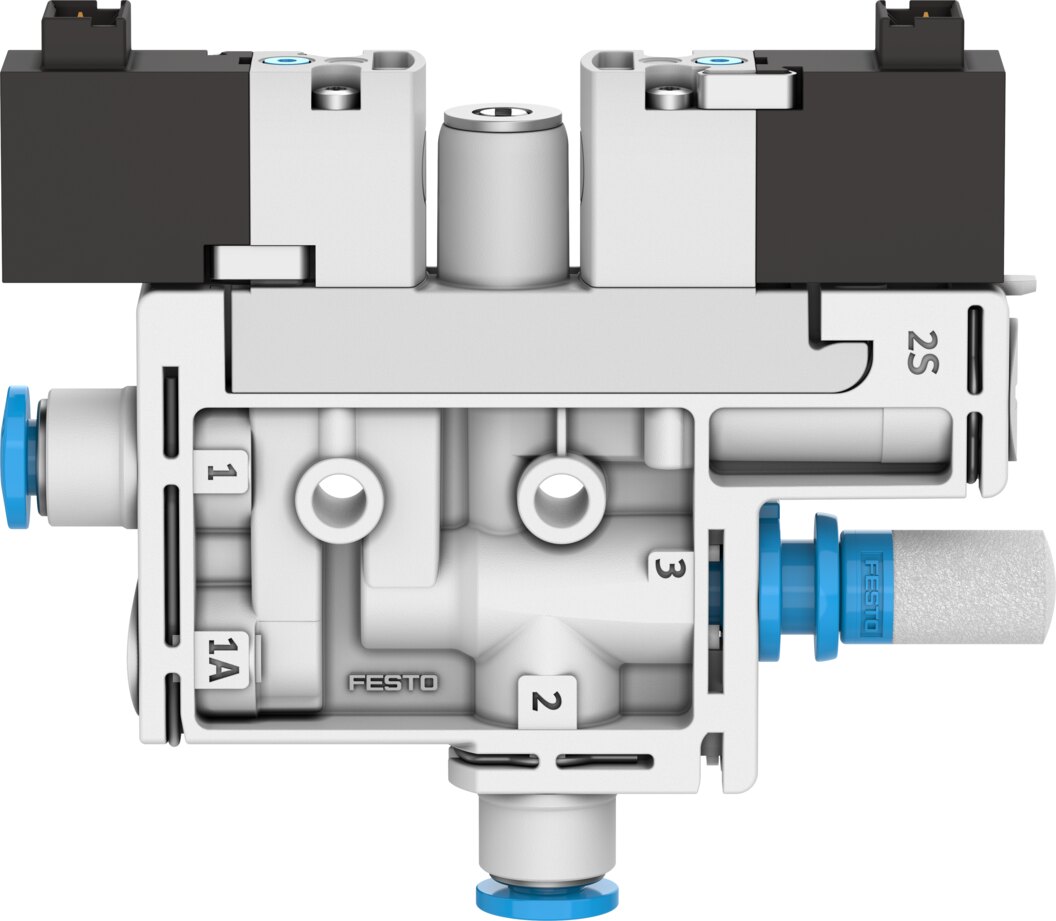

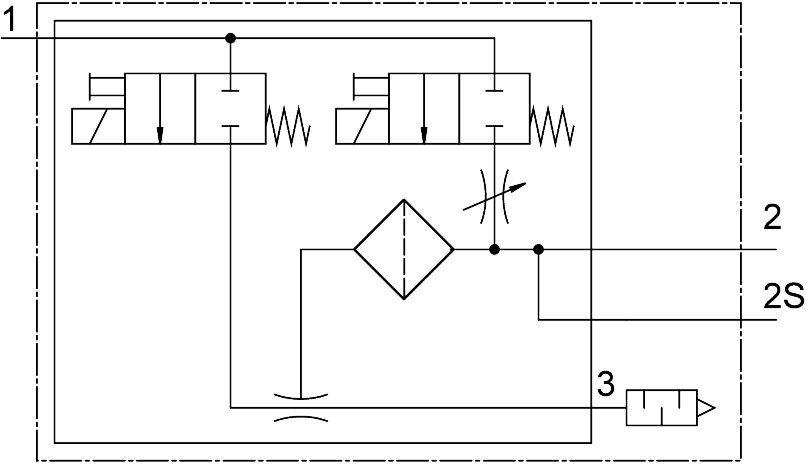

Vakuumsaugdüse T-Form mit Einschaltventil und Abwurfimpuls Lavaldüse 0,45 mm Vakuum 89 % OVEL-5-H-10-PQ-VQ4-UC-C-A-H3 - Festo 8141099

Festo ✓ Originalprodukt Neuware

Mit Lavaldüse 0,45 mm erreicht die Vakuumsaugdüse OVEL-5-H-10-PQ-VQ4-UC-C-A-H3 bis zu 89 % Vakuum bei max. 4 l/min Saugvolumenstrom. Integrierte Funktionen: elektrischer Abwurfimpuls, Drossel, elektrisches Einschaltventil und Filter. Das maximale Vakuum steht bereits bei 4,4 bar Betriebsdruck an.

Netto
129,77 €
zzgl. MwSt.
154,43 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8141099
Hersteller-Nr. OVEL-5-H-10-PQ-VQ4-UC-C-A-H3
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Kern der OVEL-5-H-10-PQ-VQ4-UC-C-A-H3 ist eine Lavaldüse mit 0,45 mm Nennweite, betrieben mit 2 bis 7 bar bei 4 bar Nennbetriebsdruck. Ejektorcharakteristik: hohes Vakuum, Standard.

Vorteile

  • Vakuum bis 89 %, erreicht bei 4,4 bar Betriebsdruck
  • Saugvolumenstrom bis 4 l/min gegen Atmosphäre, bei 3 bar Betriebsdruck
  • Schalldruckpegel 51 dB(A) bei Nennbetriebsdruck, Schalldämpfer geschlossen
  • Saubere Fertigung: LABS-Konformität VDMA24364-B1/B2-L
  • Produktgewicht 43 g, Rastermaß 10 mm
  • Korrosionsbeständigkeitsklasse 2 - mäßige Korrosionsbeanspruchung

Einsatz

Das hohe Vakuum passt zu dichten, glatten Werkstücken wie Blech, Glas oder Kunststoffplatten. Zur Befestigung: mit Durchgangsbohrung. Geölter Betrieb ist nicht möglich.

Technische Daten

Nennweite Lavaldüse0,45 mm
Rastermaß10 mm
Bauart Schalldämpfergeschlossen
Einbaulagebeliebig
Ejektorcharakteristikhohes Vakuum, Standard
Filterfeinheit40 µm
Handhilfsbetätigungtastend
Integrierte FunktionAbwurfimpuls elektrisch, Drossel, Einschaltventil elektrisch, Filter, Schalldämpfer geschlossen
Konstruktiver AufbauT-Form
Ventilfunktiongeschlossen
Betriebsdruck für maximalen Saugvolumenstrom3 bar
Betriebsdruck2 bis 7 bar
Betriebsdruck für maximales Vakuum4,4 bar
Maximales Vakuum89 %
Nennbetriebsdruck4 bar
Maximaler Saugvolumenstrom gegen Atmosphäre4 l/min
Belüftungszeit bei Nennbetriebsdruck mit Abwurfimpuls2 s
Betriebsspannungsbereich DC21,6 bis 26,4 V
Einschaltdauer100 %
Spulenkennwerte24 V DC: 1,0 W
Zulassungc UL us - Listed (OL)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb nicht möglich
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur0 bis 50 °C
Schalldruckpegel bei Nennbetriebsdruck51 dB(A)
SchutzartIP40
Umgebungstemperatur0 bis 50 °C
Produktgewicht43 g
Elektrischer Anschluss Eingang, FunktionVakuumerzeugung
Elektrischer Anschluss Eingang, Anschlussart2x Stecker
Elektrischer Anschluss Eingang, AnschlusstechnikAnschlussbild H
Elektrischer Anschluss Eingang, Anzahl Pole/Adern2
Elektrischer Anschluss Eingang, BefestigungsartRastverriegelung
Befestigungsartmit Durchgangsbohrung
Pneumatischer Anschluss 1für Schlauch Außen-Ø 4 mm
Pneumatischer Anschluss 3Schalldämpfer geschlossen
Vakuumanschlussfür Schlauch Außen-Ø 4 mm
Werkstoff AnschlussgewindePOM
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenNBR
Werkstoff FangdüsePOM
Werkstoff FilterPOM
Werkstoff GehäusePA-verstärkt
Werkstoff RegulierschraubeStahl
Werkstoff SchalldämpferPA-verstärkt, PE
Werkstoff SchraubenStahl
Werkstoff StrahldüseAluminium-Knetlegierung
Gewicht0,085 kg
HerstellerFesto
Hersteller-Nr.OVEL-5-H-10-PQ-VQ4-UC-C-A-H3
EAN4052568566685
Zolltarifnummer84141089
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
für Schlauch-Außen-Ø [mm]4
DichtmaterialNBR
MediumDruckluft
Funktiongeschlossen
Durchfluss [l/min]4
Filterfeinheit [µm]40
BauartT-Form
Betriebsspannung24 V DC
SerieOVEL
Betriebsdruck max [bar]7
Temperaturbereich0-50 °C
Temperatur (max.)50
