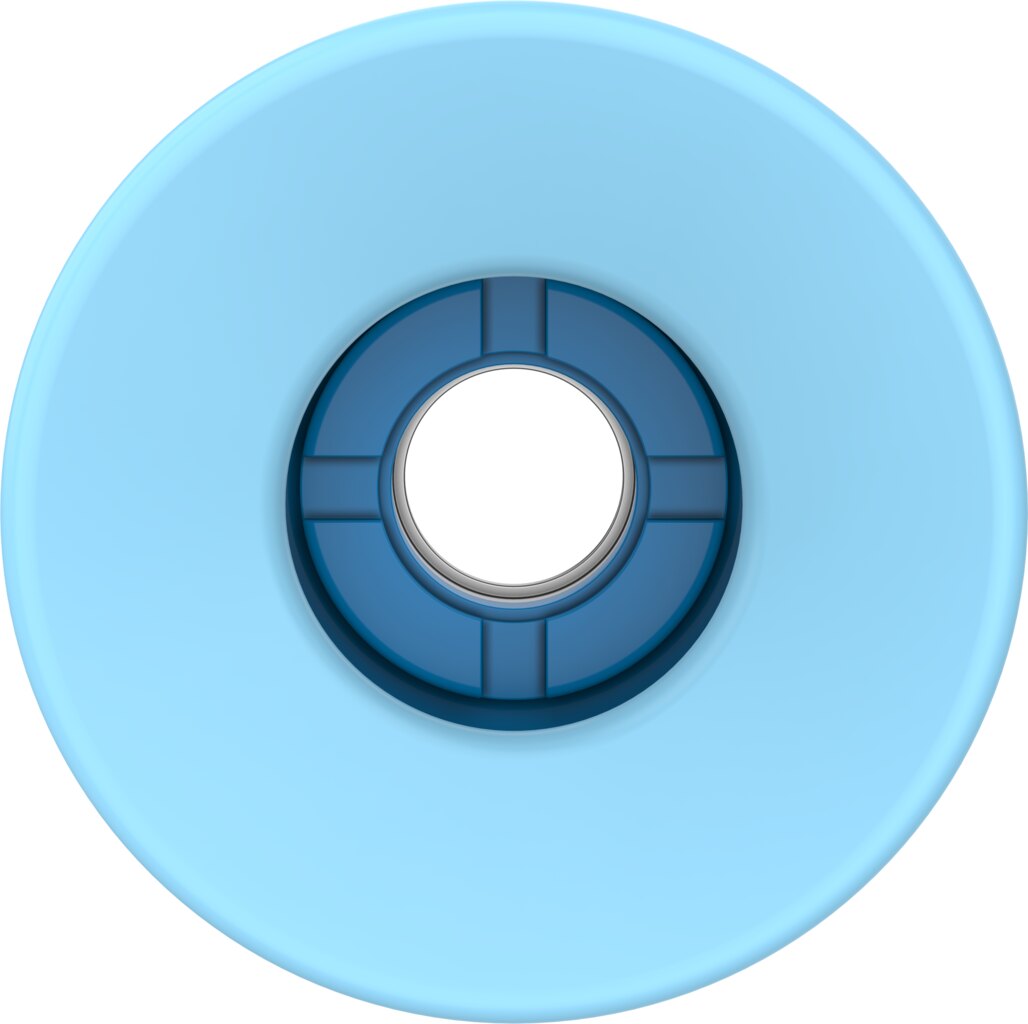

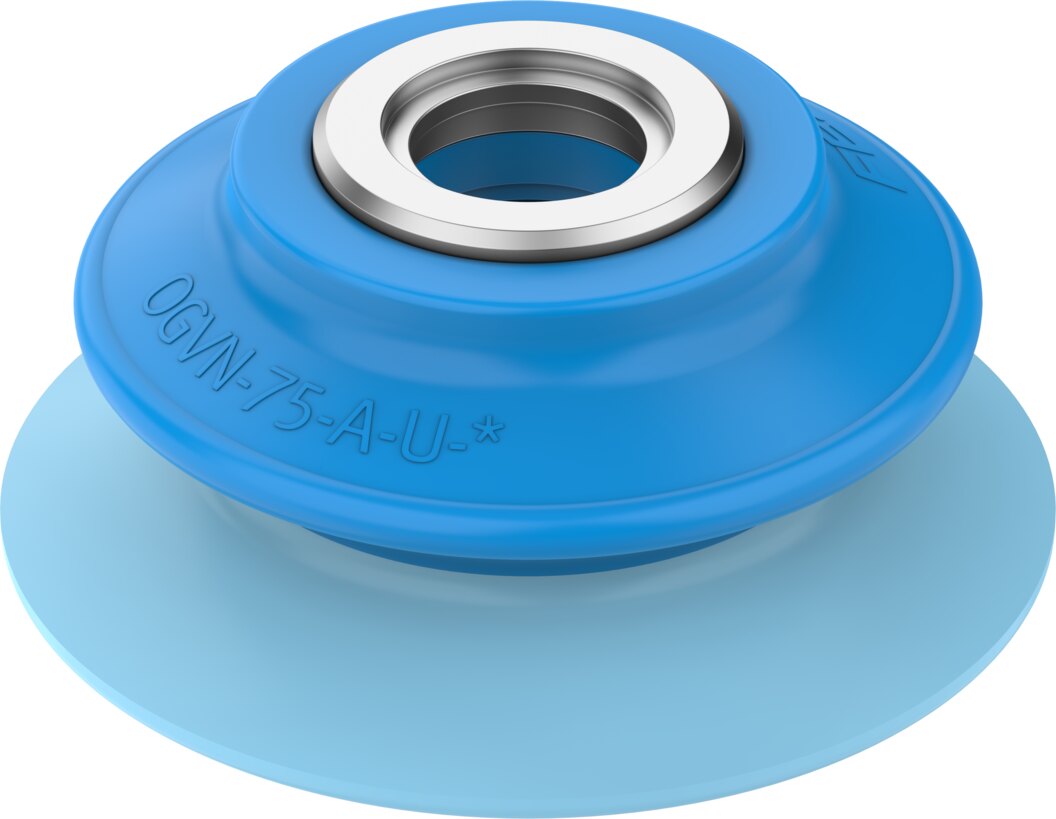

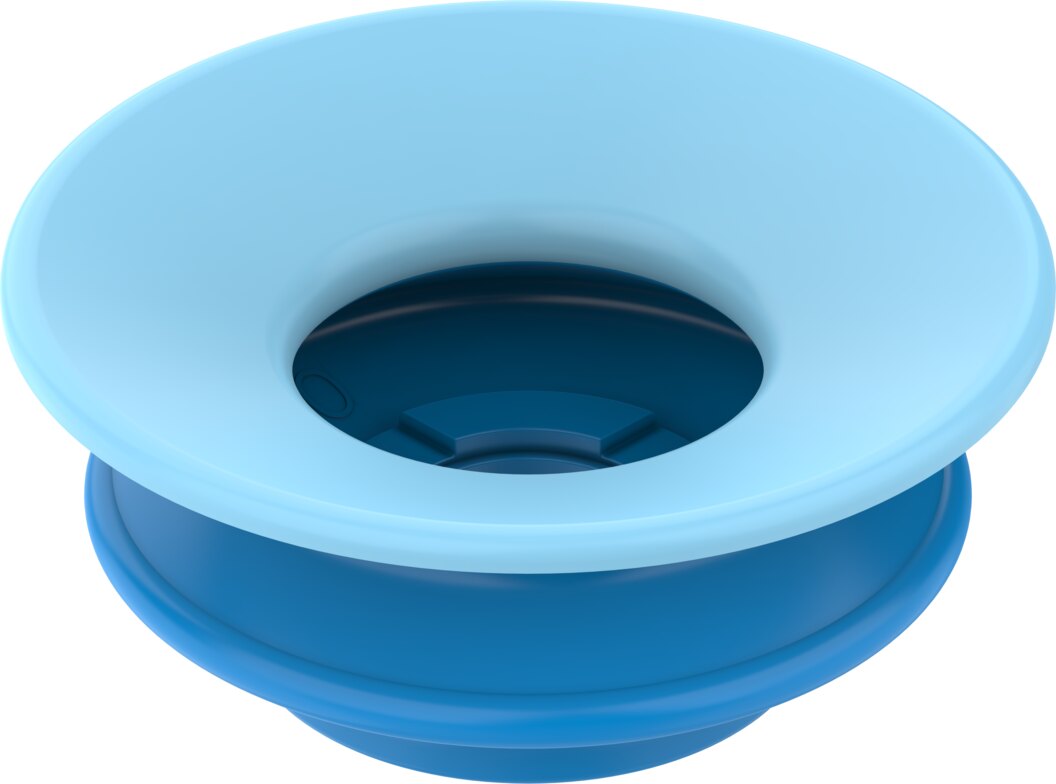

Vakuumsaugnapf rund mit Faltenbalg Ø 75 mm PUR ohne Anschlussstück OGVN-75-A-U - Festo 8204838
Der Festo Vakuumsaugnapf OGVN-75-A-U (Ø 75 mm, PUR) ist das Saugelement für Vakuumgreifer, die Anschlussteile wählt man passend zur Anwendung. Faltenbalg mit 1,5 Falten und 16 mm Höhenausgleich für unebene oder geneigte Flächen. PUR-Sauger, Shore-Härte A 70 +/-5. LABS-Konformität VDMA24364-A1/A2-L.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der Festo Vakuumsaugnapf OGVN-75-A-U (Ø 75 mm, PUR) ist das Saugelement für Vakuumgreifer, die Anschlussteile wählt man passend zur Anwendung.
Das spricht dafür
- Faltenbalg mit 1,5 Falten und 16 mm Höhenausgleich für unebene oder geneigte Flächen
- PUR-Sauger, Shore-Härte A 70 +/-5
- LABS-Konformität VDMA24364-A1/A2-L
- Geeignet für die Batterieproduktion mit reduzierten Cu/Zn/Ni-Werten (F1a)
- Einsetzbar bei 10 bis 45 °C Umgebungstemperatur
Einsatzbereiche
Der Faltenbalg arbeitet auf gewölbten, schrägen oder unterschiedlich hohen Werkstücken und eignet sich für Verpackungen und Formteile.
Technische Daten
| Typ | OGVN-75-A-U |
|---|---|
| Festo-Teilenummer | 8204838 |
| Höhenausgleich Sauger | 16 mm |
| Saugerdurchmesser | 75 mm |
| Saugervolumen | 42,8 cm³ |
| Anschlusslage | oben |
| Einbaulage | beliebig |
| Saugerform | rund Faltenbalg 1,5-fach |
| Betriebsdruck | -0,95 bis 0 bar |
| Nennbetriebsdruck | -0,7 bar |
| Betriebsmedium | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-A1/A2-L |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Umgebungstemperatur | 10 bis 45 °C |
| Produktgewicht | 40 g |
| Befestigungsart | über Vakuumanschluss |
| Farbe | blau/hellblau |
| Shore-Härte | A 70 +/-5 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Sauger | PUR |
| Gewicht | 0,055 kg |
| Hersteller | Festo |
| Hersteller-Nr. | OGVN-75-A-U |
| EAN | 4052568929992 |
| Zolltarifnummer | 84799070 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | PUR |
| Durchmesser [mm] | 75 |
| Medium | Luft |
| Temperatur (max.) | 45 |
