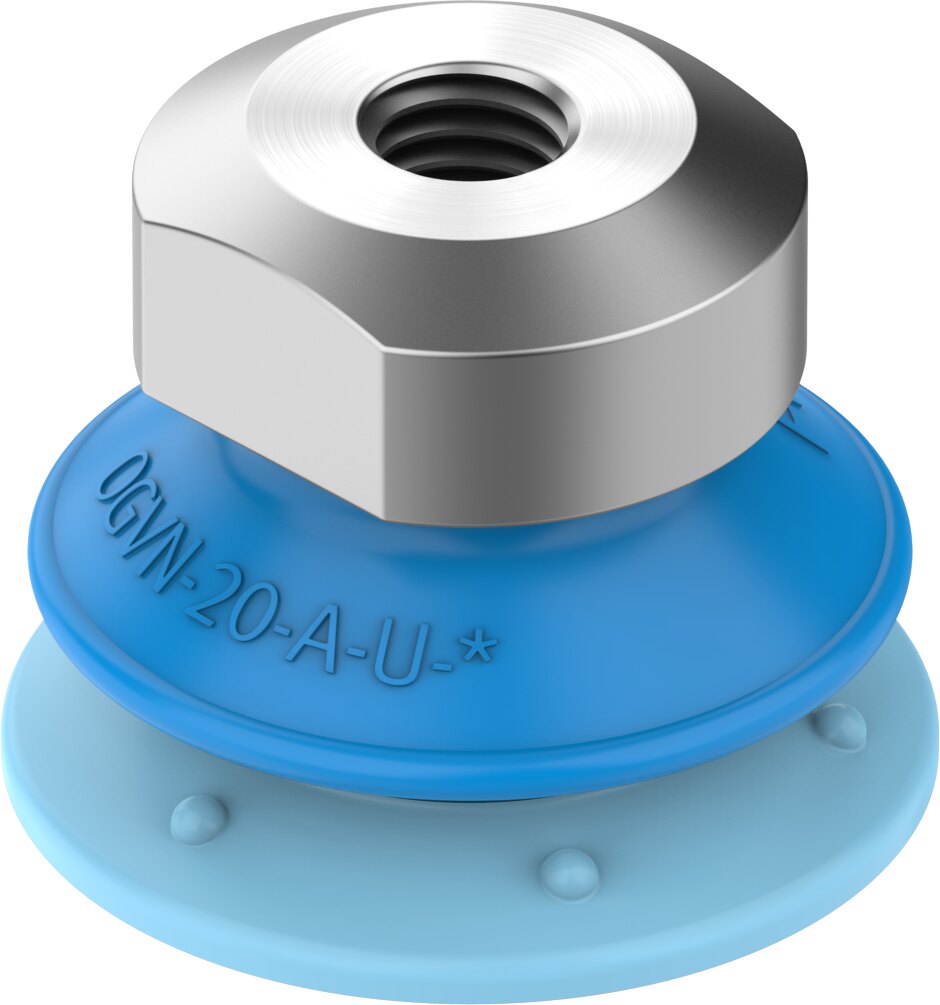

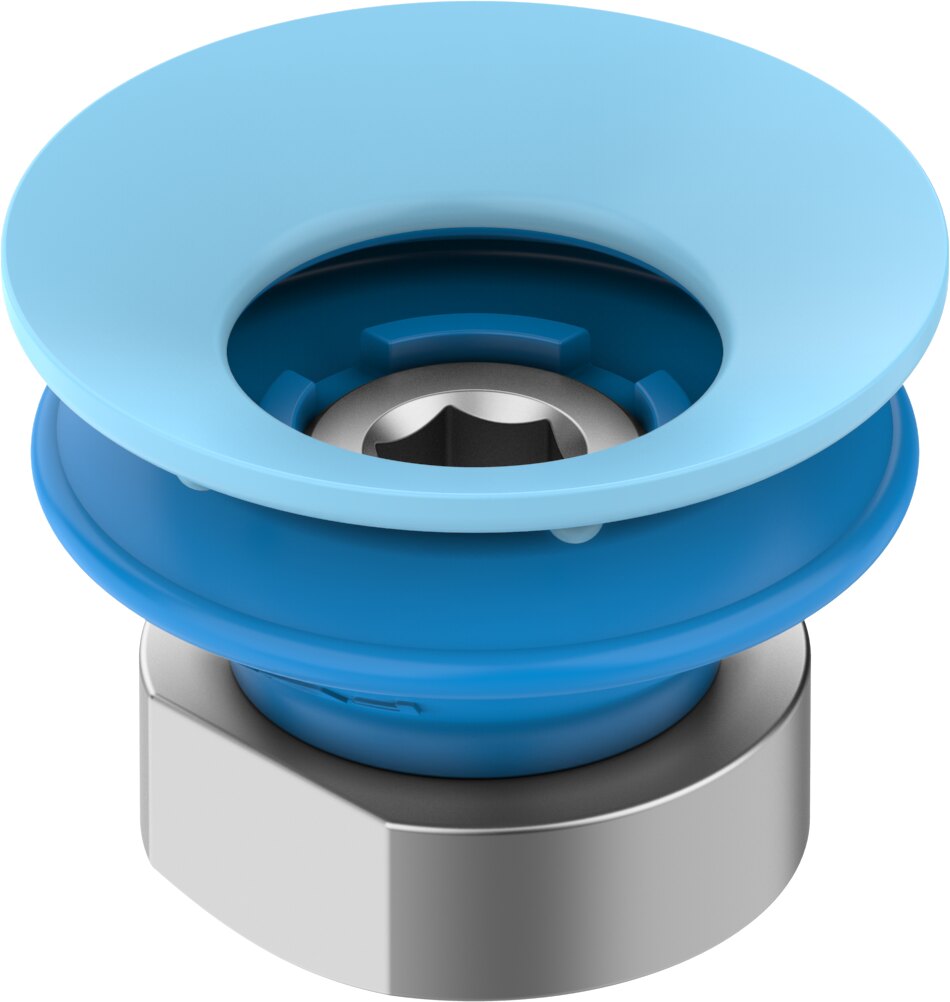

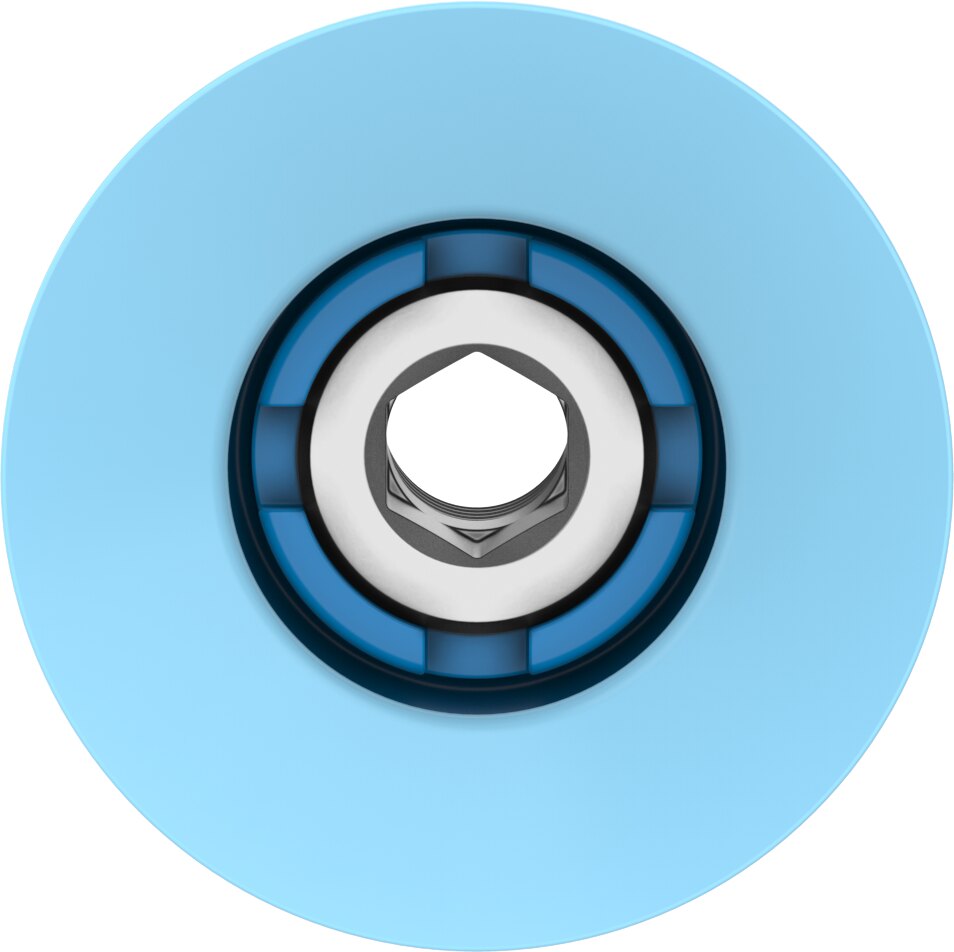

Vakuumsauger rund mit Faltenbalg Ø 20 mm PUR M5 OGVN-20-A-U-M5-F - Festo 8204815

Festo ✓ Originalprodukt Neuware

Mit 14 N Haltekraft bei -0,7 bar hält der Festo Vakuumsauger OGVN-20-A-U-M5-F (Ø 20 mm) Bauteile zuverlässig beim Handling. Ausführung rund mit Faltenbalg aus PUR. 1,5-facher Faltenbalg gleicht 4,6 mm Höhenunterschied aus und setzt weich auf. PUR-Sauger, Shore-Härte A 70 +/-5.

Netto
24,01 €
zzgl. MwSt.
28,57 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8204815
Hersteller-Nr. OGVN-20-A-U-M5-F
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit 14 N Haltekraft bei -0,7 bar hält der Festo Vakuumsauger OGVN-20-A-U-M5-F (Ø 20 mm) Bauteile zuverlässig beim Handling.

Das spricht dafür

  • 14 N Haltekraft bei -0,7 bar Nennbetriebsdruck
  • 1,5-facher Faltenbalg gleicht 4,6 mm Höhenunterschied aus und setzt weich auf
  • PUR-Sauger, Shore-Härte A 70 +/-5
  • Querkraft 7 N bei Nennbetriebsdruck, wichtig für schnelle Seitwärtsbewegungen
  • Vakuumanschluss Innengewinde M5 oben, Montage direkt über den Anschluss

Einsatz

Der Faltenbalg arbeitet auf gewölbten, schrägen oder unterschiedlich hohen Werkstücken und eignet sich für Verpackungen und Formteile.

Technische Daten

TypOGVN-20-A-U-M5-F
Festo-Teilenummer8204815
Höhenausgleich Sauger4,6 mm
Nennweite4 mm
Saugerdurchmesser20 mm
Saugervolumen1,04 cm³
Anschlusslageoben
Einbaulagebeliebig
Saugerformrund Faltenbalg 1,5-fach
Betriebsdruck-0,95 bis 0 bar
Nennbetriebsdruck-0,7 bar
Betriebsmediumatmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-]
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-A1/A2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Umgebungstemperatur10 bis 45 °C
Haltekraft bei Nennbetriebsdruck14 N
Querkraft bei Nennbetriebsdruck7 N
Produktgewicht1,1 g
Befestigungsartüber Vakuumanschluss
VakuumanschlussInnengewinde M5
Farbeblau/hellblau
Shore-HärteA 70 +/-5
Werkstoff EinschraubzapfenAluminium-Knetlegierung
Werkstoff-HinweisRoHS konform
Werkstoff SaugerPUR
Gewicht0,004 kg
HerstellerFesto
Hersteller-Nr.OGVN-20-A-U-M5-F
EAN4052568929770
Zolltarifnummer84799070
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffPUR
GewindeM5 IG
Nennweite DN [mm]4
Durchmesser [mm]20
MediumLuft
GewindeartInnengewinde
Pneumatischer AnschlussM5 IG
Temperatur (max.)45
