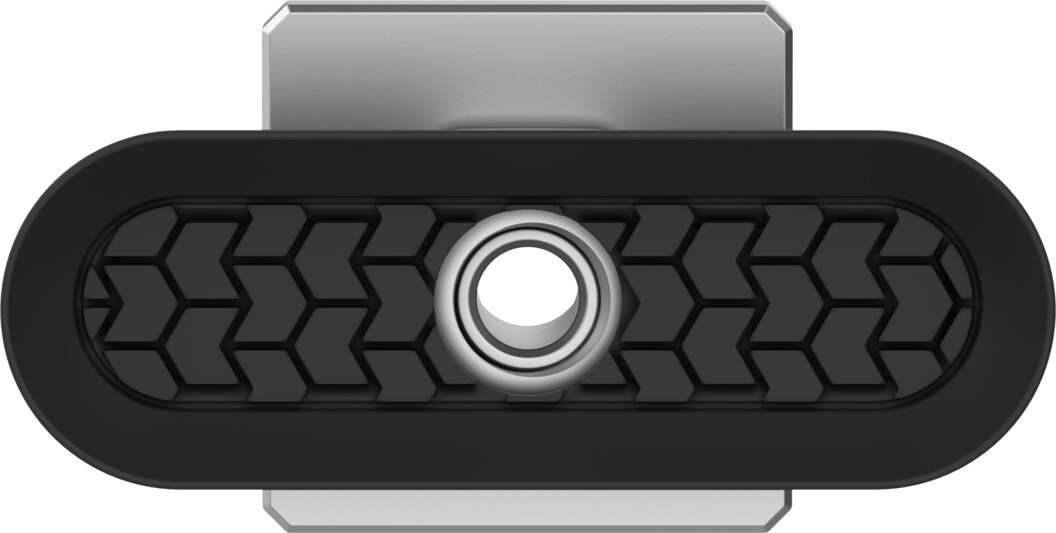

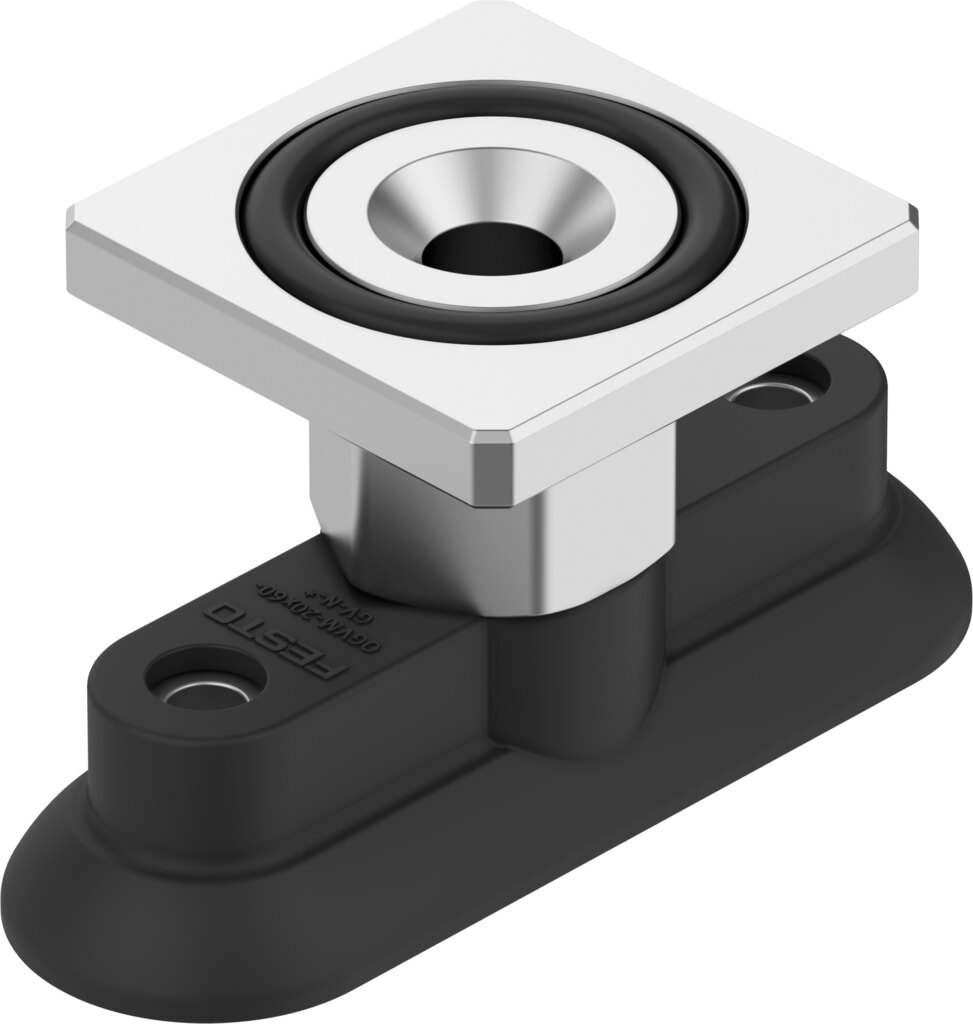

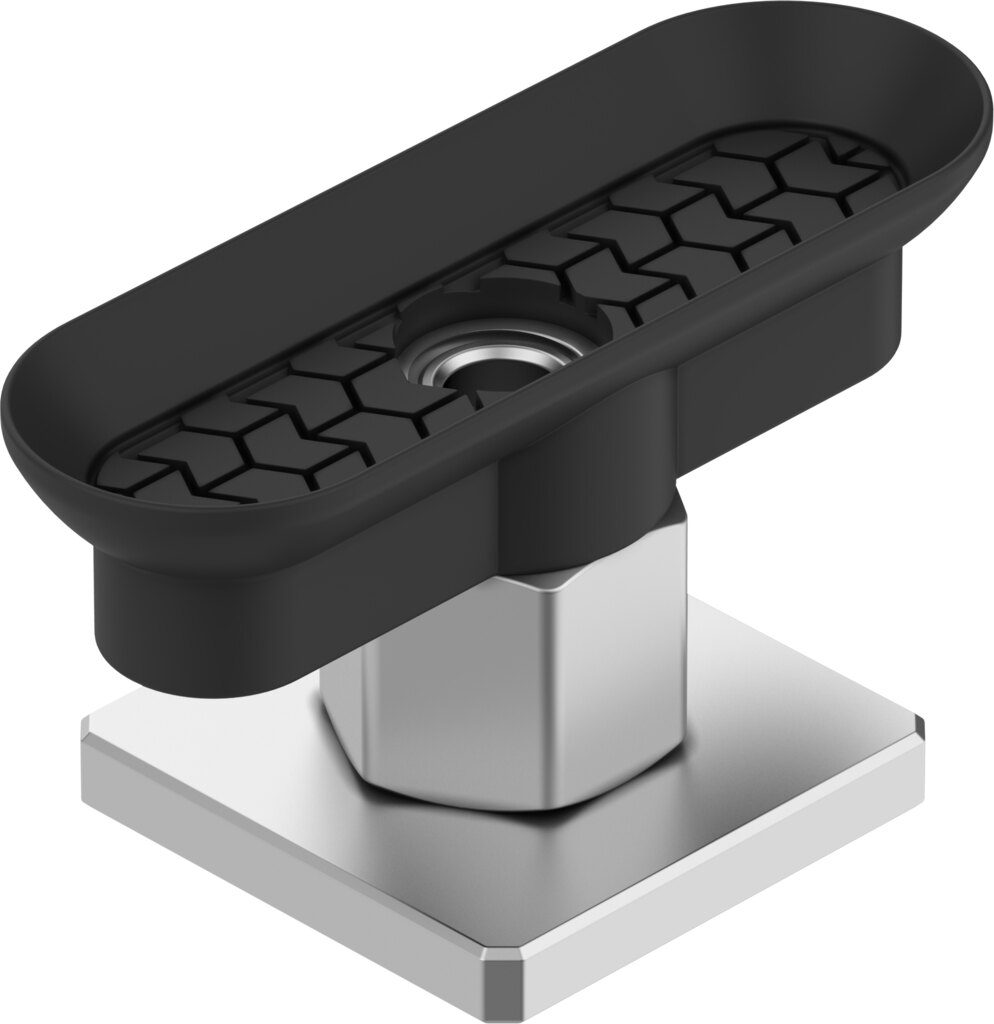

Vakuumsauger oval Glockenform 20x60 mm NBR mit Rechteckadapter OGVM-20X60-GV-N-RA - Festo 8213250
Mit 81 N Haltekraft bei -0,6 bar hält der Festo Vakuumsauger OGVM-20X60-GV-N-RA (20x60 mm) Bauteile zuverlässig beim Handling. Ausführung oval Glockenform aus NBR. Glockenform für gewölbte Werkstücke ab 12,5 mm Werkstückradius. NBR-Sauger, Shore-Härte 60 +/- 5.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit 81 N Haltekraft bei -0,6 bar hält der Festo Vakuumsauger OGVM-20X60-GV-N-RA (20x60 mm) Bauteile zuverlässig beim Handling.
Vorteile
- Haltekraft 81 N bei einem Nennbetriebsdruck von -0,6 bar
- Glockenform für gewölbte Werkstücke ab 12,5 mm Werkstückradius
- NBR-Sauger, Shore-Härte 60 +/- 5
- Querkraft 103 N bei Nennbetriebsdruck, wichtig für schnelle Seitwärtsbewegungen
- Rechteckadapter RA für die formschlüssige Aufnahme im Halter
Typische Anwendungen
Eingesetzt wird die Glockenform bei gewölbten Teilen, an denen ein Flachsauger nicht dicht anliegt.
Technische Daten
| Typ | OGVM-20X60-GV-N-RA |
|---|---|
| Festo-Teilenummer | 8213250 |
| Höhenausgleich Sauger | 5 mm |
| Minimaler Werkstückradius | 12,5 mm |
| Nennweite | 6 mm |
| Saugergröße | 20x60 mm |
| Saugervolumen | 5 cm³ |
| Anschlusslage | oben |
| Einbaulage | beliebig |
| Saugerform | oval Glockenform |
| Betriebsdruck | -0,95 bis 0 bar |
| Nennbetriebsdruck | -0,6 bar |
| Betriebsmedium | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-A1/A2-L |
| Umgebungstemperatur | -20 bis 80 °C |
| Haltekraft bei Nennbetriebsdruck | 81 N |
| Querkraft vertikal bei Nennbetriebsdruck | 103 N |
| Produktgewicht | 27 g |
| Befestigungsart | über Vakuumanschluss |
| Vakuumanschluss | Rechteckadapter RA |
| Farbe | schwarz |
| Shore-Härte | 60 +/- 5 |
| Werkstoff Einschraubzapfen | Aluminium-Knetlegierung |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Sauger | NBR |
| Gewicht | 0,028 kg |
| Hersteller | Festo |
| Hersteller-Nr. | OGVM-20X60-GV-N-RA |
| EAN | 4052568790639 |
| Zolltarifnummer | 84799070 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | NBR |
| Nennweite DN [mm] | 6 |
| Medium | Luft |
| Temperaturbereich | -20-80 °C |
| Temperatur (max.) | 80 |
