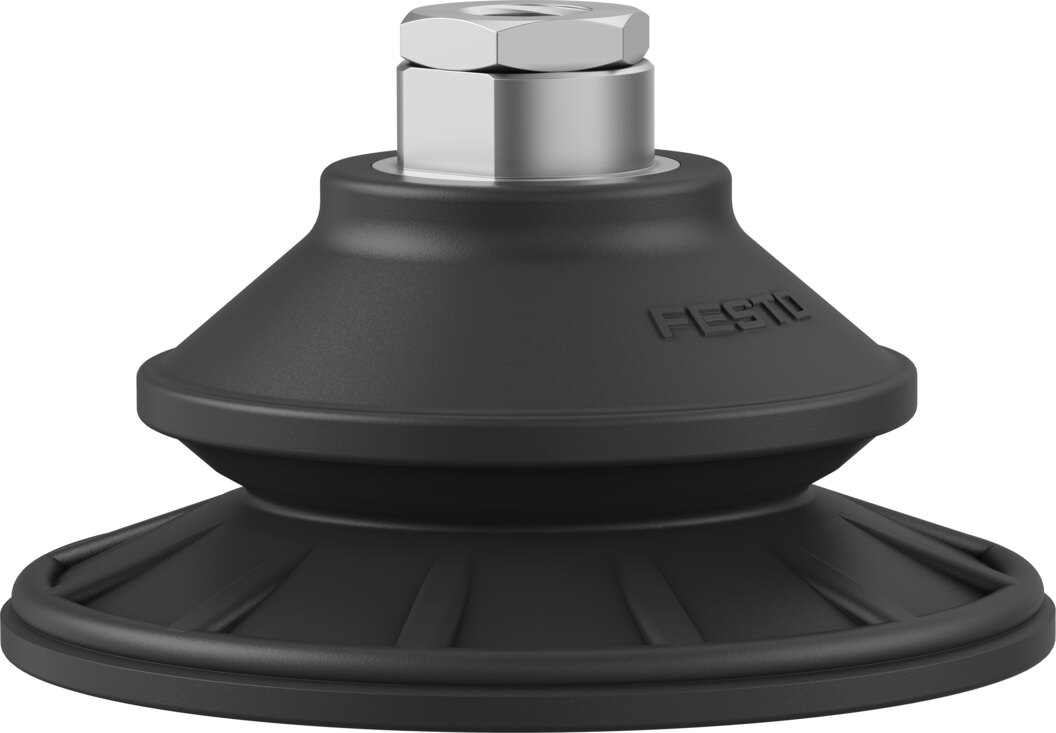

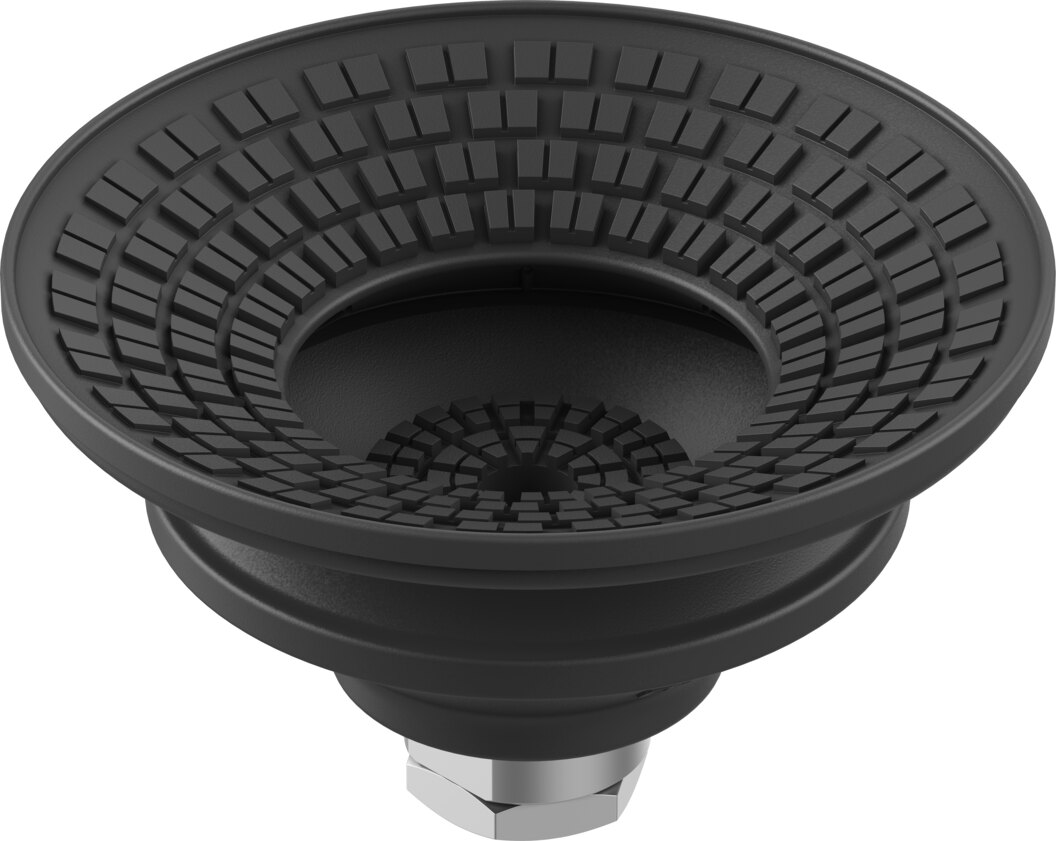

Vakuumsauger rund mit Faltenbalg Ø 100 mm NBR G1/4 OGVM-100-A-N-G14F - Festo 8073840
Mit 379 N Haltekraft bei -0,6 bar hält der Festo Vakuumsauger OGVM-100-A-N-G14F (Ø 100 mm) Bauteile zuverlässig beim Handling. Ausführung rund mit Faltenbalg aus NBR. Faltenbalg mit 1,5 Falten und 26 mm Höhenausgleich für unebene oder geneigte Flächen. Saugerwerkstoff NBR mit Shore-Härte 60 +/- 5.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit 379 N Haltekraft bei -0,6 bar hält der Festo Vakuumsauger OGVM-100-A-N-G14F (Ø 100 mm) Bauteile zuverlässig beim Handling.
Vorteile
- 379 N Haltekraft bei -0,6 bar Nennbetriebsdruck
- Faltenbalg mit 1,5 Falten und 26 mm Höhenausgleich für unebene oder geneigte Flächen
- Saugerwerkstoff NBR mit Shore-Härte 60 +/- 5
- Querkraft 346 N bei Nennbetriebsdruck, wichtig für schnelle Seitwärtsbewegungen
- Vakuumanschluss Innengewinde G1/4 oben, Montage direkt über den Anschluss
Einsatz
Einsatzfelder sind Teile mit Höhenversatz oder leichter Wölbung, etwa Kartons, Beutel oder Kunststoffformteile.
Technische Daten
| Typ | OGVM-100-A-N-G14F |
|---|---|
| Festo-Teilenummer | 8073840 |
| Höhenausgleich Sauger | 26 mm |
| Minimaler Werkstückradius | 90 mm |
| Nennweite | 8 mm |
| Saugerdurchmesser | 100 mm |
| Saugervolumen | 115 cm³ |
| Anschlusslage | oben |
| Einbaulage | beliebig |
| Saugerform | rund Faltenbalg 1,5-fach |
| Betriebsdruck | -0,95 bis 0 bar |
| Nennbetriebsdruck | -0,6 bar |
| Betriebsmedium | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-A1-L |
| Umgebungstemperatur | -20 bis 80 °C |
| Haltekraft bei Nennbetriebsdruck | 379 N |
| Querkraft bei Nennbetriebsdruck | 346 N |
| Produktgewicht | 109 g |
| Befestigungsart | über Vakuumanschluss |
| Vakuumanschluss | Innengewinde G1/4 |
| Farbe | schwarz |
| Shore-Härte | 60 +/- 5 |
| Werkstoff Einschraubzapfen | Aluminium-Knetlegierung |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Sauger | NBR |
| Gewicht | 0,115 kg |
| Hersteller | Festo |
| Hersteller-Nr. | OGVM-100-A-N-G14F |
| EAN | 4052568300838 |
| Zolltarifnummer | 84799070 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | NBR |
| Gewinde | G 1/4 IG |
| Nennweite DN [mm] | 8 |
| Durchmesser [mm] | 100 |
| Medium | Luft |
| Gewindeart | Innengewinde |
| Pneumatischer Anschluss | G1/4 IG |
| Temperaturbereich | -20-80 °C |
| Temperatur (max.) | 80 |
