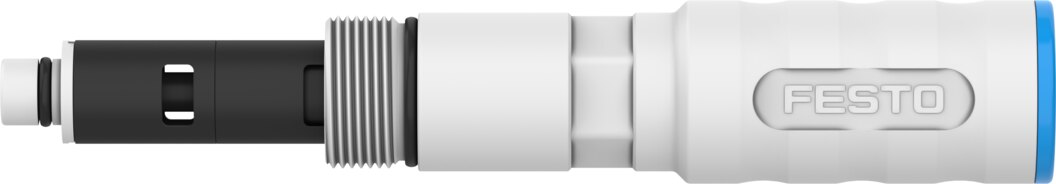

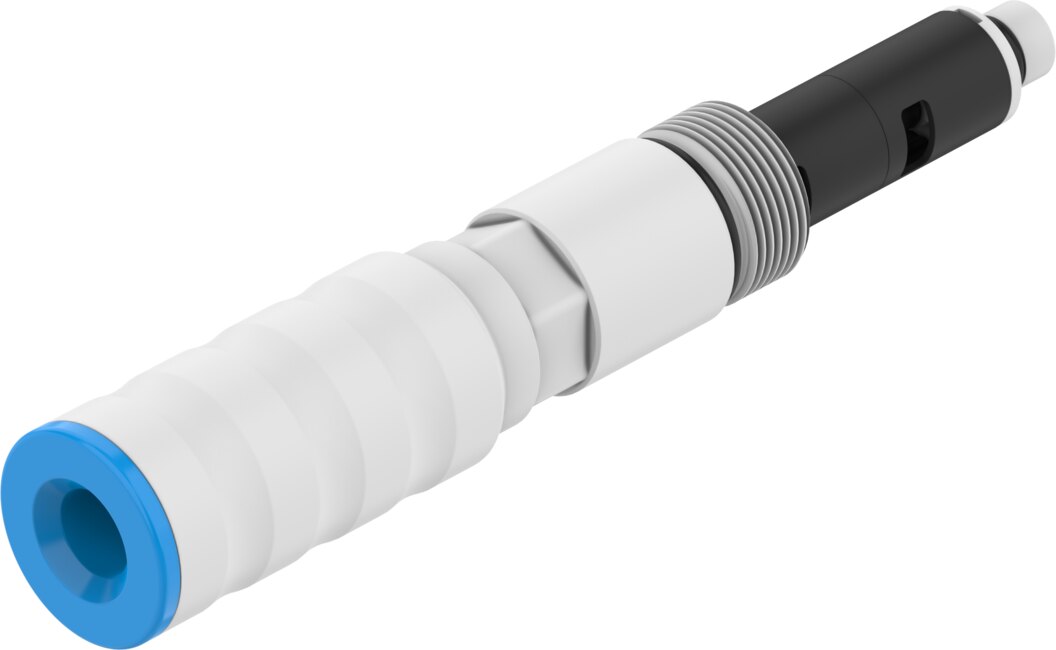

Vakuumsaugdüsen-Patrone 2-stufig Lavaldüse 1,4 mm 160 l/min OASP-G4-14-L2-UA - Festo 8199153
Bis zu 81 % Vakuum und 160 l/min Saugvolumenstrom gegen Atmosphäre liefert die Vakuumsaugdüsen-Patrone OASP-G4-14-L2-UA aus Druckluft. Der zulässige Betriebsdruck liegt bei 1 bis 8 bar, der Nennbetriebsdruck bei 6 bar. Geeignet für die Batterieproduktion mit reduzierten Cu/Zn/Ni-Werten (F1a).
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die Vakuumsaugdüsen-Patrone OASP-G4-14-L2-UA ist der Einsatz mit Lavaldüse 1,4 mm für 81 % Vakuum und 160 l/min Saugvolumenstrom. Ejektorcharakteristik: hoher Saugvolumenstrom.
Vorteile
- Vakuum bis 81 %, erreicht bei 7,9 bar Betriebsdruck
- Saugvolumenstrom bis 160 l/min gegen Atmosphäre, bei 4 bar Betriebsdruck
- Belüftungszeit 0,37 s bei Nennbetriebsdruck 6 bar
- Schalldruckpegel 60 dB(A) bei Nennbetriebsdruck, Schalldämpfer offen
- Saubere Fertigung: geeignet für Batterieproduktion (F1a), LABS-Konformität VDMA24364-B1/B2-L
- Produktgewicht 102 g
Einsatz
Der hohe Saugvolumenstrom hilft bei porösen oder luftdurchlässigen Teilen wie Karton, Holz oder Textilien und bei großen Saugervolumen. Zur Befestigung: Direktbefestigung über Gewinde. Geölter Betrieb ist nicht möglich.
Technische Daten
| Nennweite Lavaldüse | 1,4 mm |
|---|---|
| Bauart Schalldämpfer | offen |
| Ejektorcharakteristik | hoher Saugvolumenstrom |
| Integrierte Funktion | Schalldämpfer offen |
| Konstruktiver Aufbau | Vakuumsaugdüse 2-stufig |
| Betriebsdruck für maximalen Saugvolumenstrom | 4 bar |
| Betriebsdruck | 1 bis 8 bar |
| Betriebsdruck für maximales Vakuum | 7,9 bar |
| Maximales Vakuum | 81 % |
| Nennbetriebsdruck | 6 bar |
| Maximaler Saugvolumenstrom gegen Atmosphäre | 160 l/min |
| Belüftungszeit bei Nennbetriebsdruck | 0,37 s |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb nicht möglich |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Mediumstemperatur | 0 bis 60 °C |
| Reinigungsempfehlung | Seifenlauge (außer Schalldämpfer) |
| Schalldruckpegel bei Nennbetriebsdruck | 60 dB(A) |
| Umgebungstemperatur | 0 bis 60 °C |
| Produktgewicht | 102 g |
| Befestigungsart | Direktbefestigung über Gewinde |
| Werkstoff Dichtungen | NBR |
| Werkstoff Fangdüse | PA-verstärkt |
| Werkstoff Schalldämpfer | PA-verstärkt, PU-Schaum |
| Werkstoff Strahldüse | PA-verstärkt |
| Einbaulage | beliebig |
| Gewicht | 0,095 kg |
| Hersteller | Festo |
| Hersteller-Nr. | OASP-G4-14-L2-UA |
| EAN | 4052568661212 |
| Zolltarifnummer | 84149000 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Nennweite DN [mm] | 1,4 |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Durchfluss [l/min] | 160 |
| Betriebsdruck max [bar] | 8 |
| Temperaturbereich | 0-60 °C |
| Temperatur (max.) | 60 |
