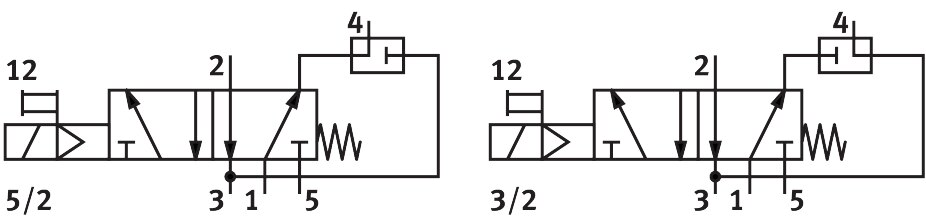

Magnetventil 5/2-Wege monostabil NAMUR G1/4 NVF3-MOH-5/2-K..+MSFG-24 - Festo 552430
Das Festo-Ventil NVF3-MOH-5/2-K..+MSFG-24 steuert doppeltwirkende Antriebe und kehrt ohne Signal per mechanischer Feder in die Grundstellung zurück. Für NAMUR-Schnittstellen nach VDI/VDE 3845 ausgelegt, liefert es 900 l/min Normalnenndurchfluss bei 2 bis 10 bar Betriebsdruck.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit 900 l/min Normalnenndurchfluss und 2 bis 10 bar Betriebsdruck ist das NVF3-MOH-5/2-K..+MSFG-24 ein elektrisch betätigtes, monostabiles 5/2-Wegeventil für NAMUR-Schnittstellen nach VDI/VDE 3845.
Vorteile
- Anschlussbild für NAMUR-Schnittstellen nach VDI/VDE 3845 (Baubreite 53 mm)
- Normalnenndurchfluss 900 l/min bei Nennweite 7 mm
- Betriebsdruck 2 bis 10 bar, Steuerdruck 2 bis 10 bar
- Korrosionsbeständigkeitsklasse 3, LABS-Konformität VDMA24364-Zone III
- Zulassung c UL us - Recognized (OL)
- Schaltzeit ein 13 ms, aus 38 ms
Einsatz
Im Betrieb steuert es doppeltwirkende Antriebe und kehrt ohne Signal per mechanischer Feder in die Grundstellung zurück. Einsatzgebiete des NVF3-MOH-5/2-K..+MSFG-24: doppeltwirkende Zylinder, Schwenkantriebe und Greifer. Medium: Druckluft nach ISO 8573-1:2010 [7:-:-].
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | NVF3-MOH-5/2-K..+MSFG-24 |
| Ventilfunktion | 5/2 monostabil |
| Betätigungsart | elektrisch |
| Baubreite | 53 mm |
| Normalnenndurchfluss | 900 l/min |
| Pneumatischer Arbeitsanschluss | Anschlussplatte |
| Betriebsspannung | 24V DC |
| Betriebsdruck | 2 bis 10 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | mechanische Feder |
| Zulassung | c UL us - Recognized (OL) |
| Schutzart | IP65, nach IEC 60529 |
| Nennweite | 7 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Entspricht Norm | VDI/VDE 3845 (NAMUR) |
| Handhilfsbetätigung | rastend |
| Steuerart | vorgesteuert |
| Strömungsrichtung | nicht reversibel |
| Steuerdruck | 2 bis 10 bar |
| b-Wert | 0,33 |
| C-Wert | 3 l/(s·bar) |
| Schaltzeit aus | 38 ms |
| Schaltzeit ein | 13 ms |
| Spulenkennwerte | 42 V AC: 50/60 Hz, Anzugsleistung 9,0 VA, Halteleistung 7,0 VA |
| Zulässige Frequenzschwankungen | +/- 10 % |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:-:-] |
| Korrosionsbeständigkeitsklasse KBK | 3 - starke Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Mediumstemperatur | -10 bis 60 °C |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:-:-] |
| Umgebungstemperatur | -5 bis 40 °C |
| Produktgewicht | 335 g |
| Befestigungsart | auf Anschlussplatte |
| Anschluss Atmungsöffnung | intern |
| Pneumatischer Anschluss 1 | G1/4 |
| Pneumatischer Anschluss 2 | G1/4 |
| Pneumatischer Anschluss 3 | G1/4 |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Gewicht | 0,4 kg |
| Hersteller | Festo |
| Hersteller-Nr. | NVF3-MOH-5/2-K..+MSFG-24 |
| EAN | 4052568357641 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium-Druckguss |
| Gewinde | G 1/4 |
| Nennweite DN [mm] | 7 |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Funktion | 5/2 monostabil |
| Durchfluss [l/min] | 900 |
| Bauart | Kolben-Schieber |
| Norm | NAMUR, VDI/VDE 3845 |
| Betriebsdruck max [bar] | 10 |
