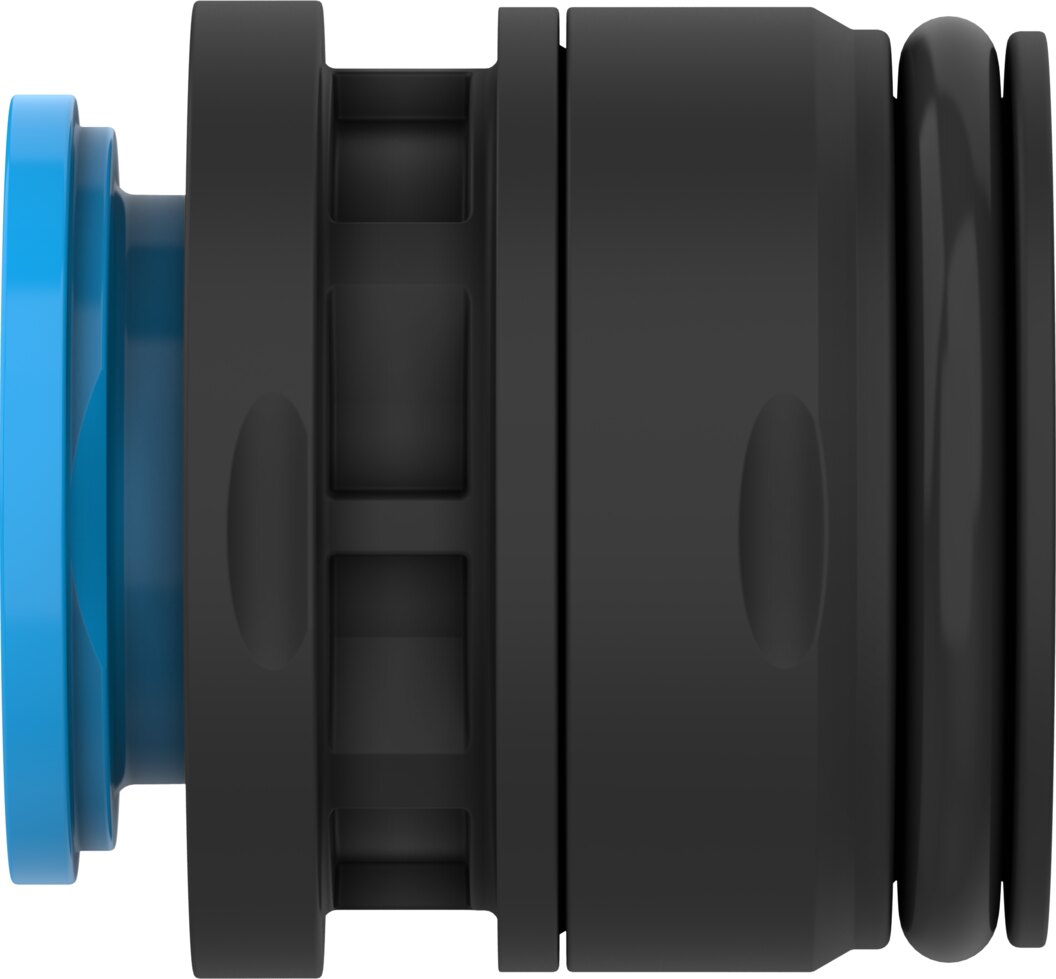

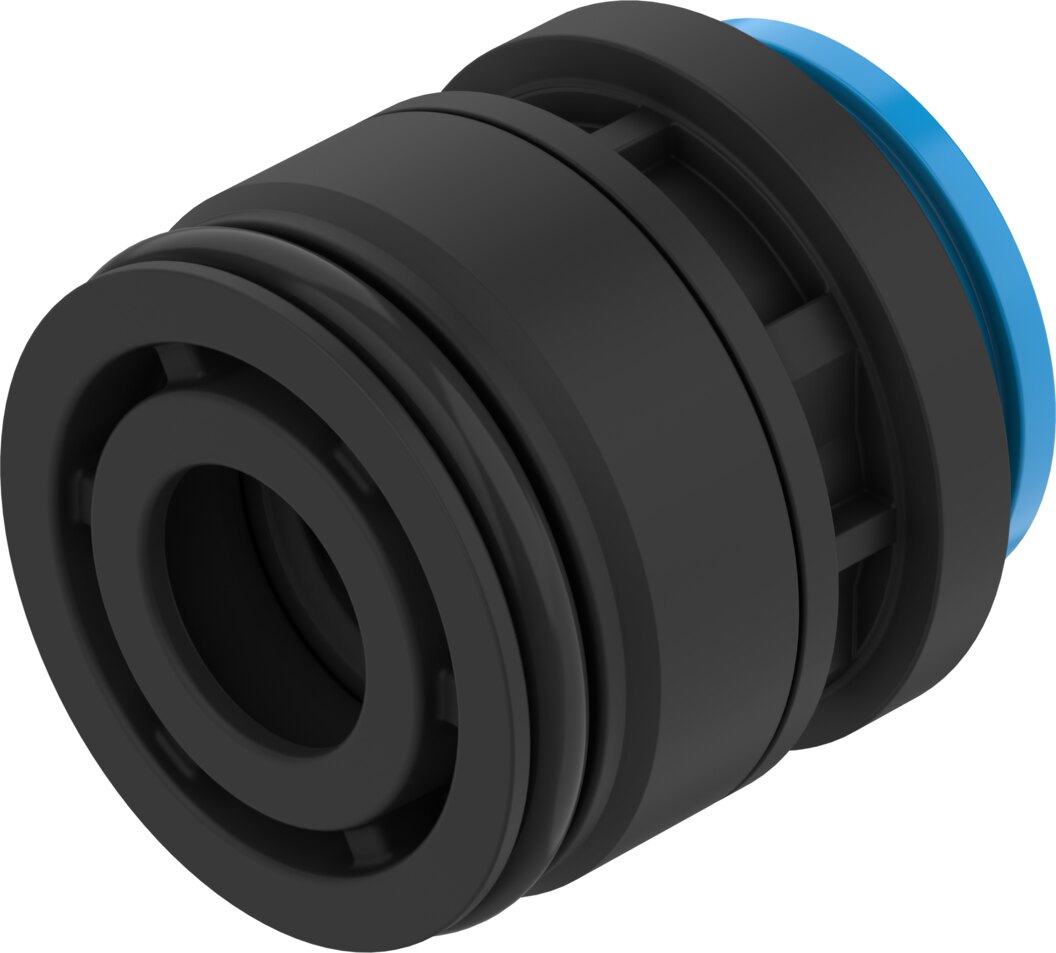

Cartridge 15 mm für Schlauch-Außen-Ø 8 mm, PA-verstärkt NPQX-D-PC15-Q8-P10 - Festo 8174169

Festo ✓ Originalprodukt Neuware

Die Cartridge NPQX-D-PC15-Q8-P10 wird in eine Aufnahme für Cartridge 15 mm eingesetzt und stellt dort einen Steckanschluss für Schlauch-Außen-Ø 8 mm bereit. Für die NPQX-D-PC15-Q8-P10 gelten -0,95 bis 10 bar Betriebsdruck und -10 bis 60 °C Umgebungstemperatur.

Netto
2,27 €
zzgl. MwSt.
2,70 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8174169
Hersteller-Nr. NPQX-D-PC15-Q8-P10
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Cartridge NPQX-D-PC15-Q8-P10 wird in eine Aufnahme für Cartridge 15 mm eingesetzt und stellt dort einen Steckanschluss für Schlauch-Außen-Ø 8 mm bereit. Für die NPQX-D-PC15-Q8-P10 gelten -0,95 bis 10 bar Betriebsdruck und -10 bis 60 °C Umgebungstemperatur.

Vorteile

  • Vom Vakuum bis 10 bar Betriebsdruck -0,95 bis 10 bar im gesamten Temperaturbereich
  • Push-Pull-Prinzip Schlauch einstecken, zum Lösen den blauen Lösering drücken
  • Gehäuse aus verstärktem PAKorrosionsbeständigkeitsklasse KBK 3
  • Schlauchdichtung aus NBR
  • LABS-konform nach VDMA24364-B1/B2-L
  • Nennweite 6 mm

Einsatz

NPQX-D-PC15-Q8-P10 ist für Ventile, Ventilinseln und Geräte mit Cartridge-Aufnahme gedacht. Die NPQX-D-PC15-Q8-P10 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, geölter Betrieb möglich..

Technische Daten

MerkmalWert
TypNPQX-D-PC15-Q8-P10
Festo-Teilenummer8174169
BaugrößeStandard
Nennweite6 mm
Schlaucheinstecktiefe15,2 mm
Dichtungsart am EinschraubzapfenO-Ring
Einbaulagebeliebig
Bauformgerade Form
Konstruktiver AufbauPush-Pull-Prinzip
Betriebsdruck-0,95 bis 10 bar
Betriebsdruck im gesamten Temperaturbereich-0,95 bis 10 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK3 - starke Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Umgebungstemperatur-10 bis 60 °C
Produktgewicht1,9 g
Befestigungsartmit Halteklammer
Pneumatischer Anschluss 1Cartridge 15 mm
Pneumatischer Anschluss 2für Schlauch Außen-Ø 8 mm
Farbe Löseringblau
WerkstoffhinweisRoHS konform
Werkstoff GehäusePA-verstärkt
Werkstoff LöseringPOM
Werkstoff O-RingHNBR
Werkstoff SchlauchdichtungNBR
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Gewicht0,002 kg
HerstellerFesto
Hersteller-Nr.NPQX-D-PC15-Q8-P10
EAN4052568636357
Zolltarifnummer39174000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffPolyamid (PA)
für Schlauch-Außen-Ø [mm]8
Nennweite DN [mm]6
Baugröße BGStandard
DichtmaterialNBR
MediumDruckluft
BauartPush-Pull-Prinzip
Betriebsdruck max [bar]10
Temperaturbereich-10-60 °C
Temperatur (max.)60
