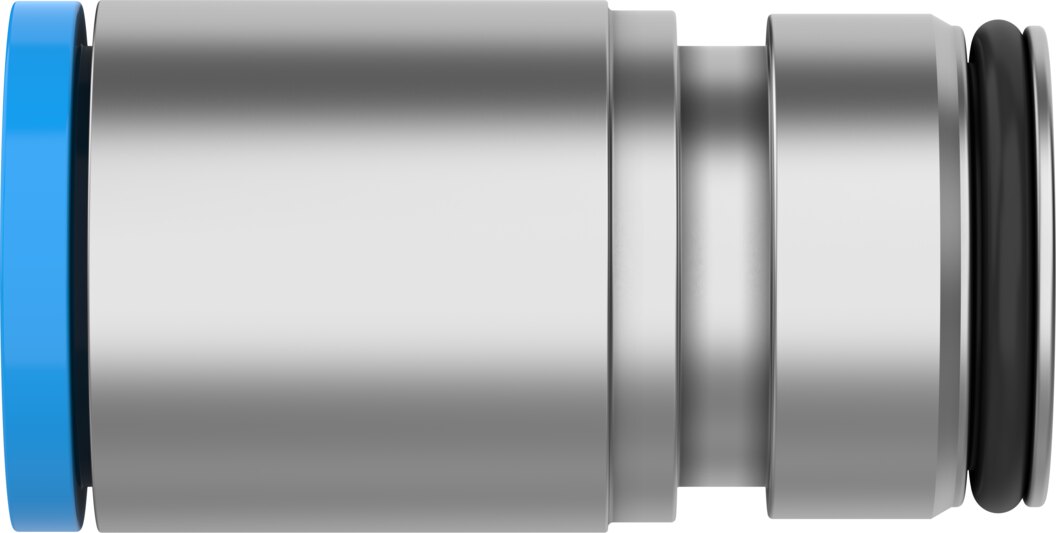

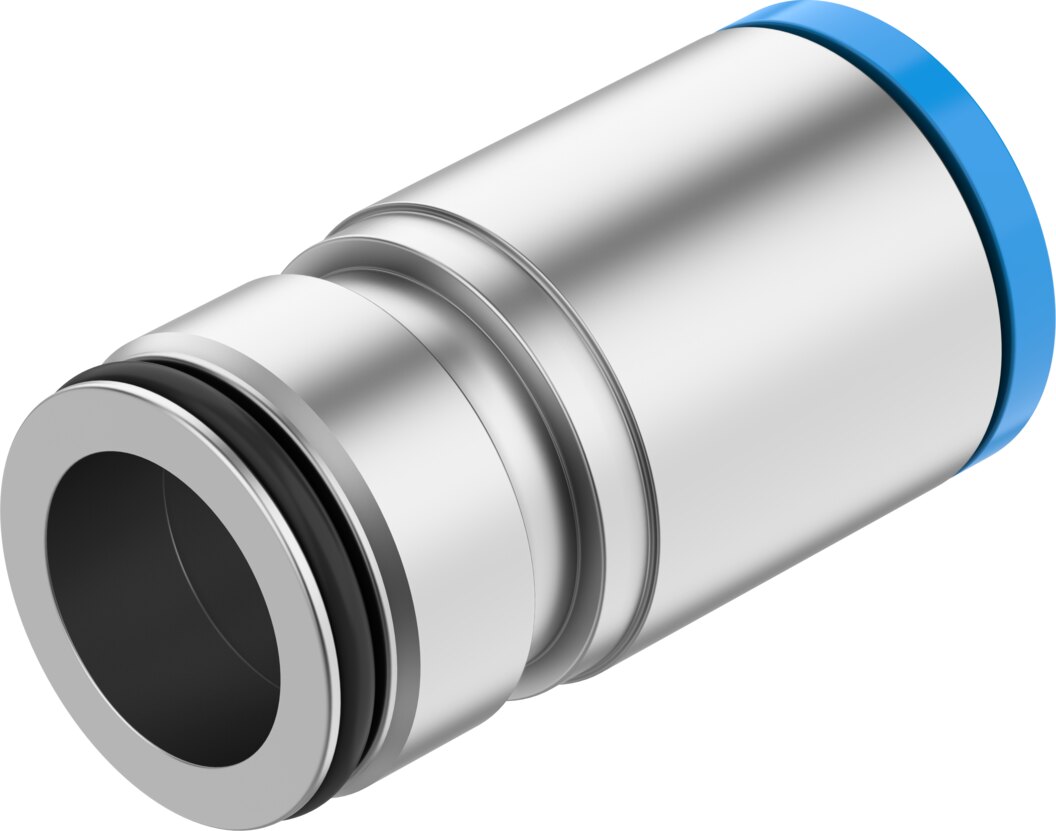

Cartridge 15 mm für Schlauch-Außen-Ø 12 mm NPQX-D-PC15-Q12-P2 - Festo 8225231

Festo ✓ Originalprodukt Neuware

NPQX-D-PC15-Q12-P2 ist eine Cartridge für Aufnahmen 15 mm, in die ein Schlauch mit Außen-Ø 12 mm direkt eingesteckt wird. Die NPQX-D-PC15-Q12-P2 ist für -0,95 bis 10 bar Betriebsdruck und -5 bis 60 °C Umgebungstemperatur ausgelegt.

Netto
9,00 €
zzgl. MwSt.
10,71 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8225231
Hersteller-Nr. NPQX-D-PC15-Q12-P2
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

NPQX-D-PC15-Q12-P2 ist eine Cartridge für Aufnahmen 15 mm, in die ein Schlauch mit Außen-Ø 12 mm direkt eingesteckt wird. Die NPQX-D-PC15-Q12-P2 ist für -0,95 bis 10 bar Betriebsdruck und -5 bis 60 °C Umgebungstemperatur ausgelegt.

Vorteile

  • Vom Vakuum bis 10 bar Betriebsdruck -0,95 bis 10 bar im gesamten Temperaturbereich
  • Push-Pull-Prinzip Schlauch einstecken, zum Lösen den blauen Lösering drücken
  • Gehäuse aus hochlegiertem StahlKorrosionsbeständigkeitsklasse KBK 1
  • Schlauchdichtung aus HNBR
  • LABS-konform nach VDMA24364-B1/B2-L
  • Nennweite 10 mm

Einsatz

NPQX-D-PC15-Q12-P2 ist für Ventile, Ventilinseln und Geräte mit Cartridge-Aufnahme gedacht. Die NPQX-D-PC15-Q12-P2 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, geölter Betrieb möglich..

Technische Daten

MerkmalWert
TypNPQX-D-PC15-Q12-P2
Festo-Teilenummer8225231
BaugrößeStandard
Nennweite10 mm
Schlaucheinstecktiefe25 mm
Dichtungsart am EinschraubzapfenO-Ring
Einbaulagebeliebig
Bauformgerade Form
Konstruktiver AufbauPush-Pull-Prinzip
Betriebsdruck-0,95 bis 10 bar
Betriebsdruck im gesamten Temperaturbereich-0,95 bis 10 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Umgebungstemperatur-5 bis 60 °C
Produktgewicht11,5 g
Befestigungsartmit Halteklammer
Pneumatischer Anschluss 1Cartridge 15 mm
Pneumatischer Anschluss 2für Schlauch Außen-Ø 12 mm
Farbe Löseringblau
WerkstoffhinweisRoHS konform
Werkstoff Gehäusehochlegierter Stahl
Werkstoff LöseringPA66
Werkstoff O-RingHNBR
Werkstoff SchlauchdichtungHNBR
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Gewicht0,013 kg
HerstellerFesto
Hersteller-Nr.NPQX-D-PC15-Q12-P2
EAN4052568570606
Zolltarifnummer73072980
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
für Schlauch-Außen-Ø [mm]12
Nennweite DN [mm]10
Baugröße BGStandard
DichtmaterialHNBR
MediumDruckluft
BauartPush-Pull-Prinzip
Betriebsdruck max [bar]10
Temperaturbereich-5-60 °C
Temperatur (max.)60
